今天小编分享的是cad绘制绘制八角凳图纸的操作步骤，不会使用cad绘制绘制八角凳图纸的小伙伴就和小编一起学习一下吧，下面就是具体的操作流程。

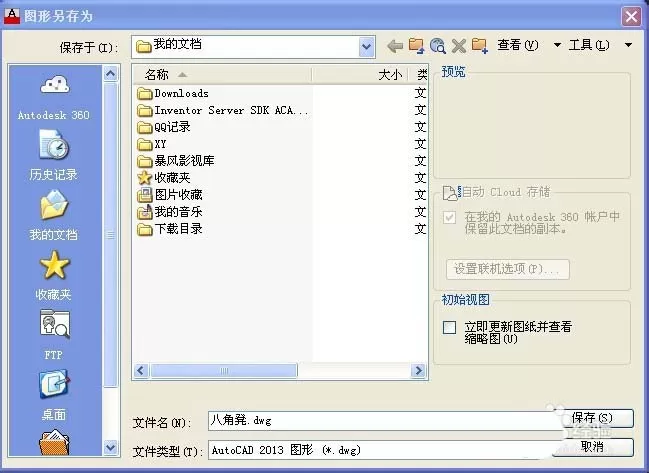

  1、正常启动autocad2013软件，选择“文件|保存”菜单命令，将其保存为“八角凳.dwg”文件。

  2、在命令行中输入或动态输入[polygon]命令(快捷键为[pol]),来执行正多边形命令在“输入侧面数<4>:”提示下输入8，并按空格键确定。

  3、在视图窗口中，选择正多边形的中心点，以此确定正多边形的中点位置。根据命令行提示，选择“外切于圆(c)”选项。

  4、按[F8]键打开“正交”模式，水平向右拖动鼠标指针，并输入圆的半径为200mm,然后按空格键盘确定，这样就绘制出了一个外切于圆半径为200mm的正八边形。

  5、通过同样的方法，按[F3]键打开“对象捕捉”模式，再按[F10]键打开“对象追踪”模式，捕捉到八边形的中心点为中心点，再绘制出一个外切圆半径为210mm的正八边形，这样就绘制出了八角凳图形。

  上面就是小编带来的cad绘制绘制八角凳图纸的操作步骤，小伙伴们都学会了吗?
