本文是为大家讲解CAD利用word获取文字轮廓线的操作过程的，下面就是关于CAD利用word获取文字轮廓线的教程，相信对大家一定会有所帮助的哦。

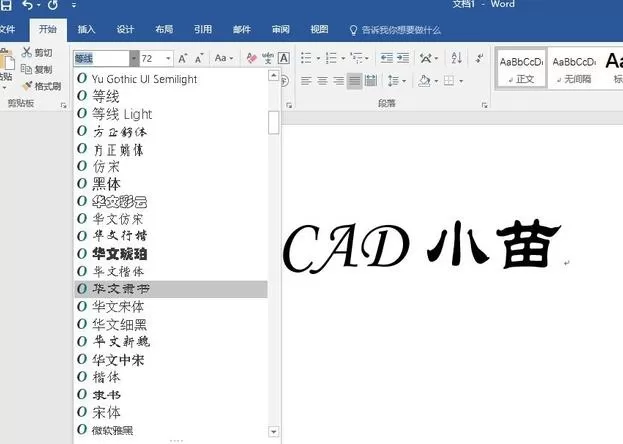

  1、启动CAD，同事启动WORD，输入我们需要的文字，将文字设置得大一些，选择一个自己需要的字体，如图所示。

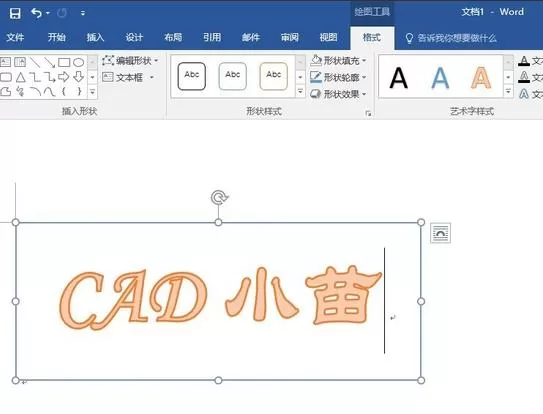

  2、在插入选项卡中找到艺术字，选择一种需要的样式，文字被转换为艺术字，同时会显示一个格式选项卡，如图所示。

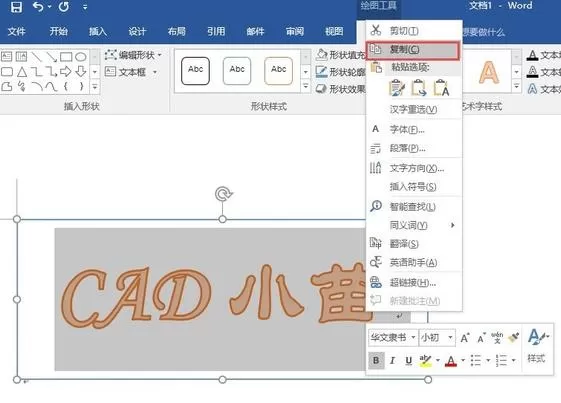

  3、设置好艺术字的格式以后，选中写好的艺术字，按CTRL+C，将艺术字复制到剪贴版。

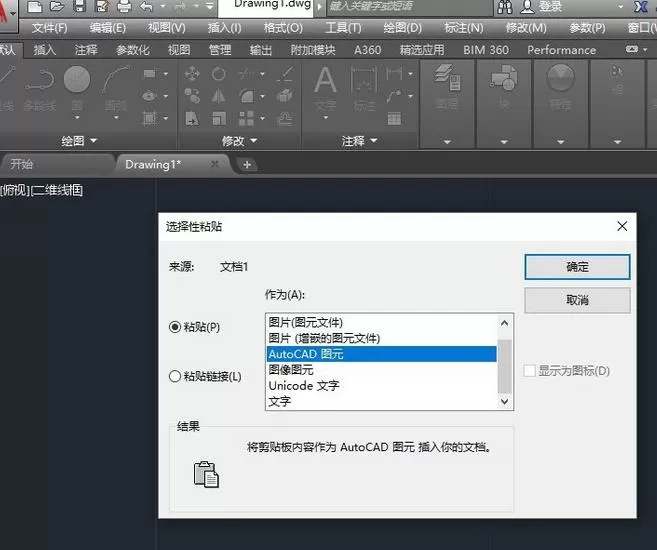

  4、在CAD中选择：编辑>选择性粘贴或直接输入命令：PASTESPEC，在选择性粘贴对话框中选择“AutoCAD 图元”，如下图所示。

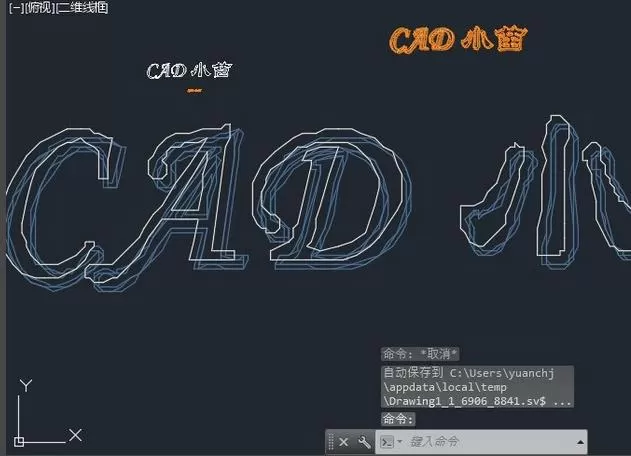

  5、如果使用其他CAD，选项会略有不同，总之是要粘贴为CAD图元。确定插入点后，就可以看到文字就是我们需要的轮廓线，如下图所示。

  6、由于上面的例子中选择的是比较圆滑的隶书，转换后的效果并不是特别理想，如果我们选择一些有阴影的艺术字进行复制粘贴，还有可能出现多重轮廓。

  小结：

  直接复制粘贴OFFICE的艺术字在CAD中直接可以得到轮廓线，效果有时并不太理想，多数情况大家不必使用这种方法。其实还有其他获取文字轮廓线的方法，就是利用其它软件，例如用AI、3DSMAX等软件直接将文字的轮廓线输出成DXF或DWG文件等。

  注意事项：

  以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件

  不同版本CAD和不同的艺术字粘贴处的效果不完全相同

  以上就是小编带来的CAD利用word获取文字轮廓线的操作过程，你们都知道了吗?
