想知道在ProE中怎样通过轮廓筋绘制零件模型吗?以下就是在ProE中通过轮廓筋绘制零件模型的具体操作，赶紧来看看吧，希望能帮助到大家哦!

  1、准备工作。筋要在现有实体曲面上进行，例如先采用拉伸法形成如下L形实体，尺寸自定。

 

  2、单击工具栏的“筋”-“轮廓筋”按钮，如下图;或者点击菜单栏的“插入”-“筋”-“轮廓筋”。

 

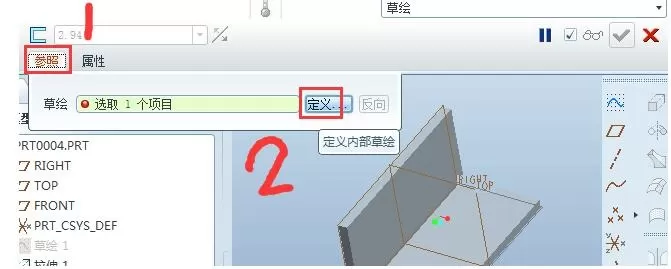

  3、系统打开如下所示的“筋”控制面板，点击“参照”(step1)，然后点击“草绘”后面的“定义”(step2)。

 

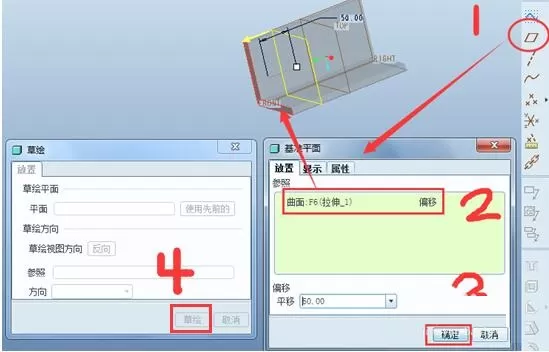

  4、系统弹出如下图左半部分的“草绘”对话框，此时点击工具栏的“基准面”按钮(step1)，弹出如下图右半部分的“基准平面”对话框，“参照”处选取L形实体的左端面(step2)，偏移距离输入50，点击“确定”(step3)，形成一个临时基准面，然后点击“草绘”(step4)。

 

  5、此时进入草绘环境，创建如下的一条斜线，点击√退出草绘界面。

 

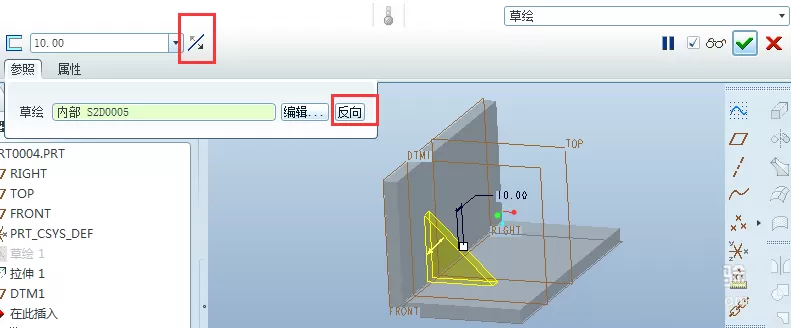

  6、此时回到“筋”的控制面板，将默认厚度改为10，调整筋的方向和草绘方向，预览效果如下。

 

 

  以上就是在ProE中通过轮廓筋绘制零件模型的具体操作，希望可以帮助到大家。
