有的人还不知道在ProE中怎样创建双向边界混合曲面，那就赶快看一看在ProE中创建双向边界混合曲面教程，相信会很有帮助哦。

  1、新建零件，在TOP面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

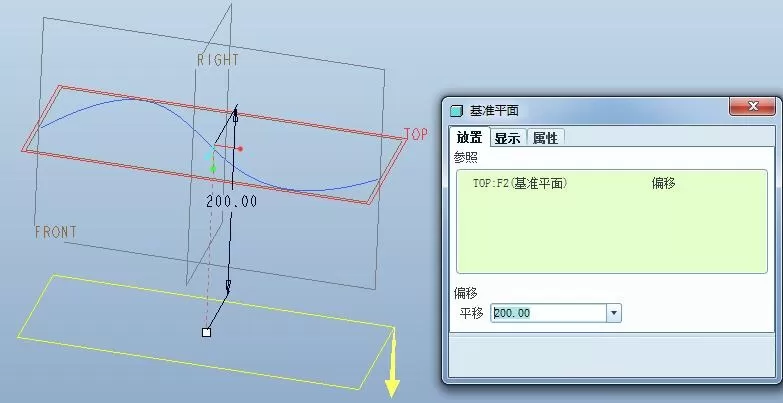

  2、将TOP面平移200创建基准面DTM1。

  3、在DTM1面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

  4、将TOP面向相反方面平移200创建基准面DTM2，在DTM2面上随意绘制一条曲线，尺寸可参考下图，按√完成草绘。

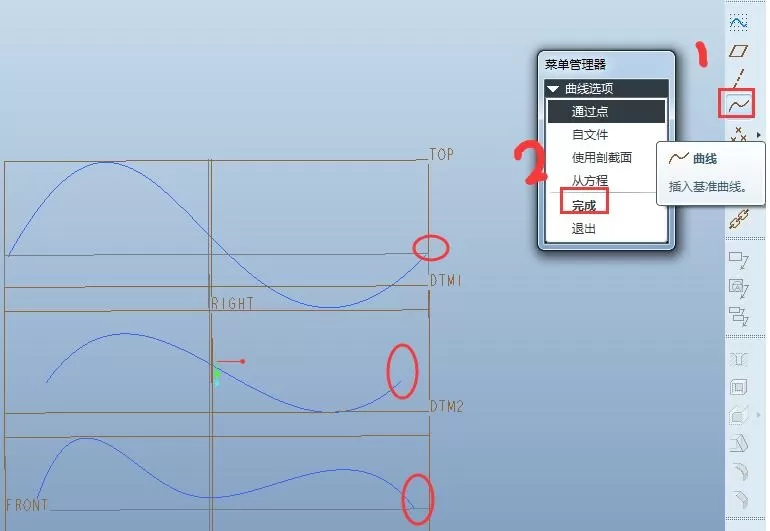

  5、点击工具栏的“基准曲线”按钮，选择三条草绘曲线的端点创建基准曲线。

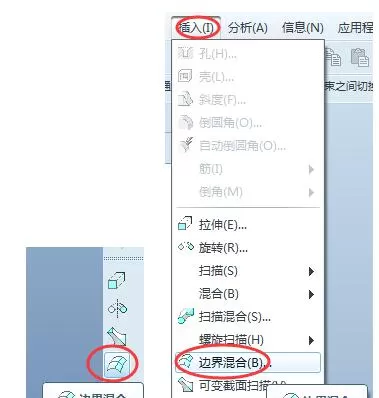

  6、点击工具栏里的“边界混合”按钮(下图左)，或者依次点击“插入”-“边界混合”(下图右)。

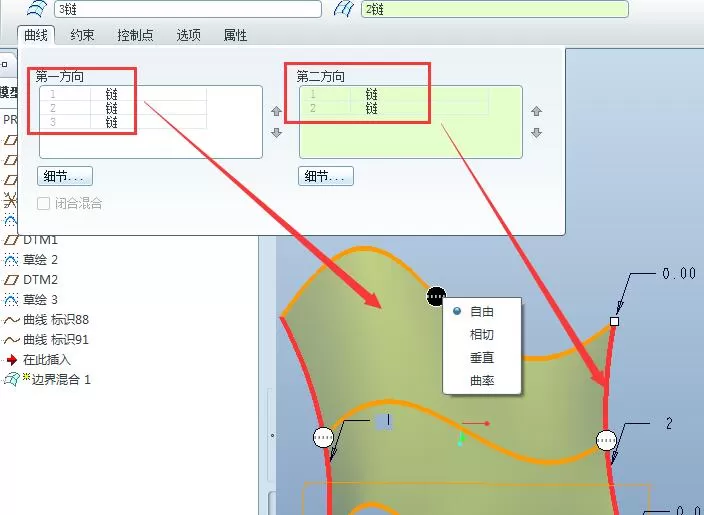

  8、系统弹出如下“边界混合”的操控面板，点击“曲线”，在第一方向按Ctrl拾取三条曲线，在第二方向按Ctrl拾取两条曲线，点击“约束”或者右键点击曲线上的圆圈，可对曲面的起始和终端进行约束如自由、相切、曲率、垂直等，我们选取默认值自由，其它几种形式大家可以自行尝试。预览效果如下，点击√完成。

  9、最终效果如下。

  以上就是在ProE中创建双向边界混合曲面教程，希望可以帮助到大家。
