你们知道在SolidWorks中怎样创建导流盖零件模型吗?不知道也没有关系哦，以下内容就是在SolidWorks中创建导流盖零件模型教程。一起来学习吧!

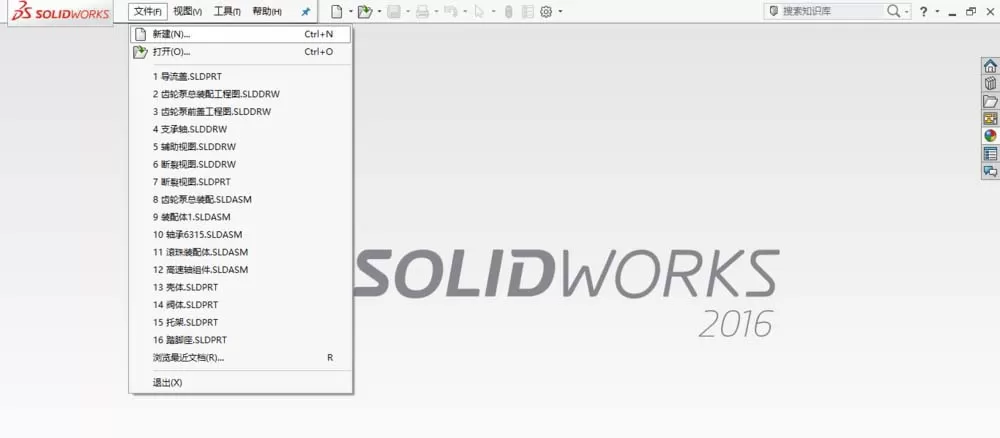

  1、打开SolidWorks，新建一个零件文件。

 

 

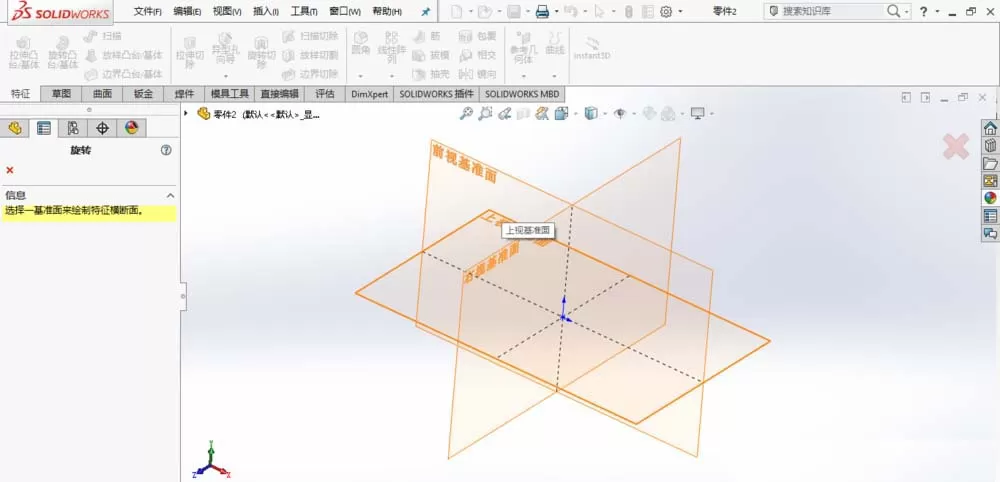

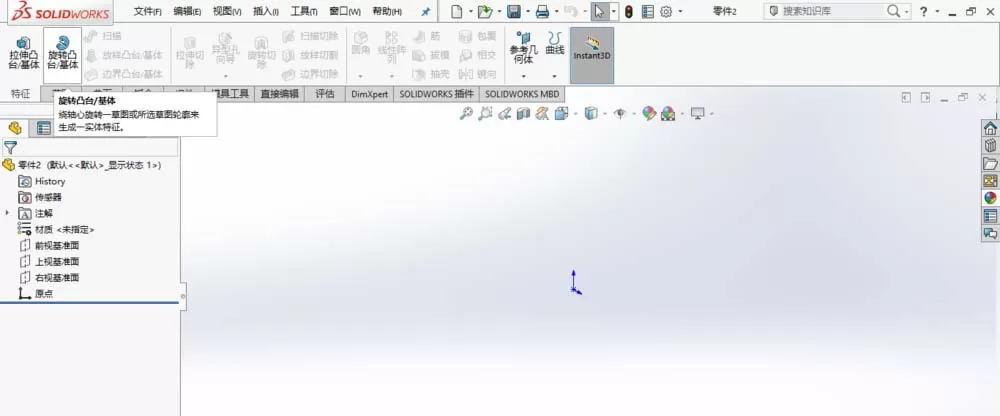

  2、单击“特征—旋转凸台/基体”命令，选择前视基准面绘制草图。

 

 

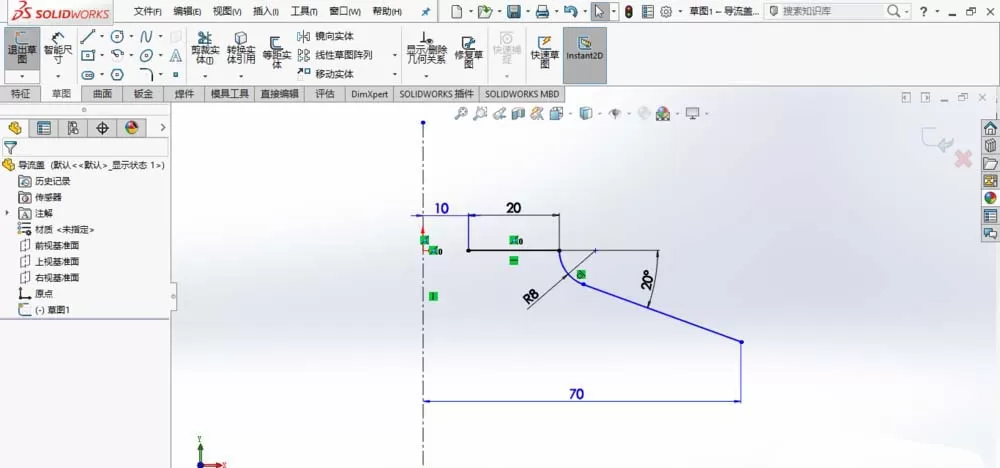

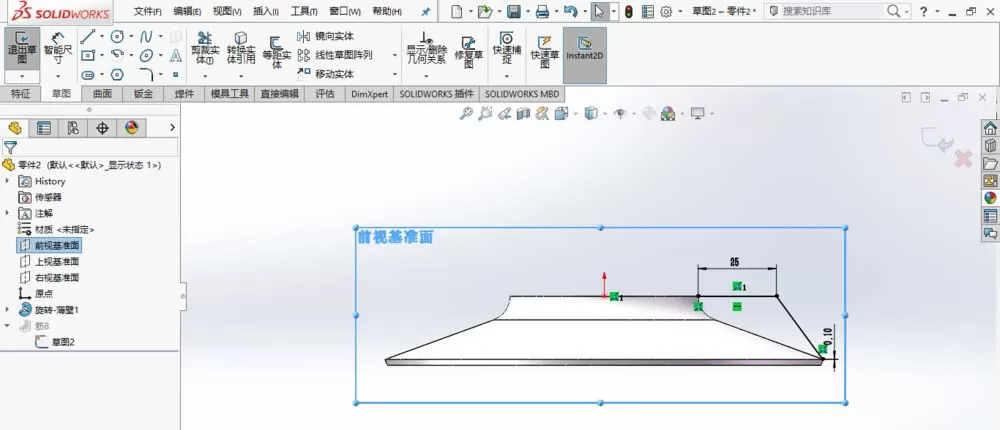

  3、在前视基准面上绘制草图，如图所示。

 

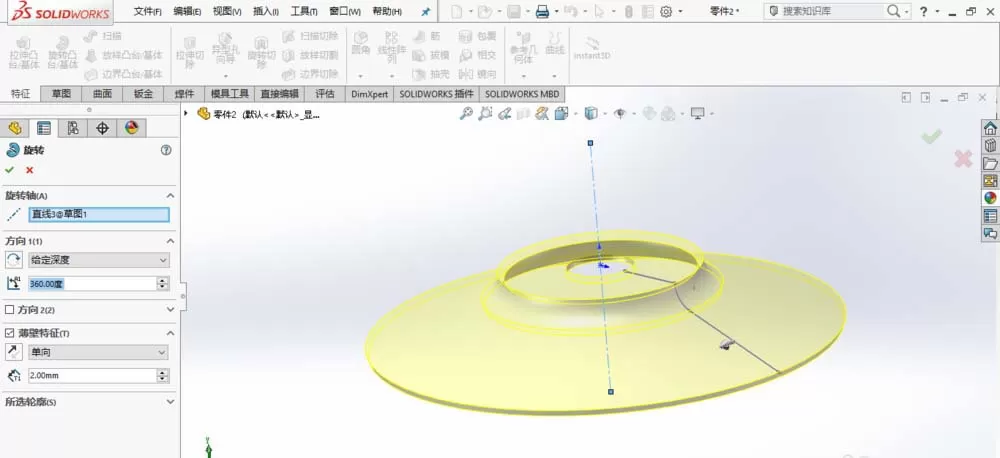

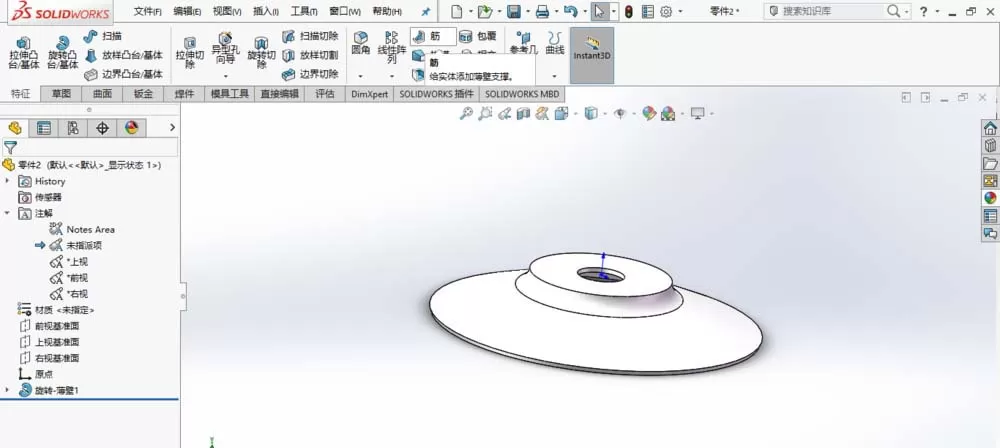

  4、退出草图，系统弹出旋转对话框，设置薄壁特征单向“2 mm”，如图所示，单击确定，创建旋转-薄壁1。

 

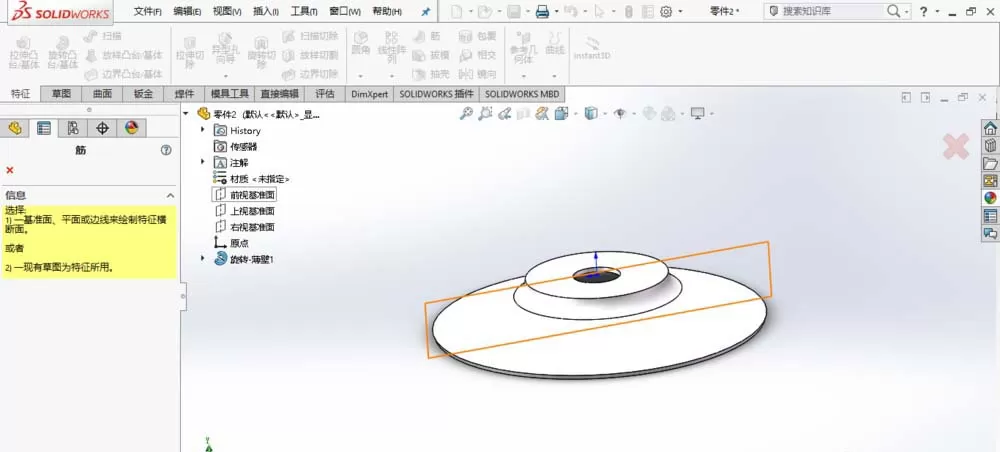

  5、单击“特征—筋”命令，选择前视基准面绘制草图，绘制草图如图所示。

 

 

 

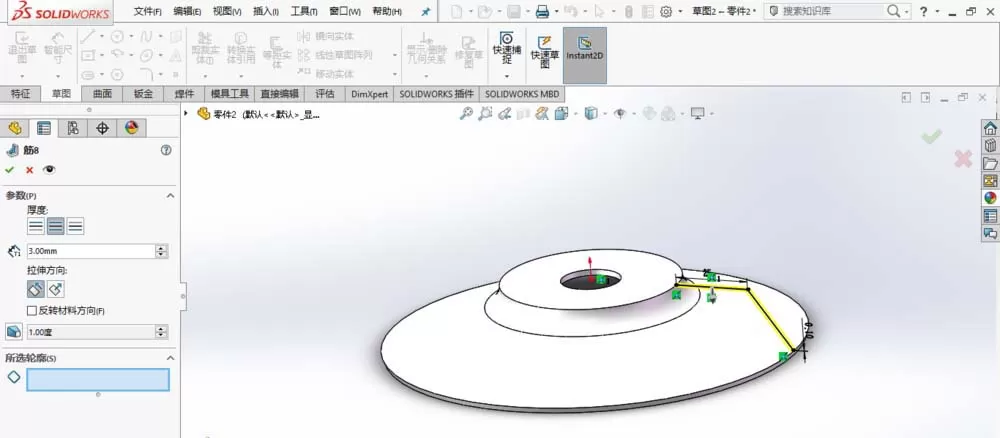

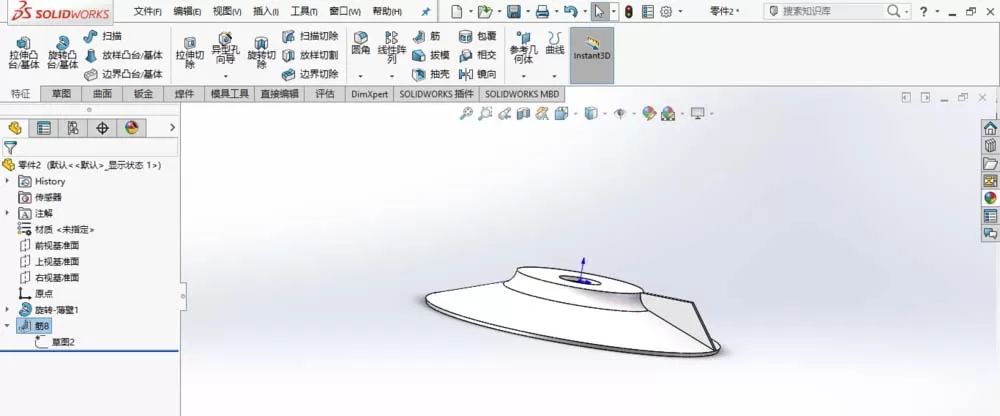

  6、退出草图，系统弹出筋对话框，设置筋厚度“3 mm”，如图所示，单击确定，完成筋创建。

 

 

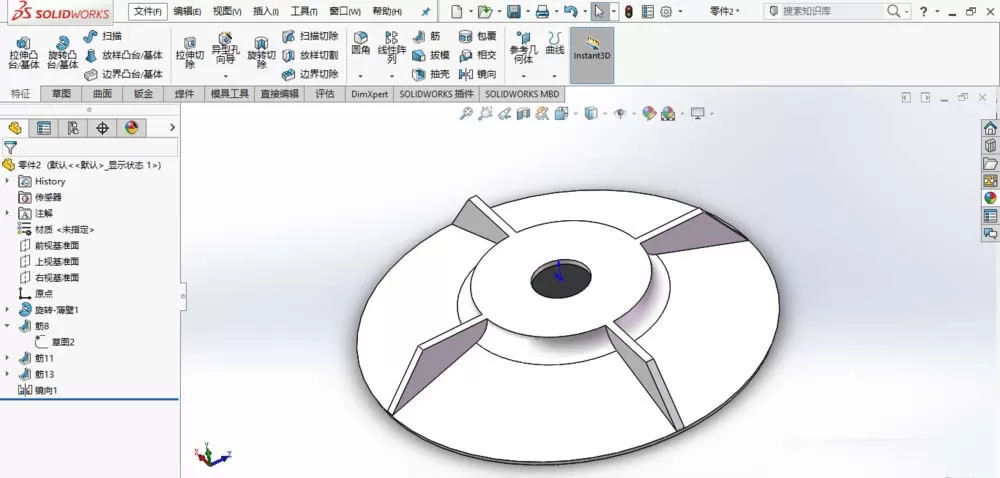

  7、用同样的方法创建其余三个筋。

 

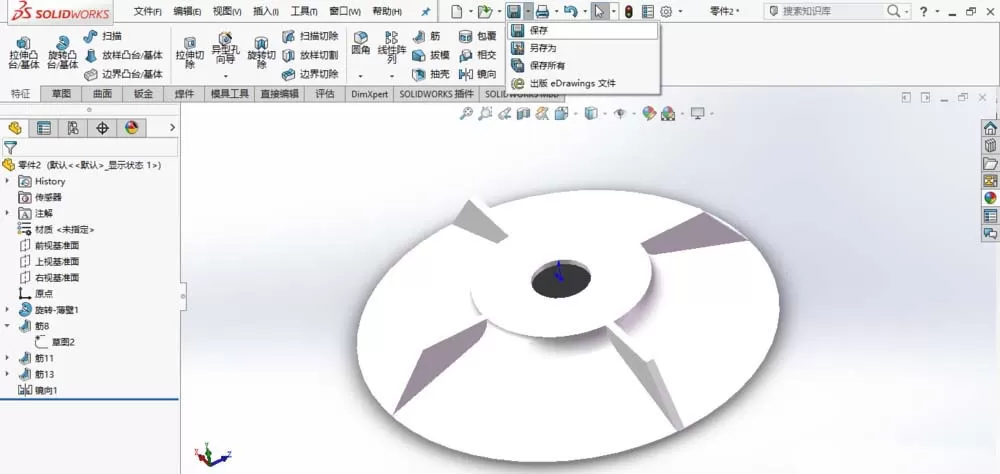

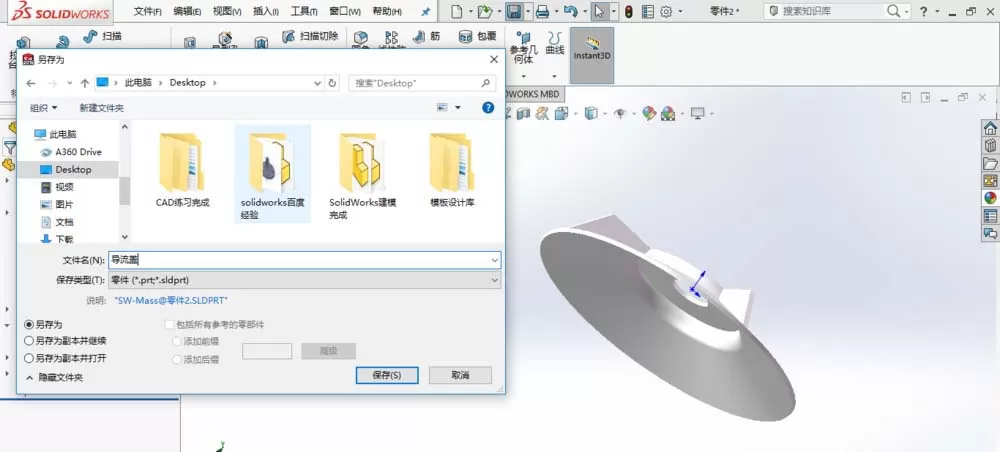

  8、至此，完成导流盖创建，保存零件模型。

 

 

  以上就是在SolidWorks中创建导流盖零件模型教程，希望可以帮助到大家。
