大家会处理CAD图纸中有不可分解的块的问题吗？若是不会，就来下文学习下CAD图纸中有不可分解的块的处理教程。

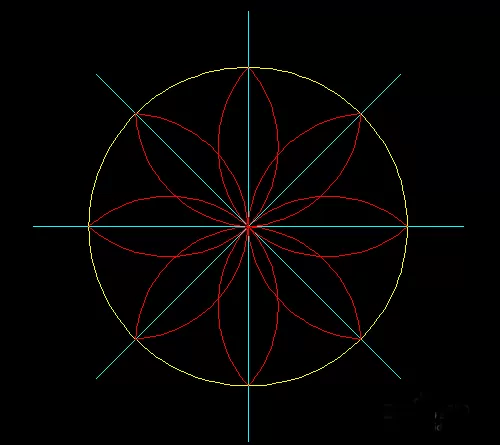

  1、如下图，我们在CAD中所绘制的图。

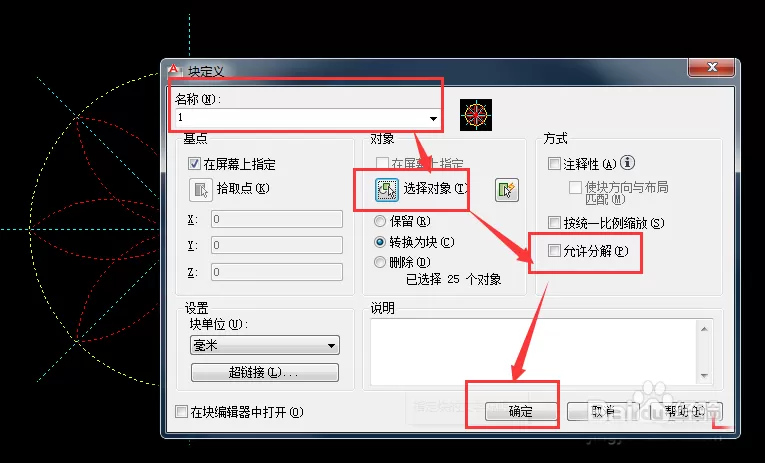

  2、先将其设置成不可分解的块：B——空格——调出块定义窗口——先命名——再选要设置块的对象——允许分解前不要打勾——确定

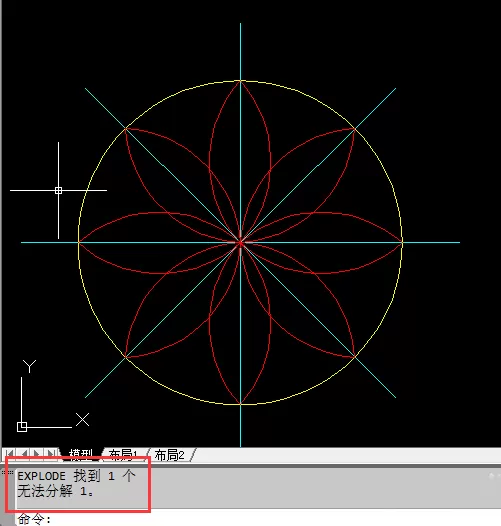

  3、这时不可分解的块就制作好了，现在选择这个块，X——空格，是分解不了的

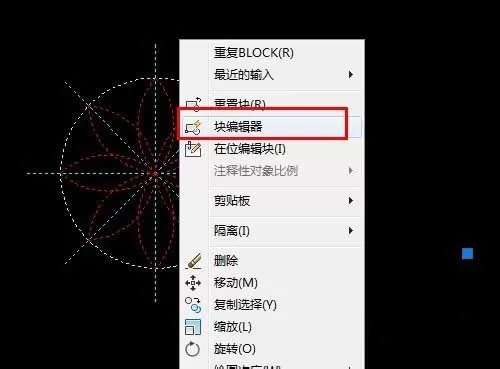

  4、选中这个块，单击右键——选择“块编辑器”

  5、进入块编辑器窗口，这时块就成了分散的图了，这时选中所有的图，按Ctrl+C(复制)

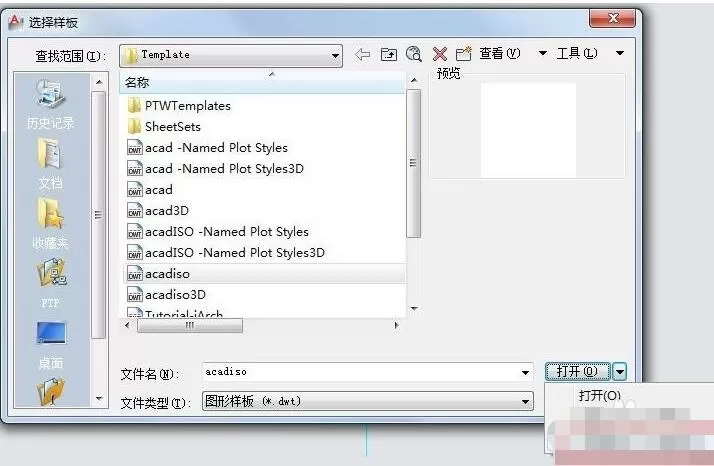

  6、按Ctrl+N(新建)一个CAD公制文档

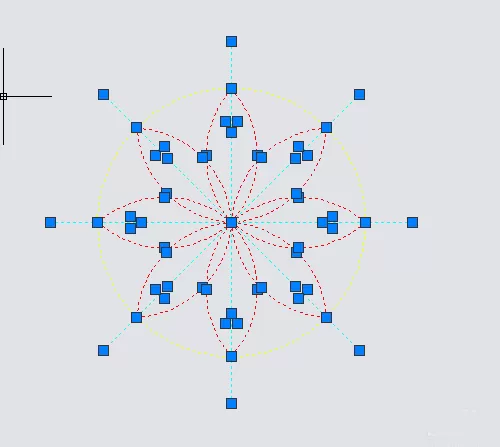

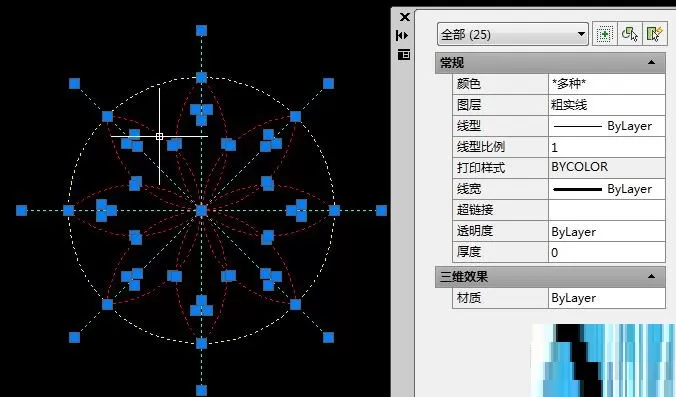

  7、在新建的CAD文档中，按Ctrl+V(粘贴)，这时粘贴过来的图，查看其特性，就是分解的图了

  以上就是小编带来的CAD图纸中有不可分解的块的处理教程，希望帮助到有需要的朋友。
