UG10.0绘制立体管道零件的教程
作者：枝桠发布时间：
下文主要给各位亲们讲解的是UG10.0绘制立体管道零件的具体操作方法，一定有许多朋友很是期待吧，下面就是UG10.0绘制立体管道零件的教程。

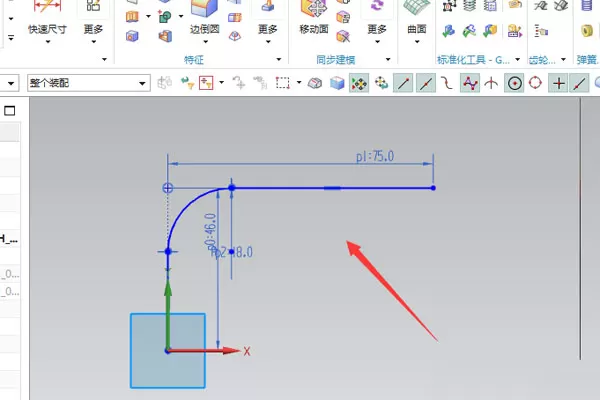

1、绘制弯管，最重要的就是画线，按下图尺寸，绘制需要的线;
2、以线的端点为基点，创建一个CSYS坐标，等下要根据这个坐标来绘制图形;
3、创建一条垂直的直线，此线的绘图平面要选步骤2所创建的坐标线;
4、绘制如下图的R角线，其半径为18mm，(此线处需要运用制作拐角，以防止其会断开);
5、通过以上四步绘制的曲线，最终如下图;
6、选中绘制好的曲线，通过使用管道命令，创建如图1的特征，退出命令后，其零件如图2。
以上就是小编带来的UG10.0绘制立体管道零件的教程，你们都知道了吗?
