常画图的朋友，肯定少不了画圆角或半圆角，那在UG里大家怎么用命令功能，去完成一个长方体一边的圆角呢？接下来小编教大家用命令画圆角。

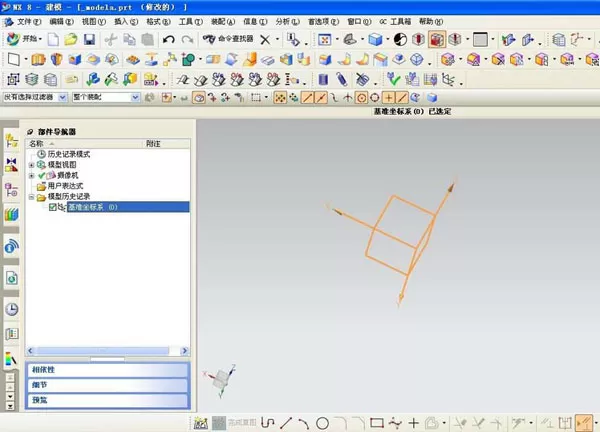

  1、首先打开UG软件，进入建模功能区，如下图所示。

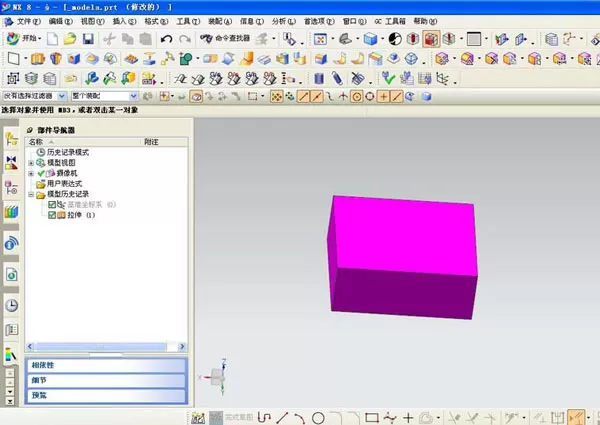

  2、倒圆角需要对实体的边进行倒圆角，所以我们首先用拉伸命令做出一个实体模型。如图所示，做出一个长方体。

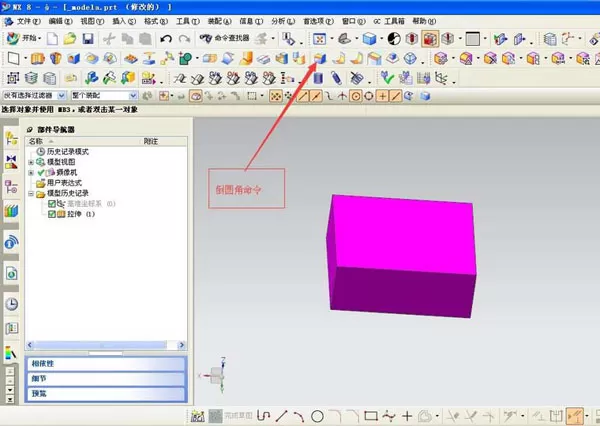

  3、可以通过“插入—细节特征—边倒圆”进入倒圆角对话框，或者通过菜单栏的快捷按钮，直接进入边倒圆对话框。

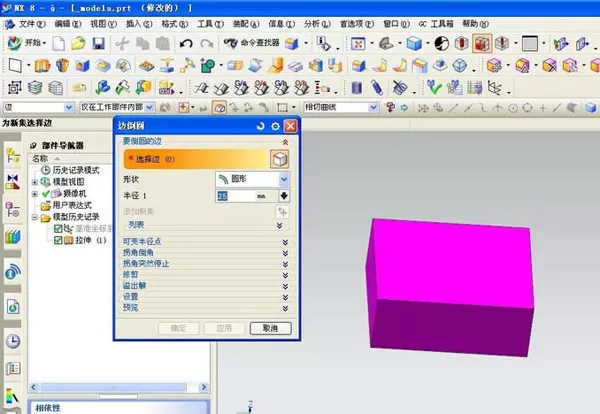

  4、在对话框中，我们首先选择“要倒圆的边”，选择模型的一条竖边。

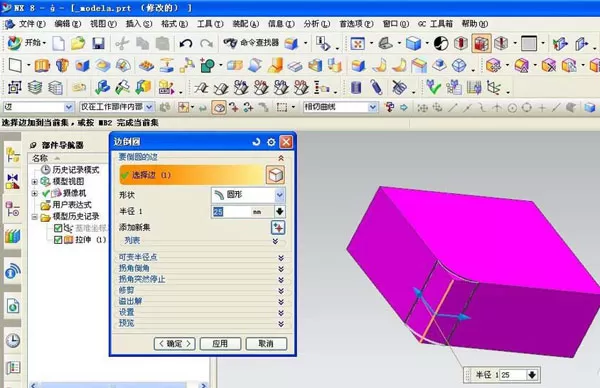

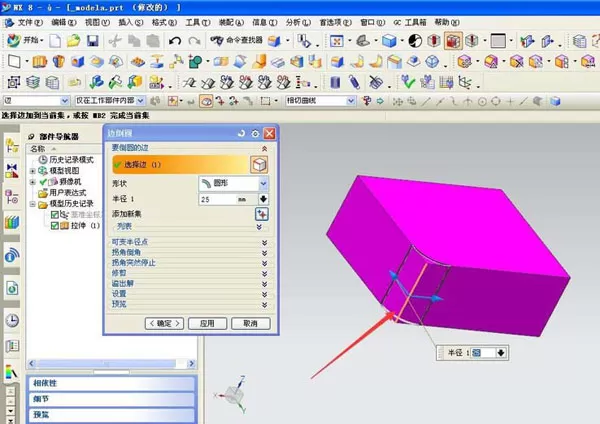

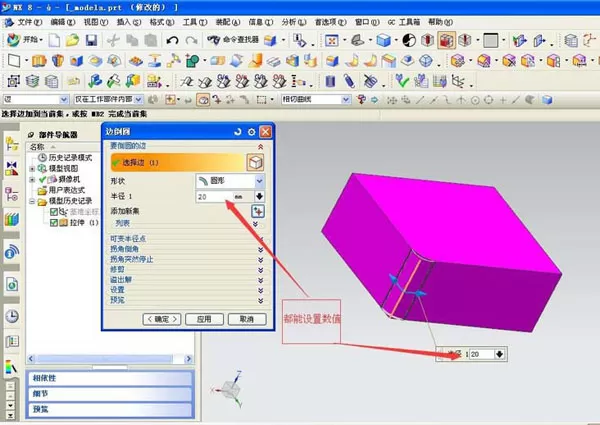

  5、这时候，我们可以对倒圆角进行大小设置。

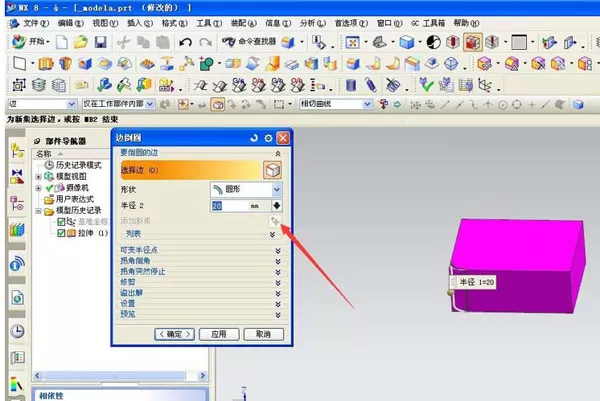

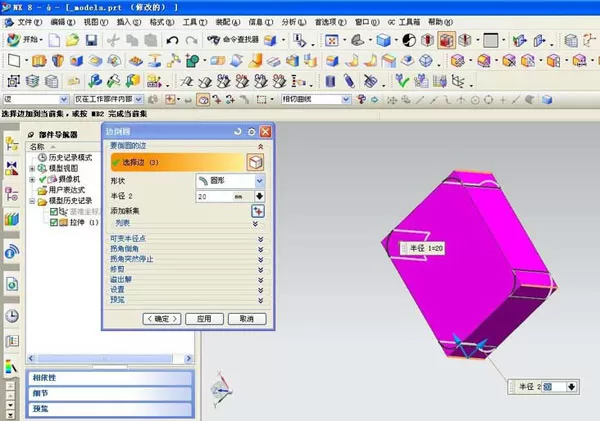

  6、如果还需要倒圆角其他的边，我们点击：添加新集，这时文字会变灰色，我们可以在绘图区选择其他的边。

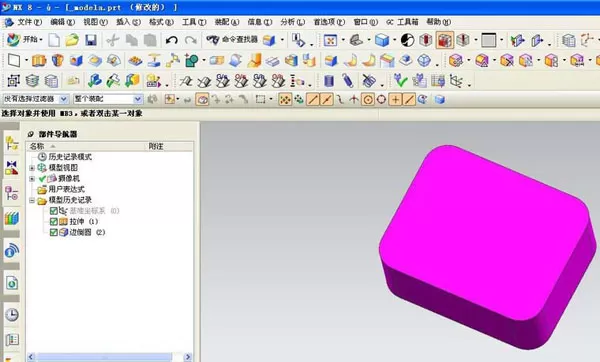

  7、最后点击确定，完成倒圆角设置。如图所示效果。

  以上就是小编带来的UG用命令画边倒圆角的操作方法，你们都知道了吗?
