不少新用户还不清楚CAD标注角度尺寸的操作步骤，下面一起来下文学习下关于CAD标注角度尺寸的操作教程。希望可以帮助到大家！

  CAD2018中，【角度】命令主要用于标注图线间的角度尺寸或者是圆弧的圆心角等。而执行【角度】命令的快捷键则是dimangular，命令简写为dimang。

  我们以标注矩形对角线与水平变的角度尺寸为例，来学习如何使用【角度】命令的标注方法和标注技巧。

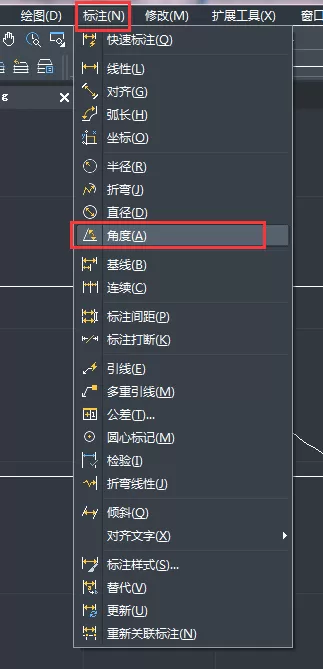

  1. 执行【标注】|【角度】命令，或【角度】快捷键，配合端点捕捉功能标注角度尺寸。

  2. 命令行操作过程如下图所示。

  3. 完成标注。

  在标注角度尺寸时，如果选择的是圆弧，系统将自动以圆弧的圆心作为顶点、圆弧顶点作为延伸线的原点，标注圆弧的角度;如果选择的对象为圆时，系统将以选择的点作为第一条延伸线的原点，以圆心作为定点，第二条延伸线的原点可以位于圆上，也可以在圆外或者圆内。

  上面就是小编给大家提供的CAD标注角度尺寸的操作教程，希望可以帮到大家。
