你们知道在CAD中用zbbz工具给图形标注坐标的操作步骤吗？下文小编就讲解在CAD中用zbbz工具给图形标注坐标的操作流程，相信对大家会很有帮助哦。

  1、下载cad坐标标注插件

  2、将下载的ZBBZ.VLX工具，放到CAD安装文件夹Support文件夹内。

  3、打开CAD软件。

  4、在命令栏输入”ap"

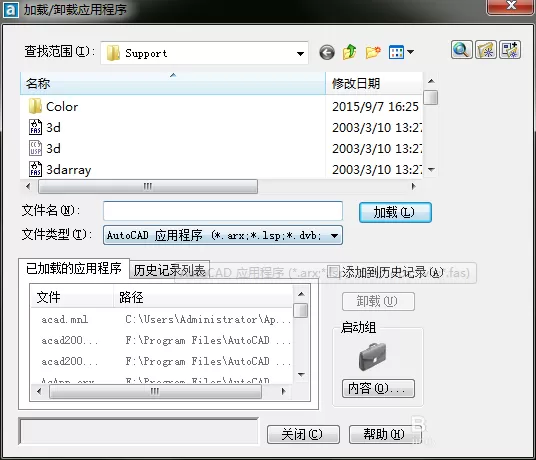

  5、点击回车键，就会出现“加载/卸载应用程序”选项框。

  6、在Support文件夹中，找到ZBBZ.VLX。然后点击加载，点击“启动组”内容按钮。

  7、出现”启动组“内容选项。

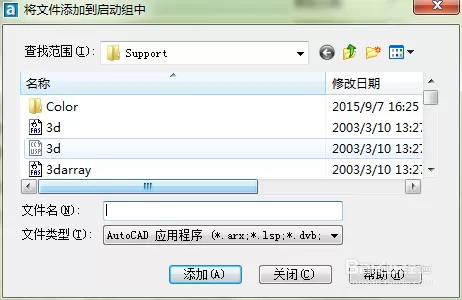

  8、点击”添加“按钮，出现添加启动应用程序的选项框。

  9、在Support文件夹中找到ZBBZ.VLX工具，点击”添加“按钮”。

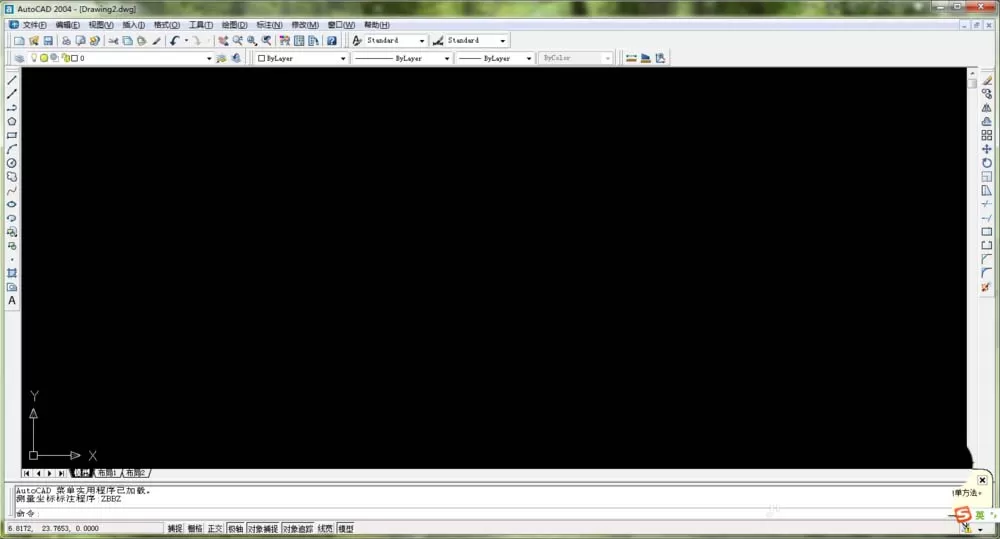

  10、这样ZBBZ小工具就加载到你的CAD软件中了，以后软件启动就会自动加载到软件中。开机会有这样的提示：

  11、接下来，介绍如何使用ZBBZ小工具标注坐标，首先打开一个CAD图形。

  12、在命令栏输入命令：zbbz，点击回车确定

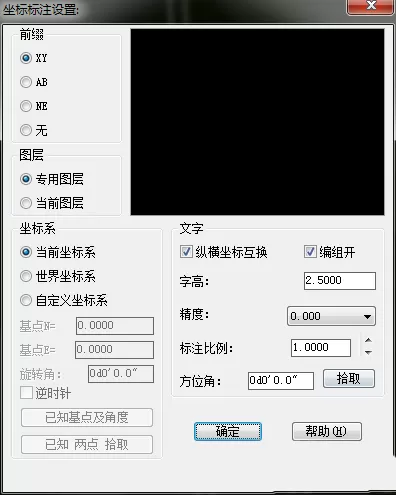

  13、这样就弹出了ZBBZ小工具的选项框。这里可以设置标注文字的大小，以及X、Y坐标的前后次序及坐标系等参数。

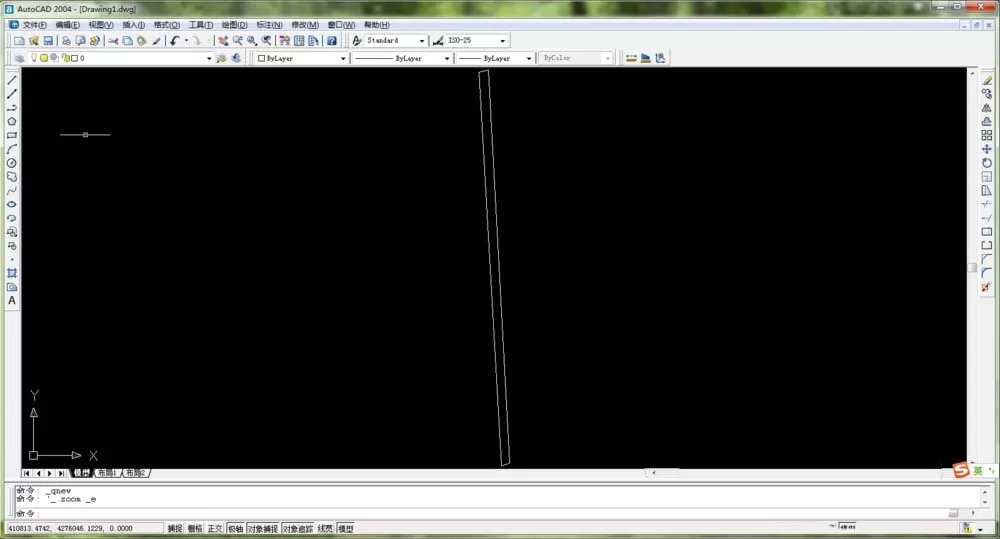

  14、点击确定关闭选项框。点击需要标注点，就会自动生成一个带有坐标的线，再次点击确认坐标标注位置。

  15、 这样就非常简单的标注了所需要的坐标。

  以上就是小编带来的在CAD中用zbbz工具给图形标注坐标的操作步骤，你们都知道了吗?
