用什么绘图软件可以方便的绘制出单人或多人沙发呢？今天小编就给大家讲解cad绘制单人或多人沙发的操作教程，教程简单易学，希望可以帮助到大家。

  一、制作双人沙发

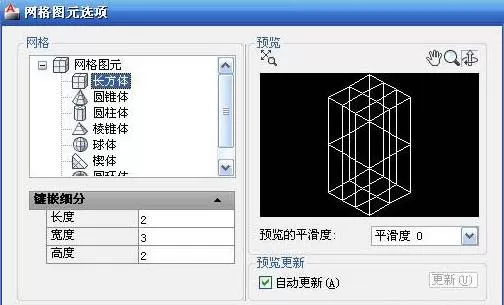

  1、首先，在“网格”面板的“图元”中设置长方形的网格数，设置网格长、宽、高为：2、3、2，即可满足双人沙发的建模了。

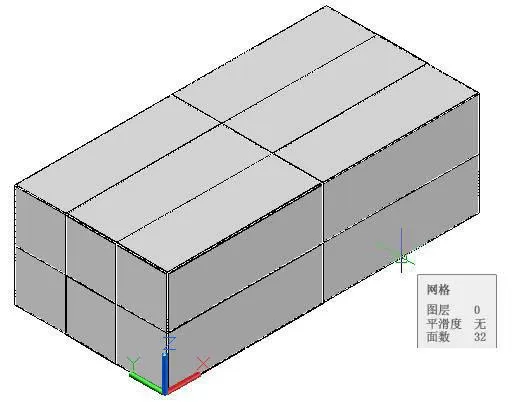

  2、接着点击“网格长方体”功能画一个长方体。

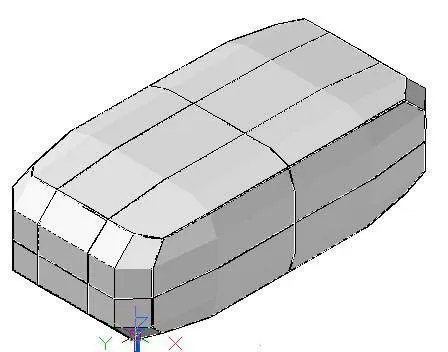

  3、再执行“提高平滑度”功能将网格长方体平滑一次，效果如图。

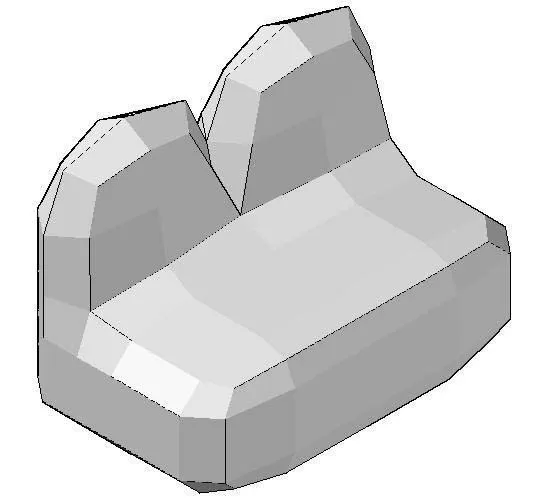

  4、用“拉伸面”命令拉伸后排两网格面为沙发靠背。

  注意：点击“拉伸面”时有S参数提示，是否“合并相邻网格”，因为我们要作双人沙发，不需要合并，所以按“N”键就可分开拉伸为两个靠背了。

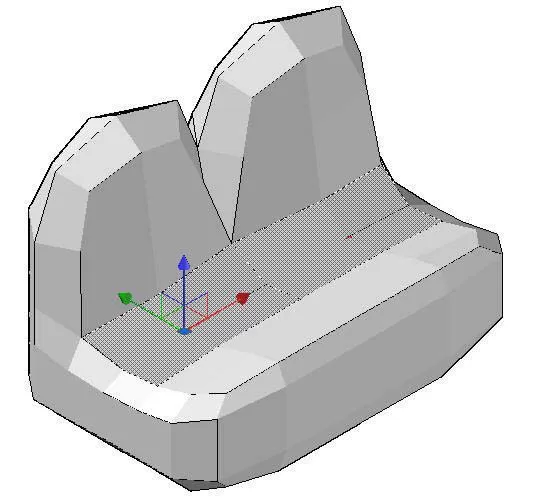

  5、对中间两网格需要将其凹下去(或减薄)，所以击“过滤器”中的面就可下拉凹或减薄了。如果需要对过滤面进行放缩或旋转，那么还可击放“放缩小构件”或“旋转小构件”功能予以调整、修改。(图05)

  6、执行“优化网格”命令，就可圆滑所有网格了。

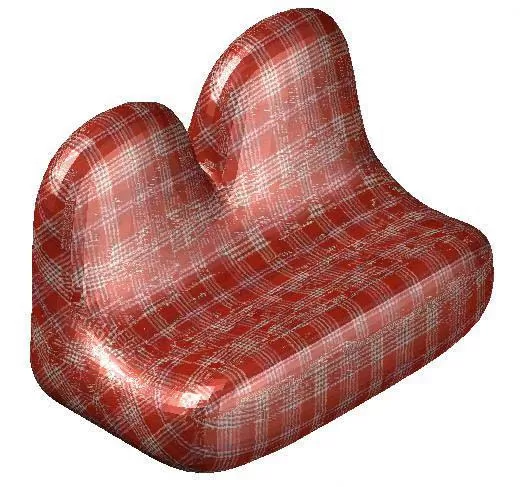

  7、最后再附上材质就完成了。

  二、制作多人沙发

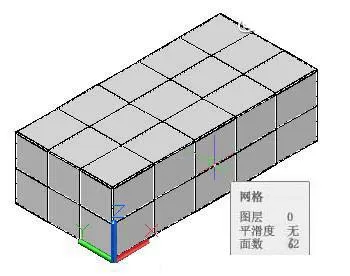

  1、首先，在“网格”面板的“图元”中设置网格长、宽、高为：5、3、2(或6~8、3、2)即可。接着点击“网格长方体”功能画一个长方体。

  2、用“拉伸面”命令拉伸后排两网格面为沙发靠背，再拉伸左、右两边为扶手。

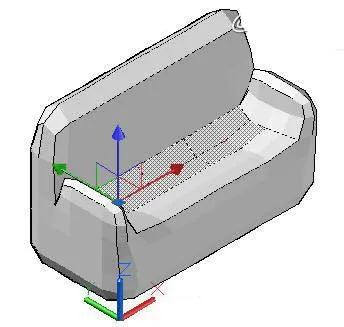

  3、用“过滤面”功能对靠背和两边扶手予以减薄。

  4、用“提高平滑度”功能将网格平滑一次生成图初步圆滑的沙发模型。

  5、执行“优化网格”命令，圆滑所有网格就成为多人沙发模型了。

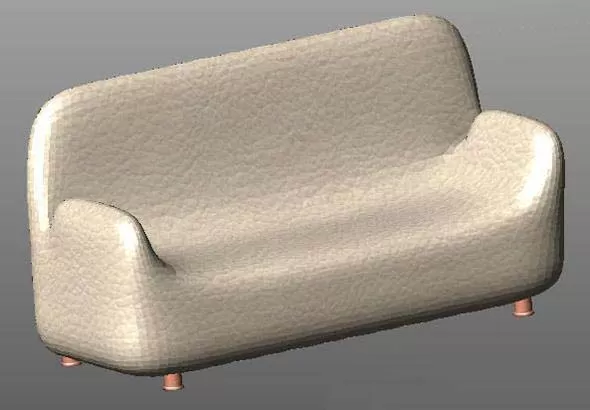

  6、加上沙发脚子，再经附上皮革材质，就成为多人沙发的成品了。

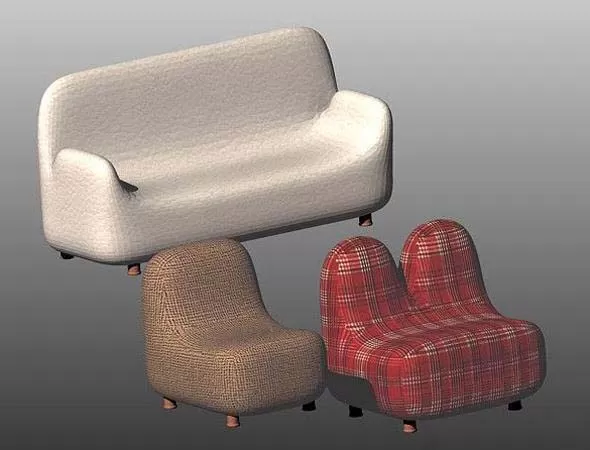

  7、最后来看下单人沙发、双人沙发及三人沙发并在一起的渲染图。

  上面就是小编带来的cad绘制单人或多人沙发的操作步骤，大家都学会了吗?
