教大家利用CAD绘制表面粗糙度的符号并标注数值
作者：妄臣发布时间：
下面小编教大家利用CAD绘制表面粗糙度的符号并标注数值，相信通过了解教大家利用CAD绘制表面粗糙度的符号并标注数值的教程，大家对CAD一定会有更多的了解的!

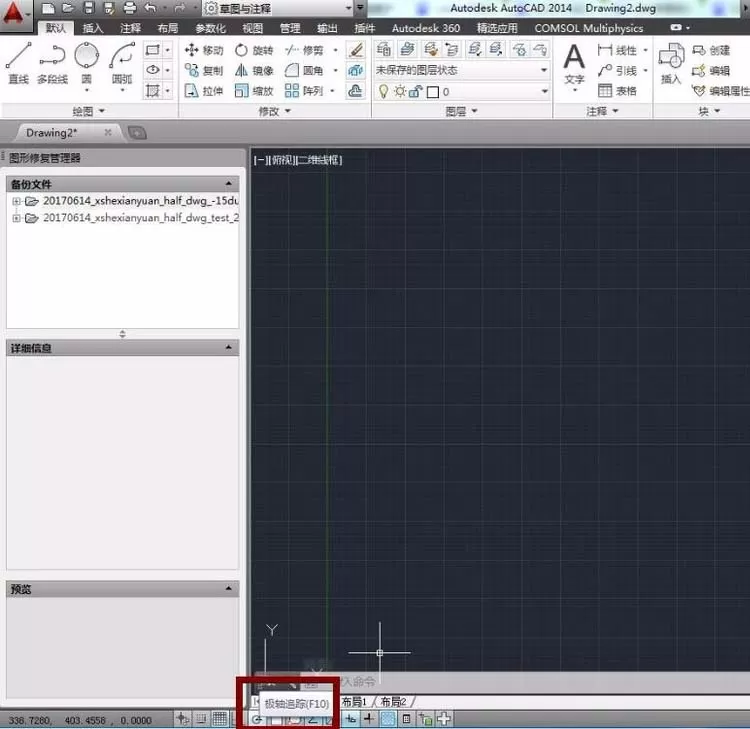

1、新建一个dwg文件并右击右下角“极轴追踪”，选择“设置”。

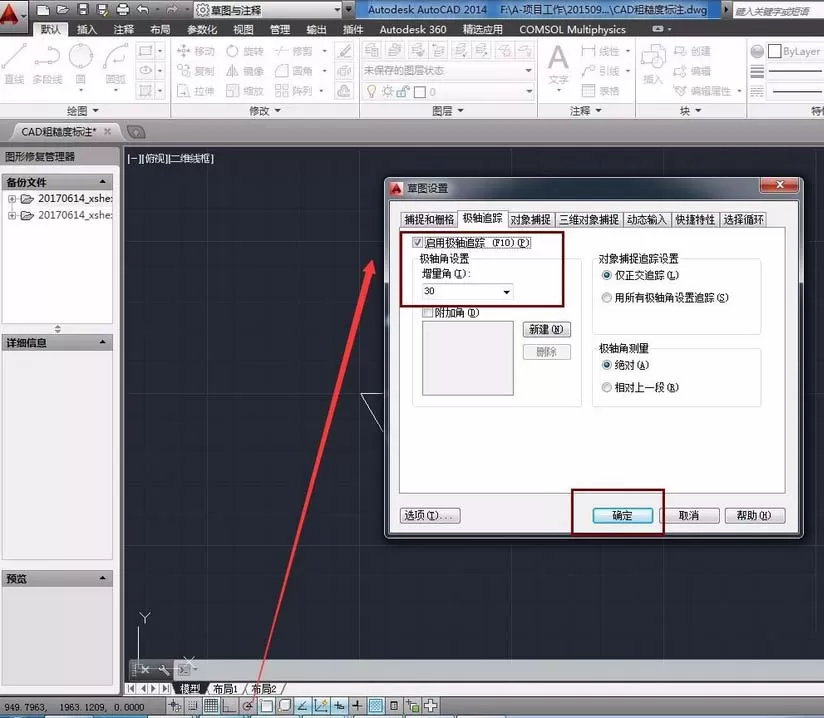

2、如图所示的方法进行设置

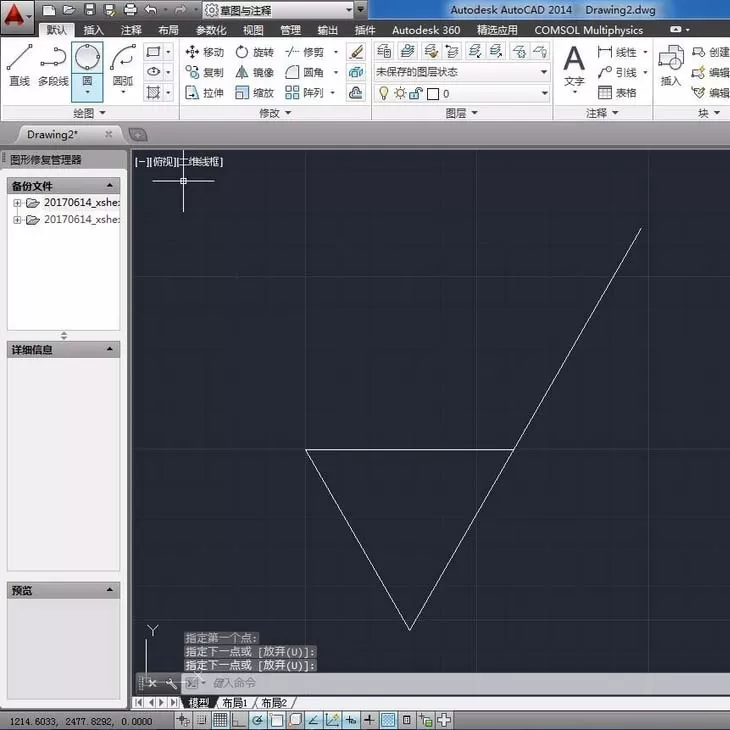

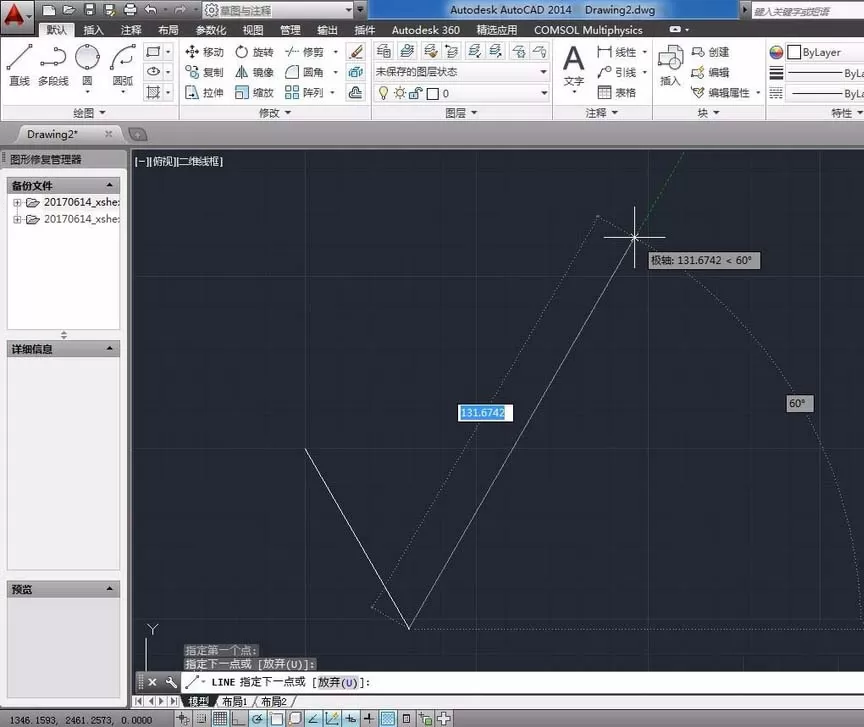

3、开始绘制，追踪角度是30的倍数时有绿色的线条提醒。先画一条边。

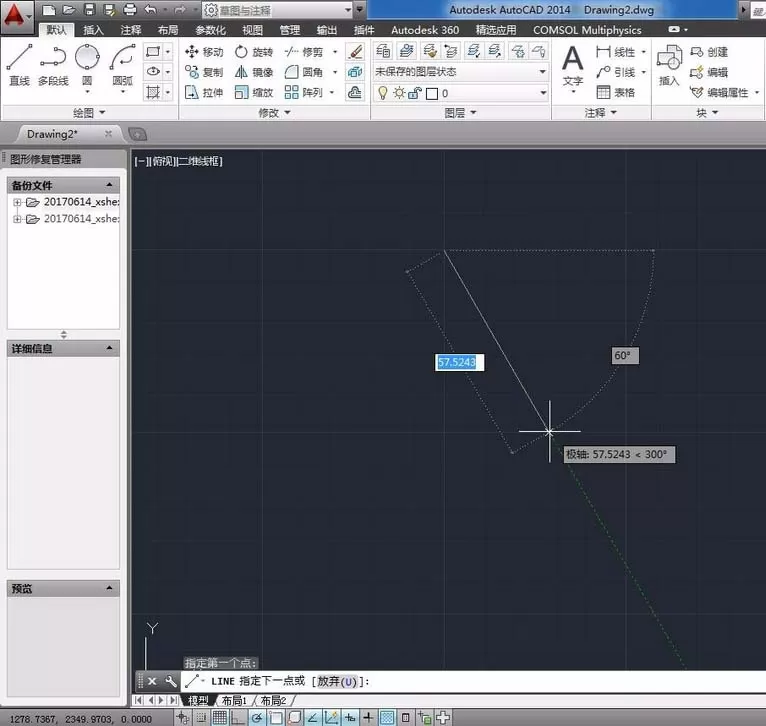

4、同理，画另外两条线。

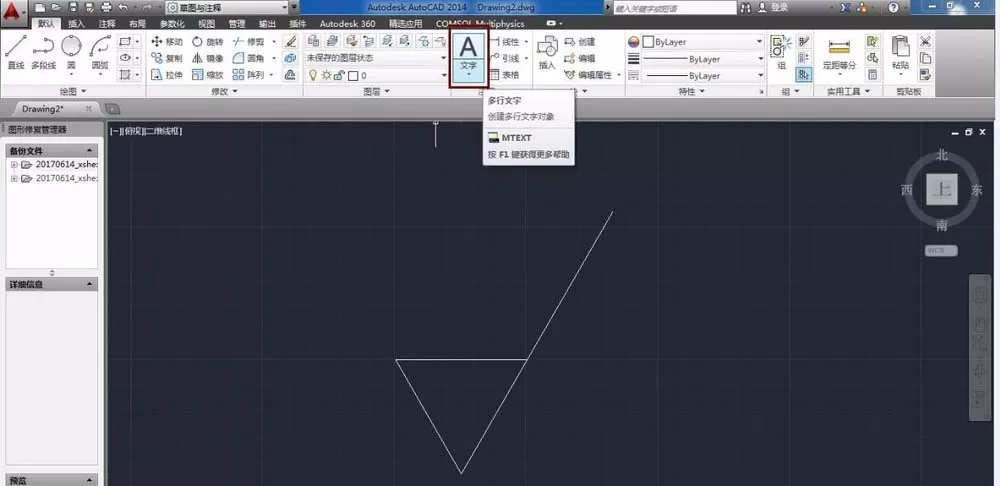

5、添加粗糙度的数值，选择文字添加按钮，并敲入数值如1.0

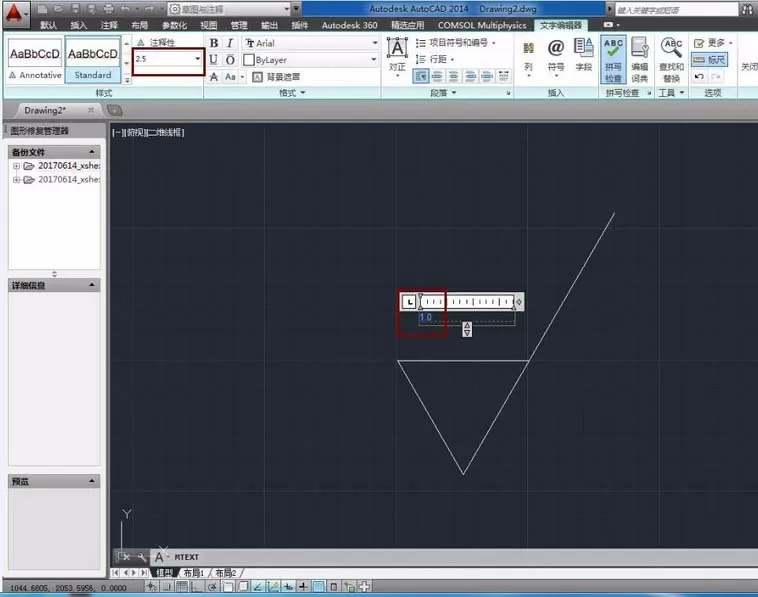

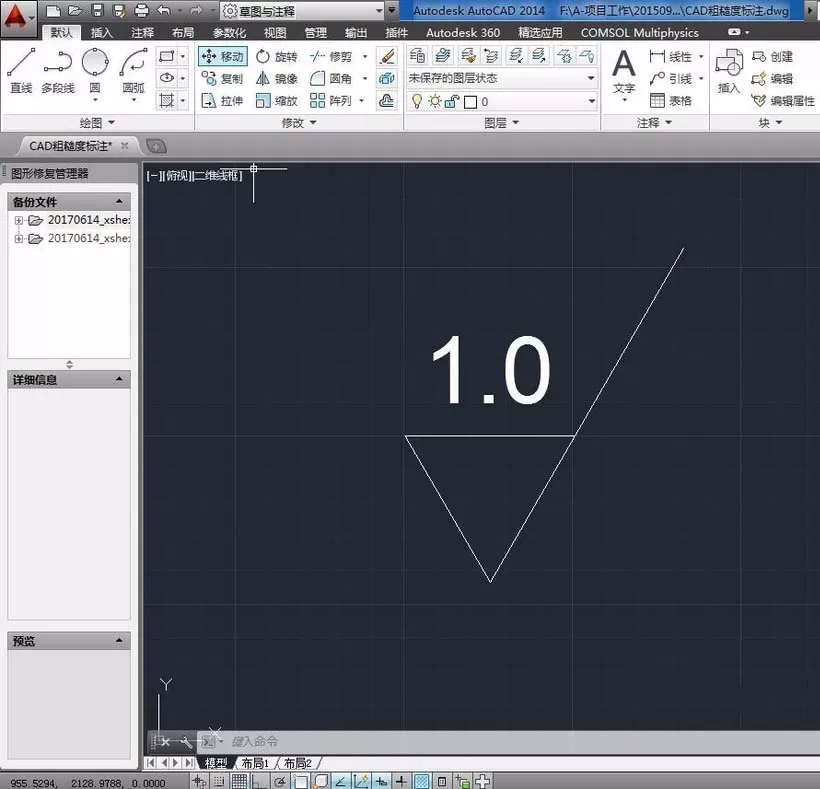

6、文字大小可以通过改变文字高度来改变。选中文字，在文字高度设置框里输入20.文字高度由原来的2.5变成20。

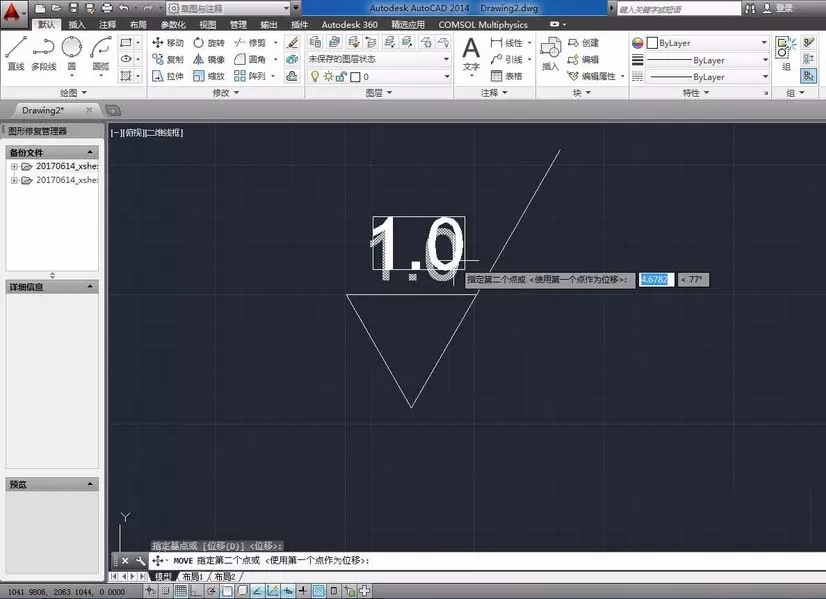

7、选中数字并右击选择拖动，可以改变数字位置。
上面就是小编带来的教程，大家都学会了吗?
