CAD输入孔深符号的操作步骤
作者：淡昧发布时间：
有的朋友还不清楚CAD输入孔深符号的操作步骤，接下来小编就介绍CAD输入孔深符号的操作过程，希望对你们有所帮助哦。
1、给图标上尺寸

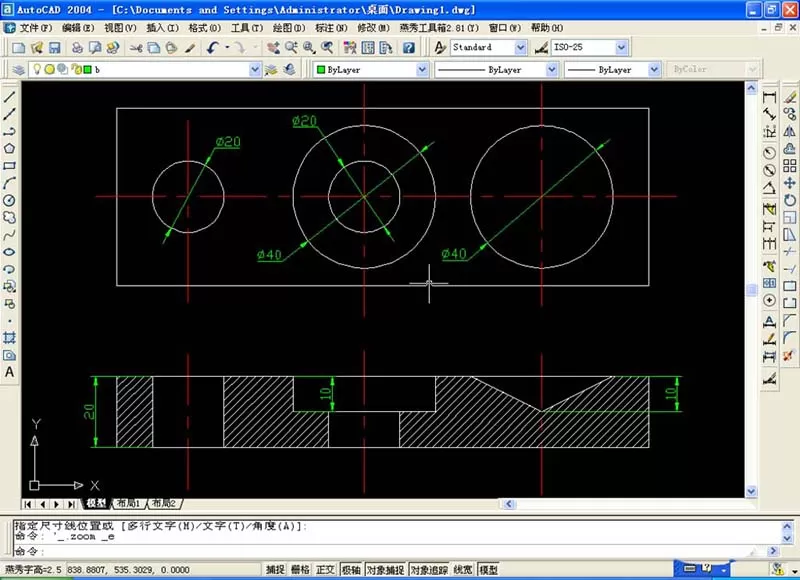

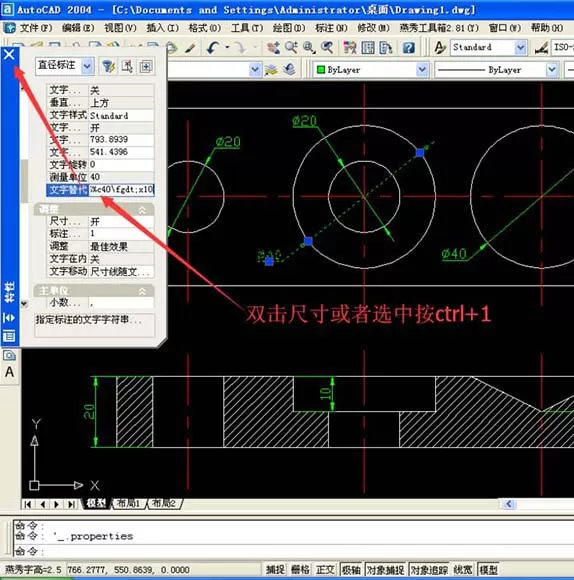

2、双击尺寸或者选中按ctrl+1——拖动滚动条到文字替代——输入\\fgdt;v%%c40\\fgdt;x10(\\fgdt;v代表圆柱形沉孔和锪平面孔符号;\\fgdt;x代表孔深符号;\\fgdt;w代表锥形沉孔符号)——按确认或者点击关闭即可

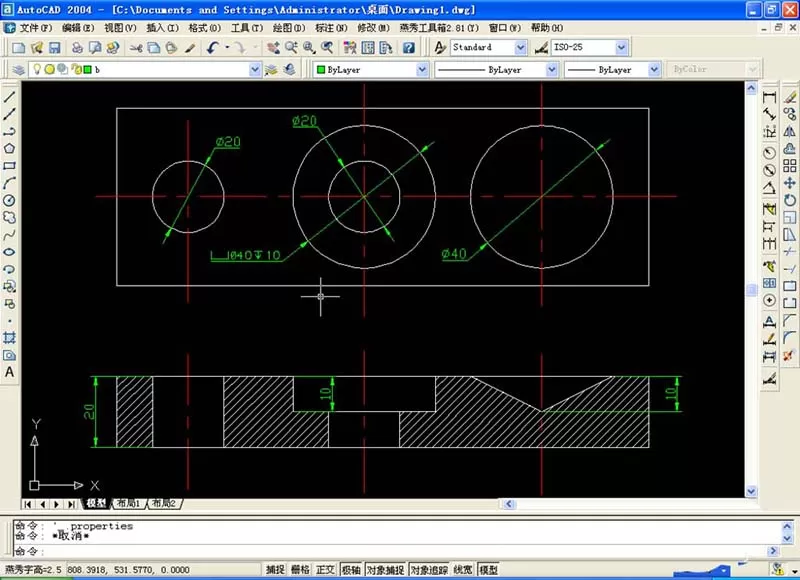

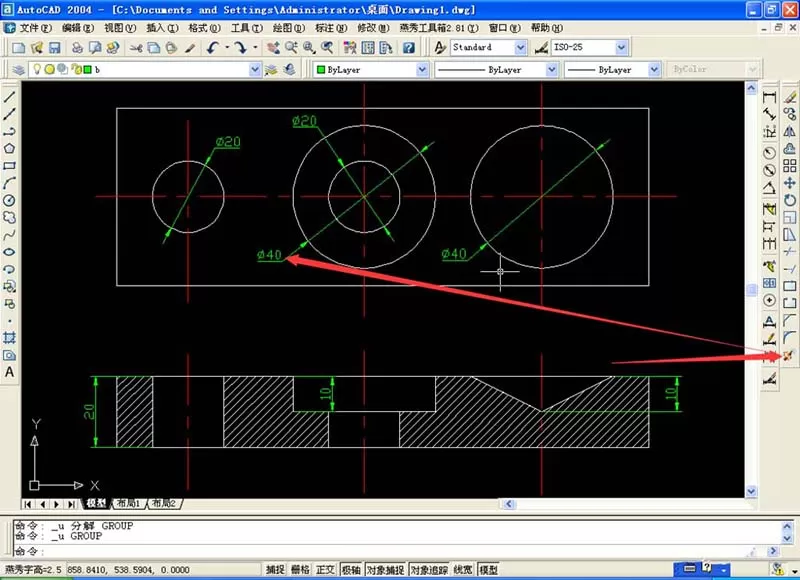

3、点击分解——选择尺寸

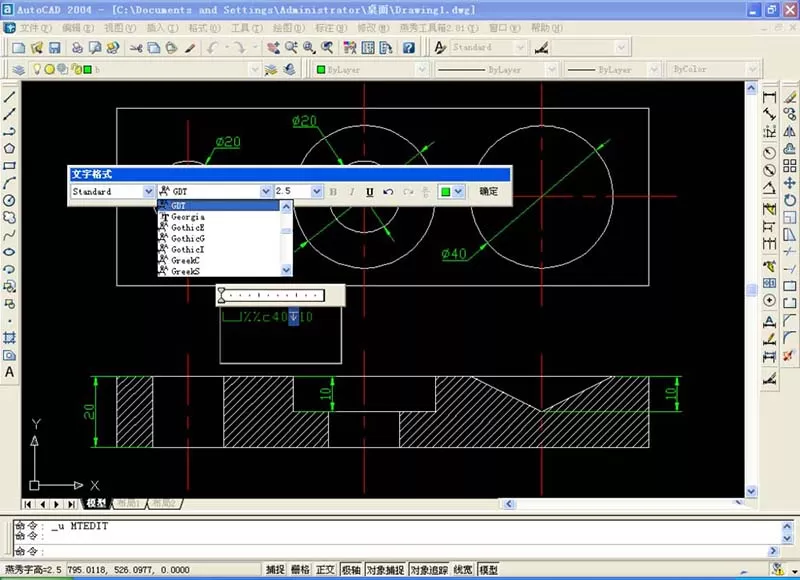

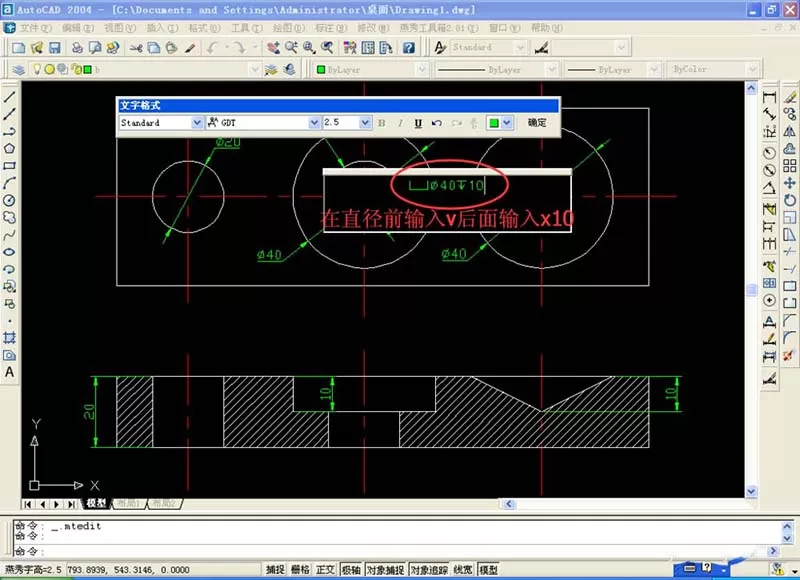

4、双击尺寸——文字格式如图选择GDT——在原有尺寸前输入v，后面输入x10(在GDT下v代表圆柱形沉孔和锪平面孔符号;x代表孔深符号;w代表锥形沉孔符号)

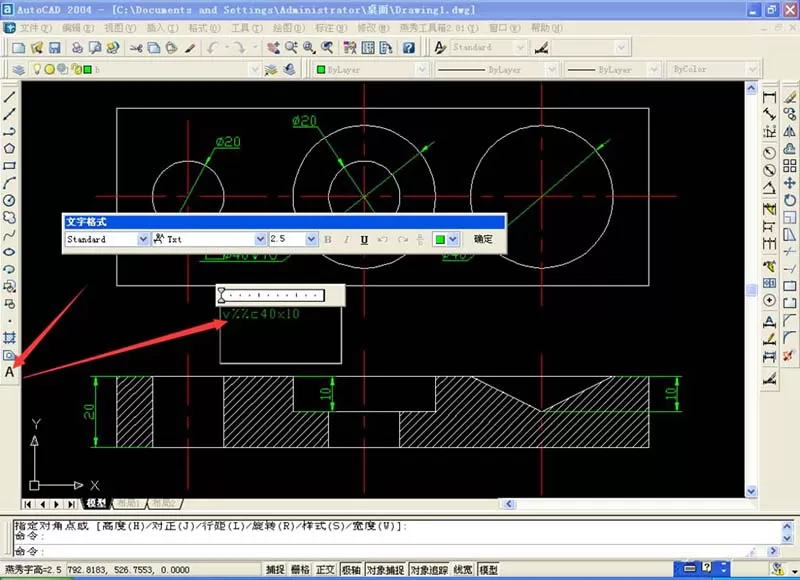

5、在分解后或者添加多行文字后——如图所示输入v%%c40x10

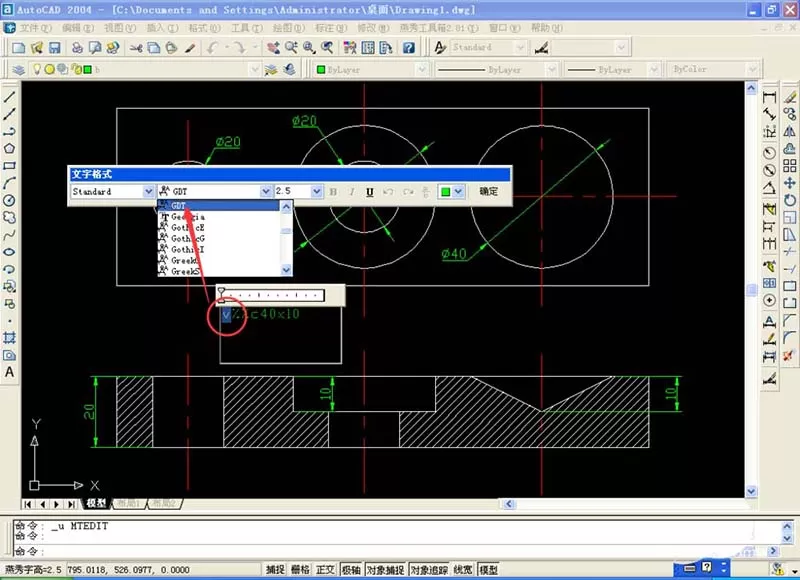

6、分别将v ，x的文字格式选择GDT即可
上面就是小编带来的CAD输入孔深符号的操作步骤，大家都学会了吗?
