你清楚在cad中用对象捕捉追踪绘制插座图形的操作步骤吗？接下来小编就介绍在cad中用对象捕捉追踪绘制插座图形的简单操作流程，下面我们就一起去学习学习吧。

  1、启动autocad2013,在工具栏点击圆弧，或输入arc命令画一个半圆。

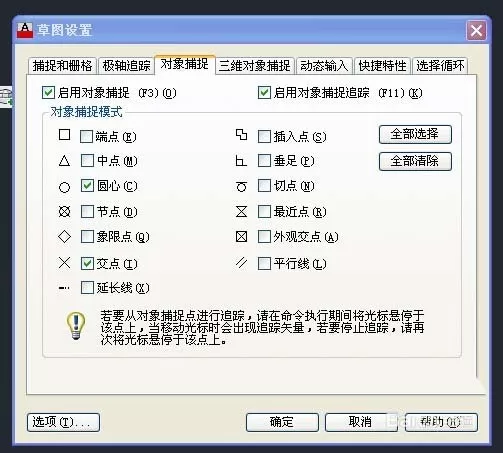

  2、在命令行输入[se]命令打开‘草图设置’对话框，切换到对象捕捉选项卡，选中‘启用对象捕捉’和‘启用对象捕捉追踪’选项。单击‘全部清除’按钮，再勾选‘圆心’、‘交点’复选框，单击确定，完成对对象捕捉的设置。

  3、在命令行中输入直线命令(line),当系统提示‘指定第一点：’时，移动光标至圆弧的圆心处，此时将显示“圆心”标记。

  4、将光标垂直向上移动至图所示的位置，将显示相应的对象追踪虚线，然后单击鼠标指定线段的第一个点。

  5、再将光标垂直向下移动至下图所示的位置，并在长度框中输入‘4350’，再单击鼠标指定线段的下一个点，然后按下空格键结束线段的绘制。

  6、继续在命令行中输入“直线”命令(line)，当系统提示“指定第一点：”时，捕捉圆弧的圆心点。

  7、将光标水平向右移动到圆弧的右侧象限点上，然后单击鼠标指定线段的第一个点。

  8、继续将光标水平向右移动，单击鼠标指定线段的下一个点，然后按下空格键结束线段的绘制，绘制完成。

  以上就是小编带来的在cad中用对象捕捉追踪绘制插座图形的操作教程，你们都知道了吗?
