小编今天教大家使用ppt绘制带有电阻的电路图，接下来就一起学习使用ppt绘制带有电阻的电路图的操作方法，希望能够帮助到大家。

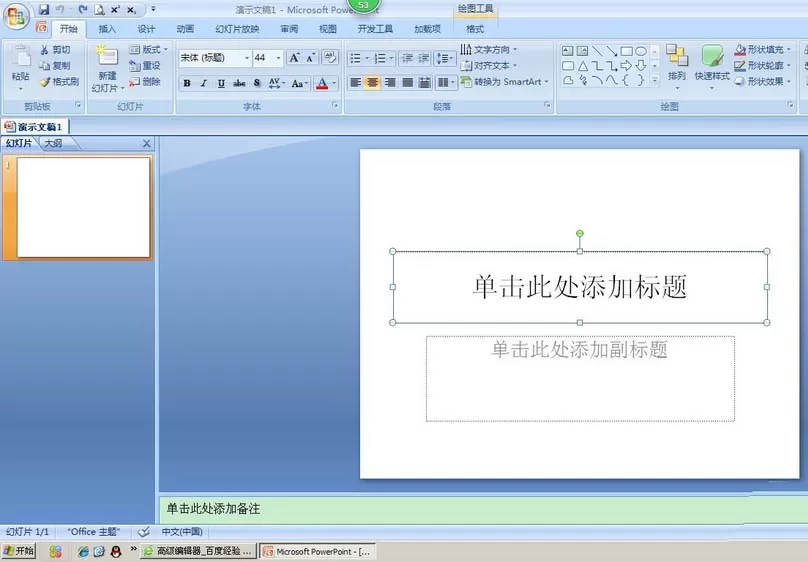

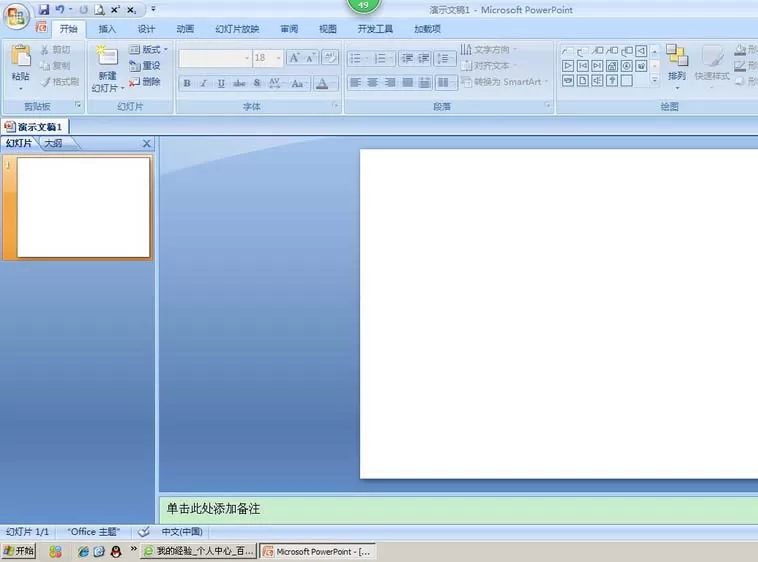

  1、首先，打开PPT。点击图中两个方框，删除delete。白色画面不够大的话，按住Ctrl，中指将鼠标滑动轮向前滑动，放大画面。

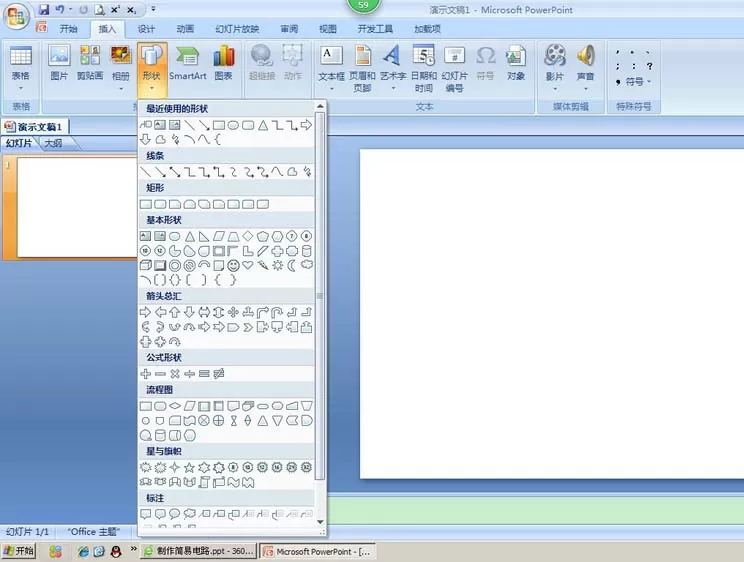

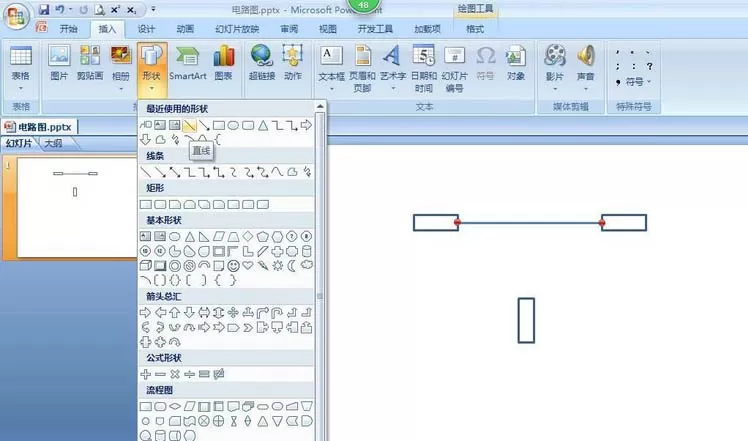

  2、然后，点击插入栏，点击形状。找到你想要的图形或可以通过旋转等操作制作的图形。

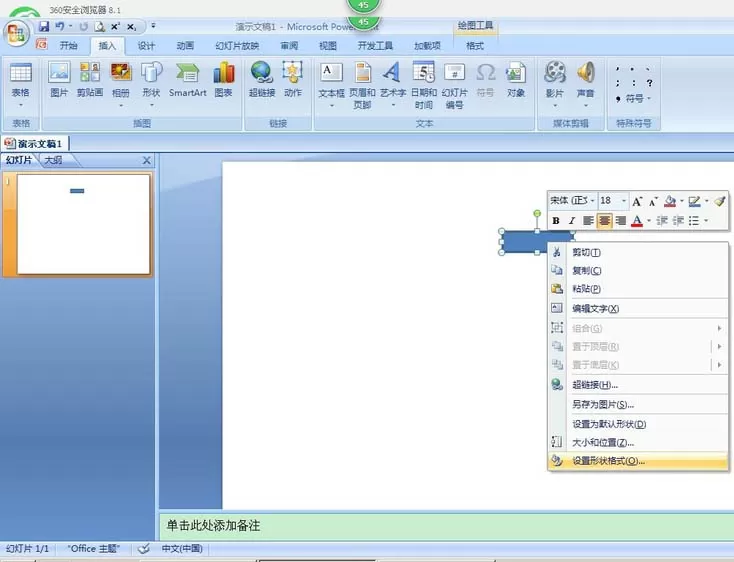

  3、比如电阻。点击长方形，再点击画面，假如出现蓝色阴影，鼠标放在长方形上，右击鼠标。出现设置形状格式，点击，之后点击无填充，关闭。

  4、点击长方形，Ctrl+C复制长方形，出现第二个长方形电阻。点击长方形上面的旋转中心，旋转九十度。出现第三个长方形电阻。

  5、点击插入栏，形状中的直线。

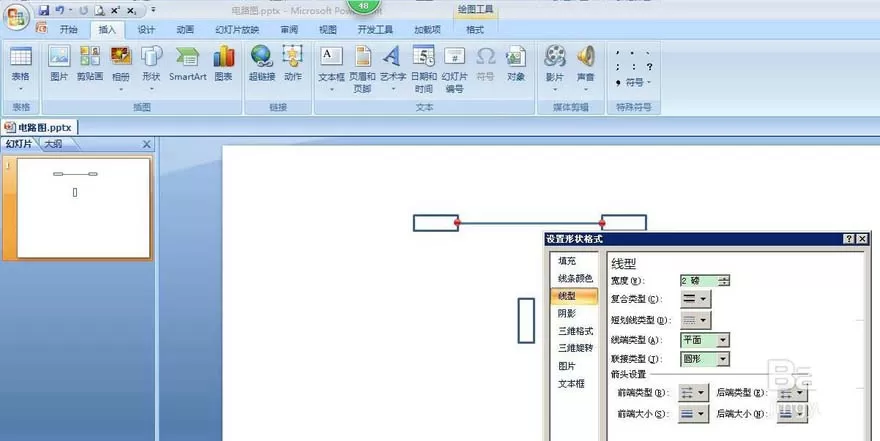

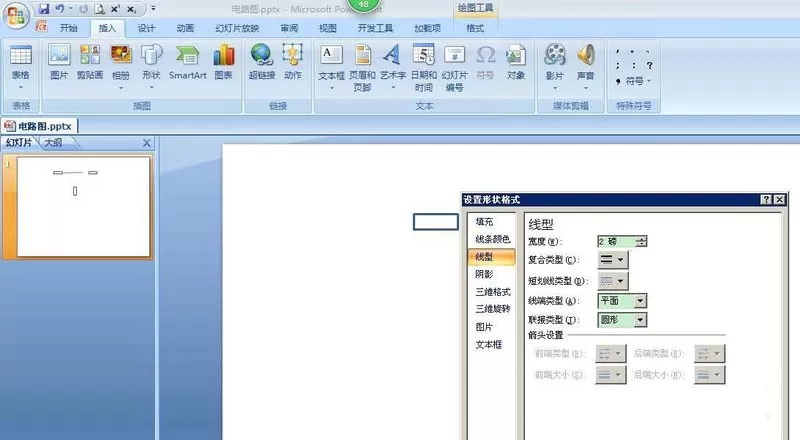

  6、按住长方形电阻右击鼠标，点击设置形状格式，查看长方形电阻的线型中的宽度，2磅。

  7、同样，设置直线的形状格式，线型中的宽度同样改为2磅。宽度可以自由调整，线条粗细统一即可。

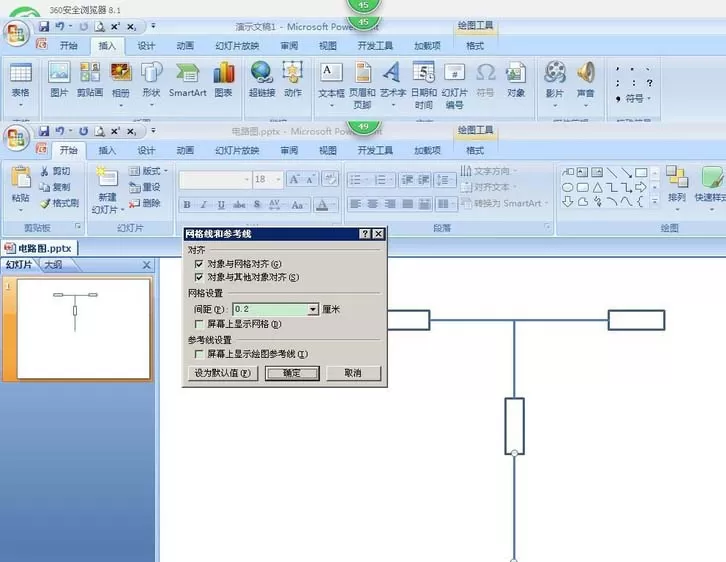

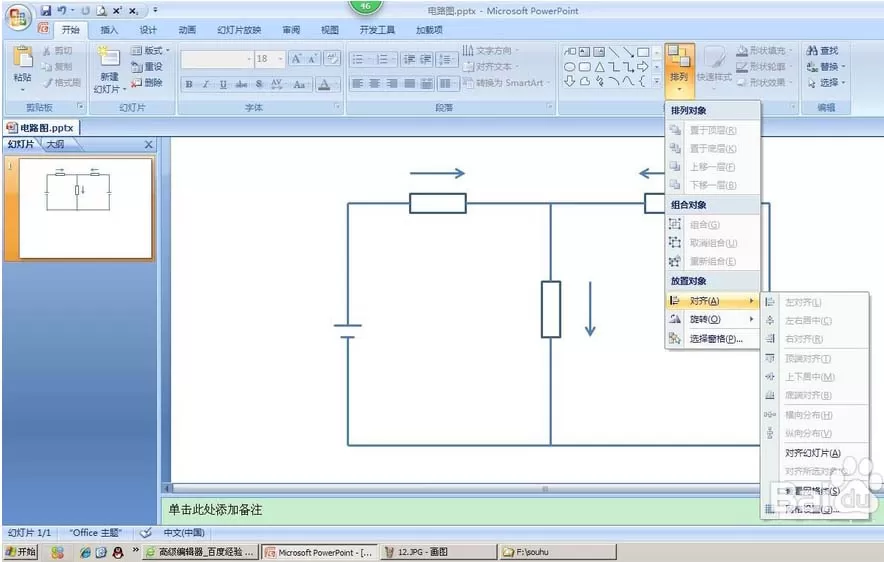

  8、这时候，必须相继点击开始栏中的排列，对齐，网格设置。勾选对象与其它对象对齐之后，才可以自由组合直线和长方形之类的图形。根据你想要的电路，选择对应的图形，通过不断的复制，将它们连接在一起。

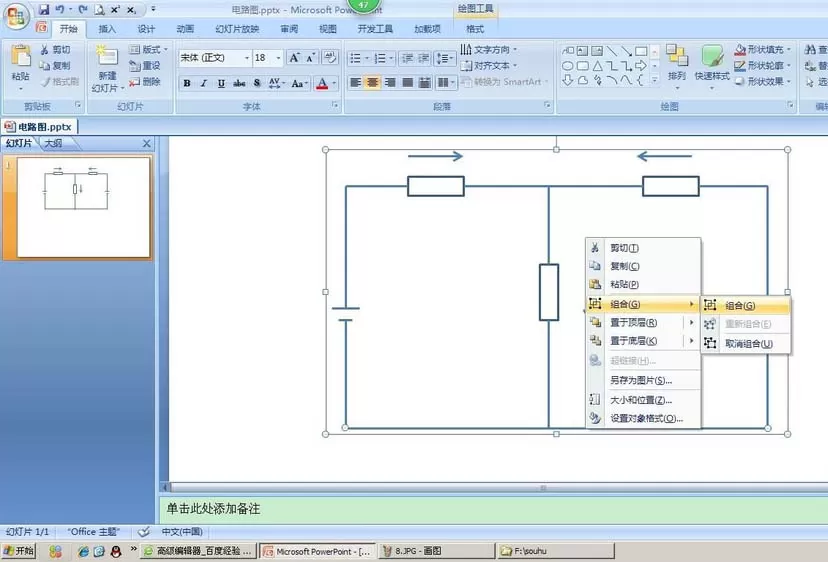

  9、随便点击一个线条，然后按住Ctrl，点击剩余的所有线条，右击鼠标，点击组合。所有的线路就合并在了一起。

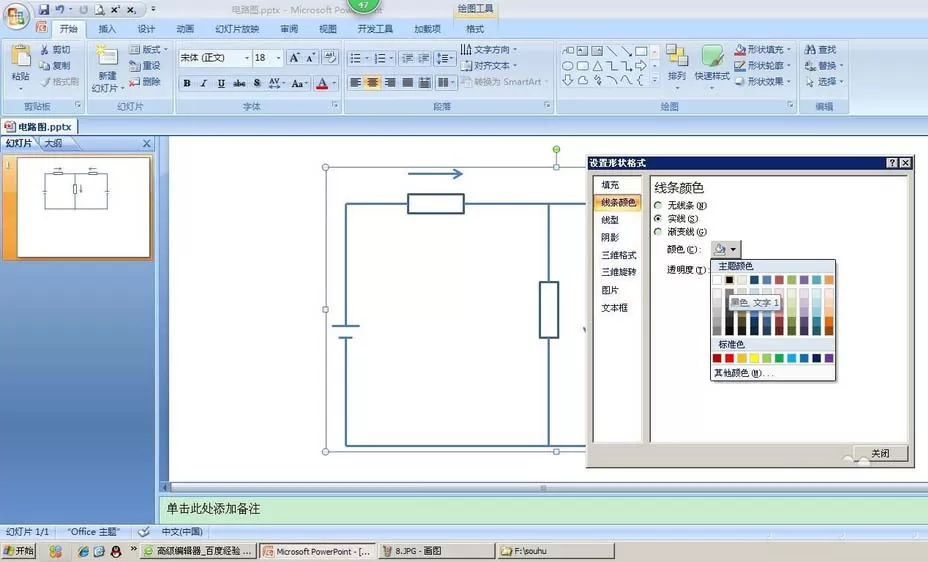

  10、线条颜色也可以自行调整，比如黑色。按住图形，右击鼠标，点击设置形状格式，线条颜色，实线，主题颜色中找到黑色。

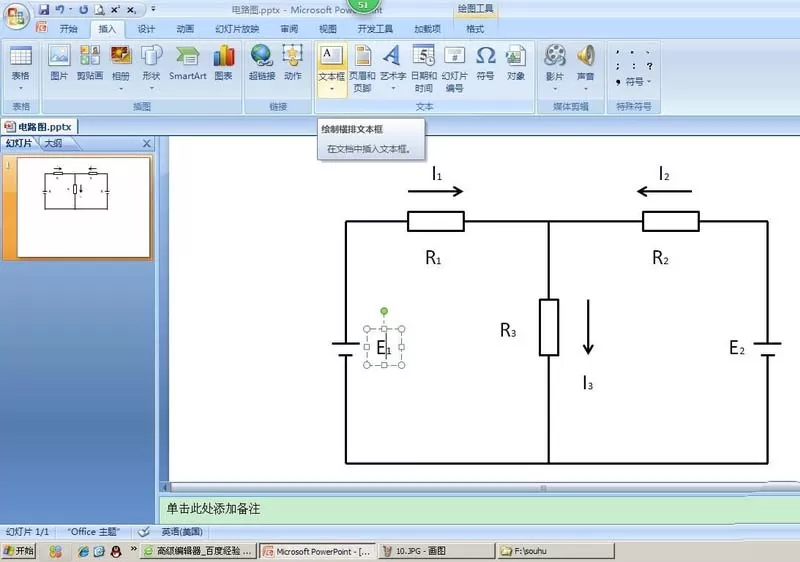

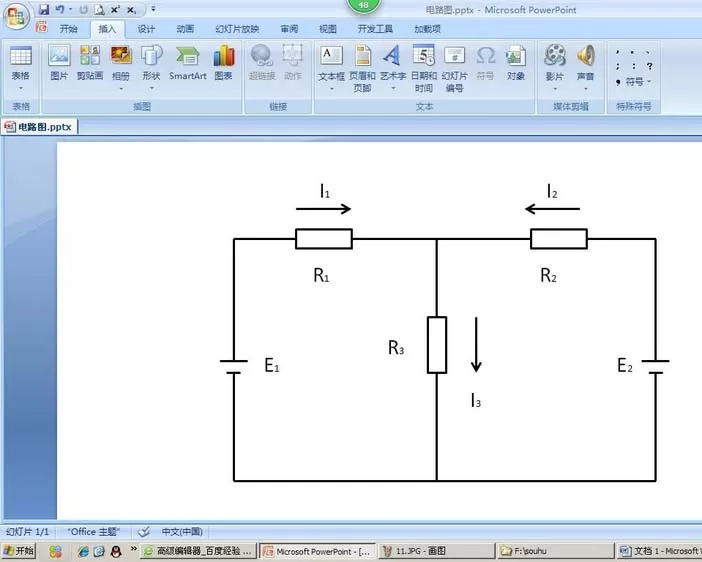

  11、标注电流，电压，电阻和电源的时候，点击插入栏中的文本框，再点击要标注的位置，文本框就出现了。然后修改字体的大小即可。最后按住Ctrl，点击所有图形，右击鼠标，点击组合，整个电路图就完成了。
