下面给大家讲解solidworks创建零件库的简单操作，还不会操作的朋友就来学习solidworks创建零件库的教程吧，希望可以帮助到大家。

  1、创建默认零件

  按照重型机械标准JB/ZQ4450-1997的“外六角螺塞M20×1.5”设计默认零件。

  1)新建一个零件文件，进入草图绘制状态。

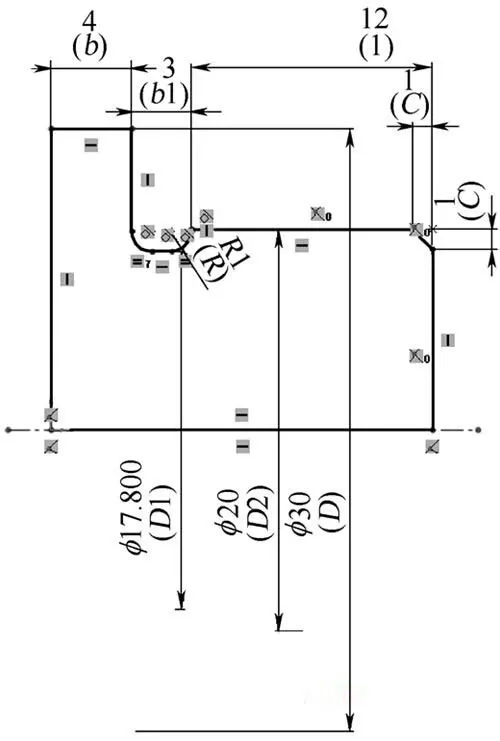

  2)以“前视基准面”为草绘基准面，绘制草图。选择下拉菜单“视图/尺寸名称”，在绘图区草图中改变尺寸名称，如图1所示。

  2、选择特征工具栏上的“旋转”命令，建立“旋转1”特征(见图2)。

  3、以图2左端面为基准，绘制草图，选择特征工具栏上的“拉伸”命令，建立“凸台-拉伸1”特征，双击设计树中的“凸台-拉伸1”特征，在绘图区零件上修改尺寸名称，如图3所示。将文件保存为“外六角螺塞JB4450-1997.SLDPRT”(螺纹特征创建略)。

  4、创建系列零件设计表

  1)新建MicrosoftExcel工作表，在单元格A1中输入“规格”，分别双击SolidWorks设计树中的“旋转1”，“凸台-拉伸1”特征，在绘图区中选择零件尺寸，在弹出的对话框中将主要值分别复制、粘贴到B1K1单元格。  2)按国标输入每种规格的螺塞所对应的参数值，将文件保存为“外六角螺塞设计表.xls”，如图4所示。

  5、插入系列零件设计表

  1)选择下拉菜单“插入/表格/设计表”，打开“系列零件设计表”对话框，选择“来自文件”，点击“浏览”按钮，找到“外六角螺塞设计表.xls”后确定，在绘图区域弹出Excel表格，在空白处单击退出。

  2)单击ConfigurationManager按钮，进入配置管理，双击各配置，观察零件的变化。

  6、创建零件库

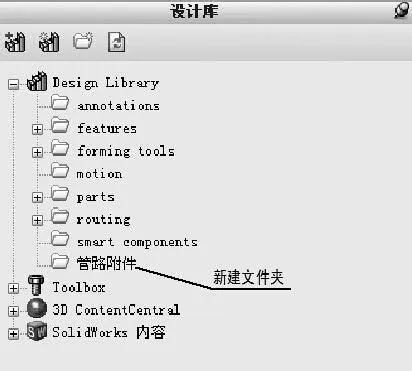

  在设计库中选择“DesignLibrary”点击右键，在快捷菜单中选择“新文件夹”，并将新文件夹重命名为“管路附件”，如图5所示。

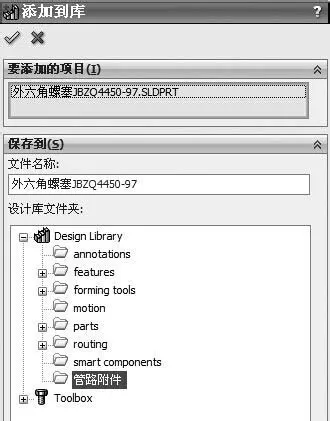

  7、在设计树中选择“外六角螺塞JB4450-1997”，点击右键，选择“添加到库”命令，打开“添加到库”对话框，将文件保存到文件夹“管路附件”中，完成零件库的创建，如图6所示。

  8、零件库调用

  在装配体环境中，选择设计库中“管路附件”文件夹下的“外六角螺塞JB4450-1997”文件，拖放入装配区域，弹出“选择配置”对话框，在对话框中即可选择所需零件的规格，如图7所示。

  9、选择已调出的零件，点击右键，在快捷菜单中选择“配置零部件”命令，弹出“修改配置”对话框。单击配置栏右侧的下拉菜单可重新选择零件配置，更改零件的规格，如图8所示。

  上面就是小编带来的solidworks创建零件库的简单操作教程，小伙伴们都学会了吗?
