SolidWorks制作外棘轮的详细操作
作者：傲骨发布时间：
有的朋友还不清楚SolidWorks制作外棘轮的操作步骤，所以下面小编就带来了SolidWorks制作外棘轮的教程，希望感兴趣的朋友都来共同学习哦。

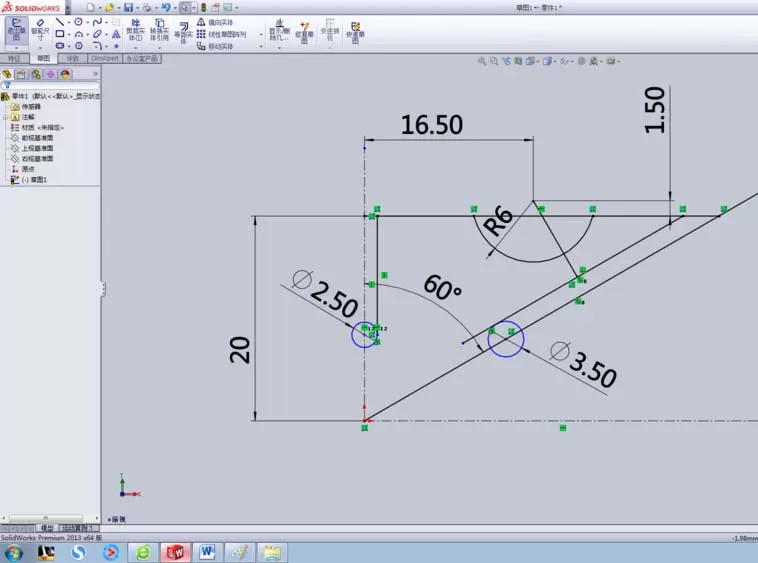

1、新建草图，运用中心线和直线命令绘制如下草图。

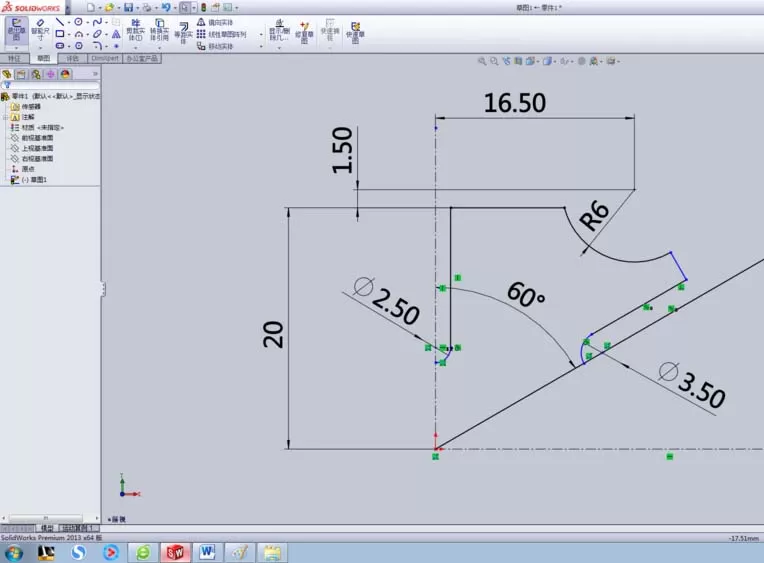

2、点击直线命令、圆命令及3点圆弧命令绘制如下草图。

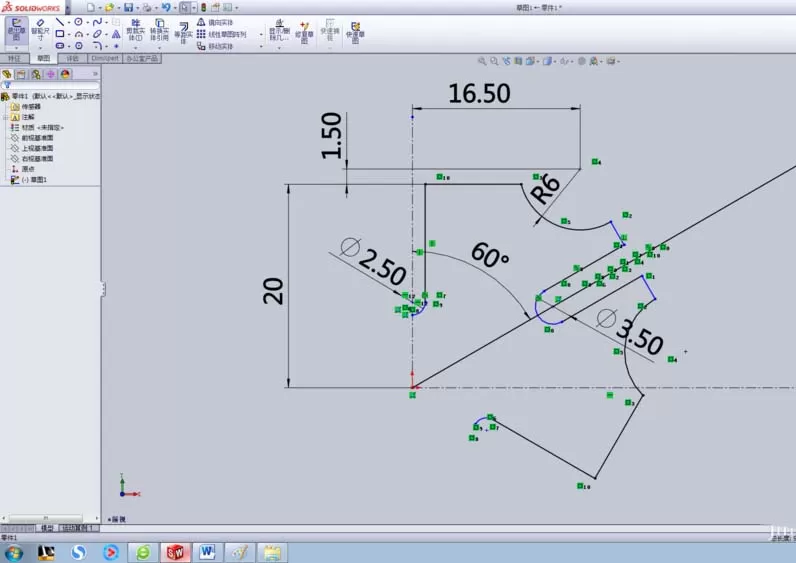

3、点击裁剪按钮减去多余线段，如下图所示。
4、点击镜像命令，镜像基本图，结果如下图所示。

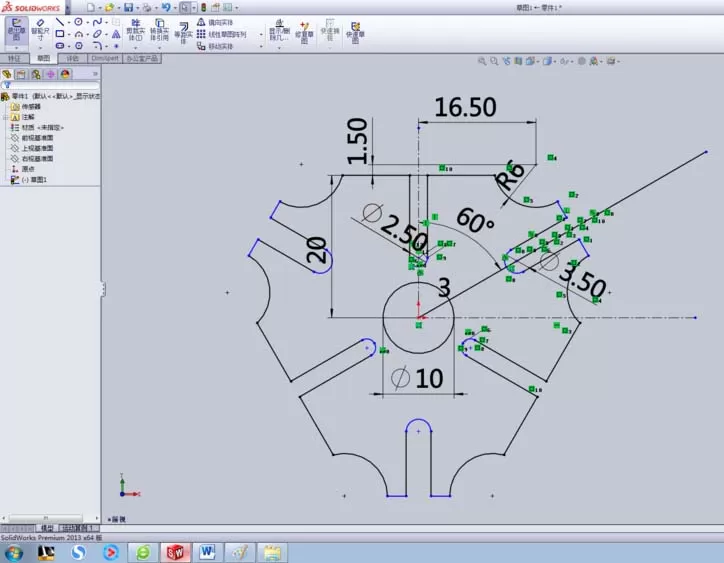

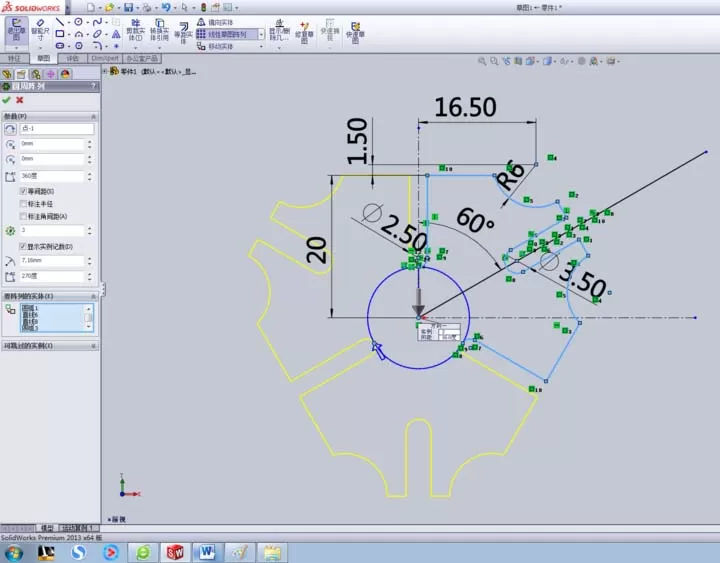

5、选择圆周命令按钮，出现圆周阵列对话框，按下图设置选项，完成阵列。

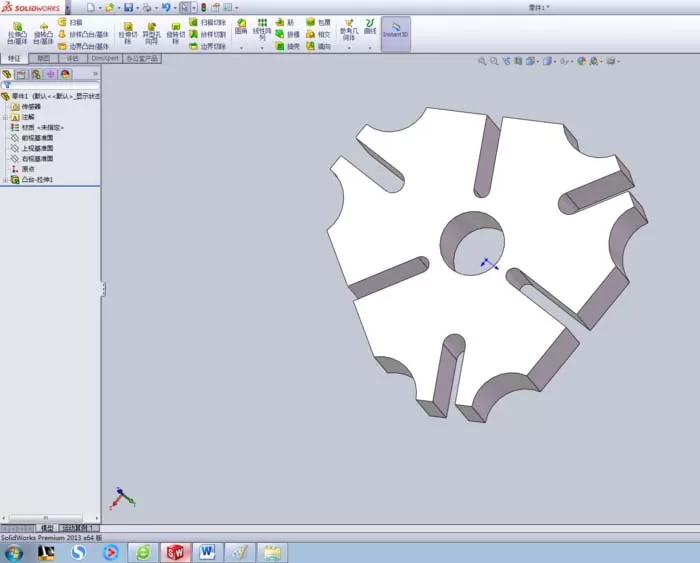

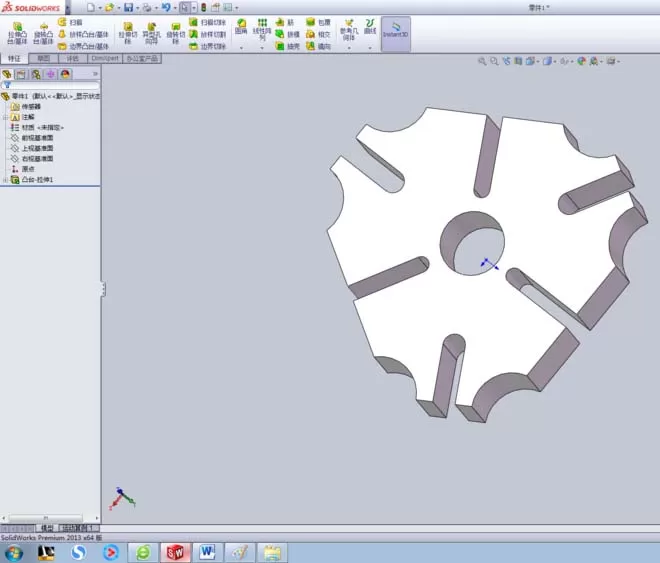

6、选择圆命令，在中心绘制直径为10的圆，如下图所示。选择拉伸凸台/基体命令，输入深度值10，点确定即可。生成的外棘轮机构如下图。
上面就是小编带来的SolidWorks制作外棘轮的详细操作教程，小伙伴们都学会了吗?
