许多小伙伴还不清楚UG10.0制作四方孔的操作过程，下面小编就分享UG10.0制作四方孔的教程，希望感兴趣的朋友都来共同学习哦。

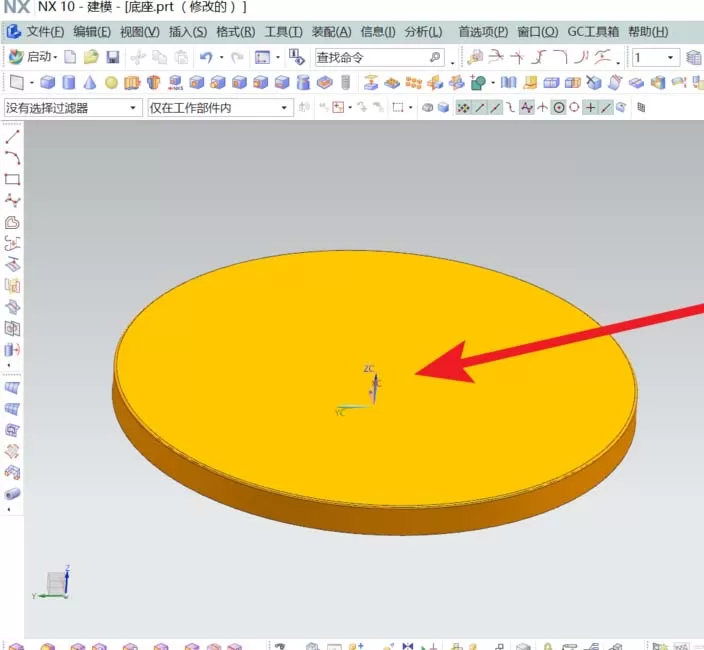

  1、想要在如图所示圆盘的中心开一个26X26的方孔，怎么做?方法有好多种;本次用草图的方式进行方孔的定位，用布尔求差得到方孔，具体步骤如下：

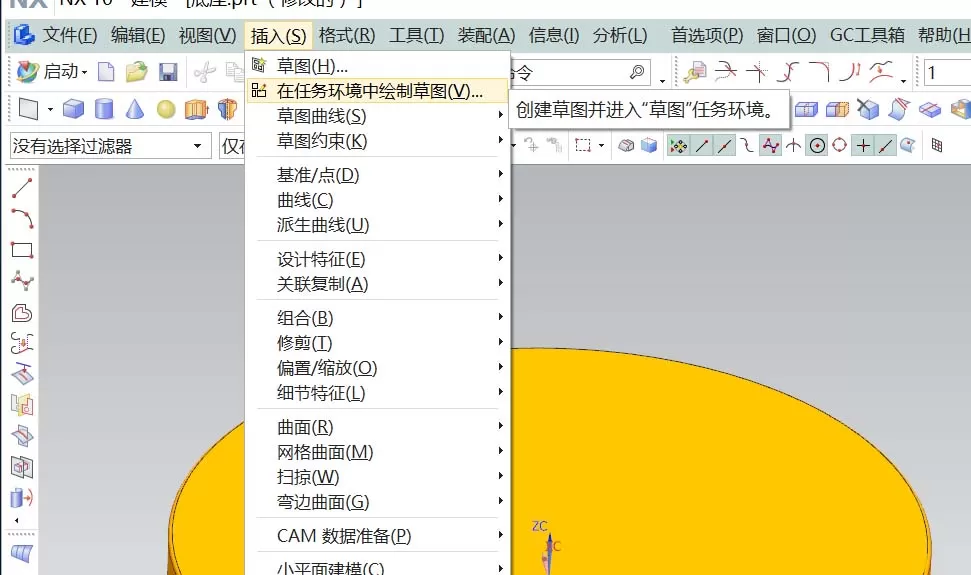

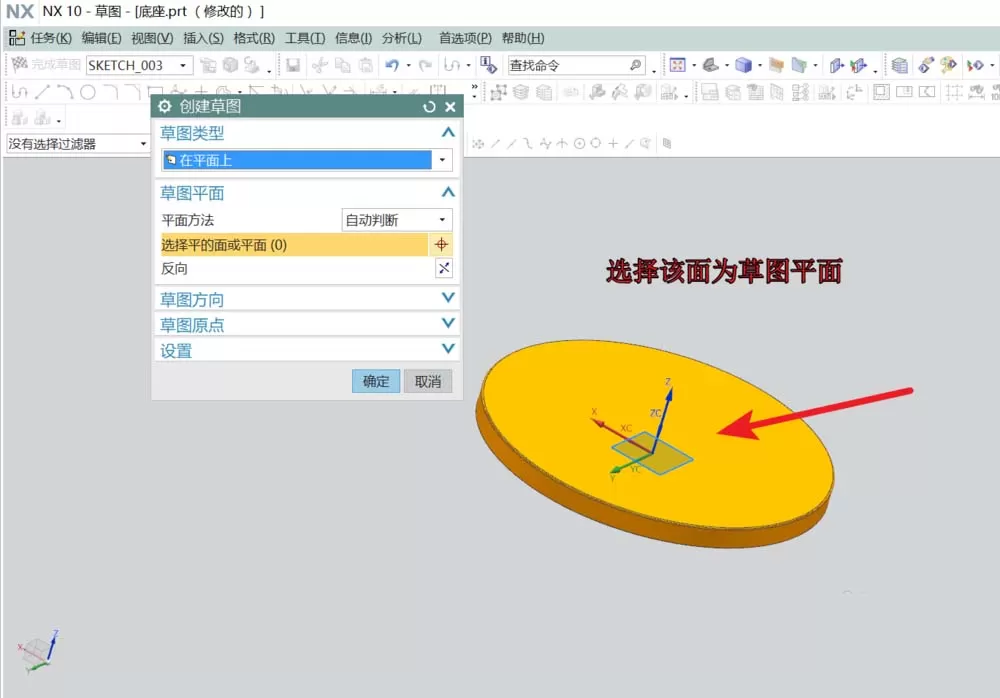

  2、在“插入”菜单中选“在任务环境中绘制草图”，在弹出的对话框中选择圆盘的平面(也就是要开孔的平面)作为草图的平面。进入草图模式，其坐标自动落在圆盘的中心上。

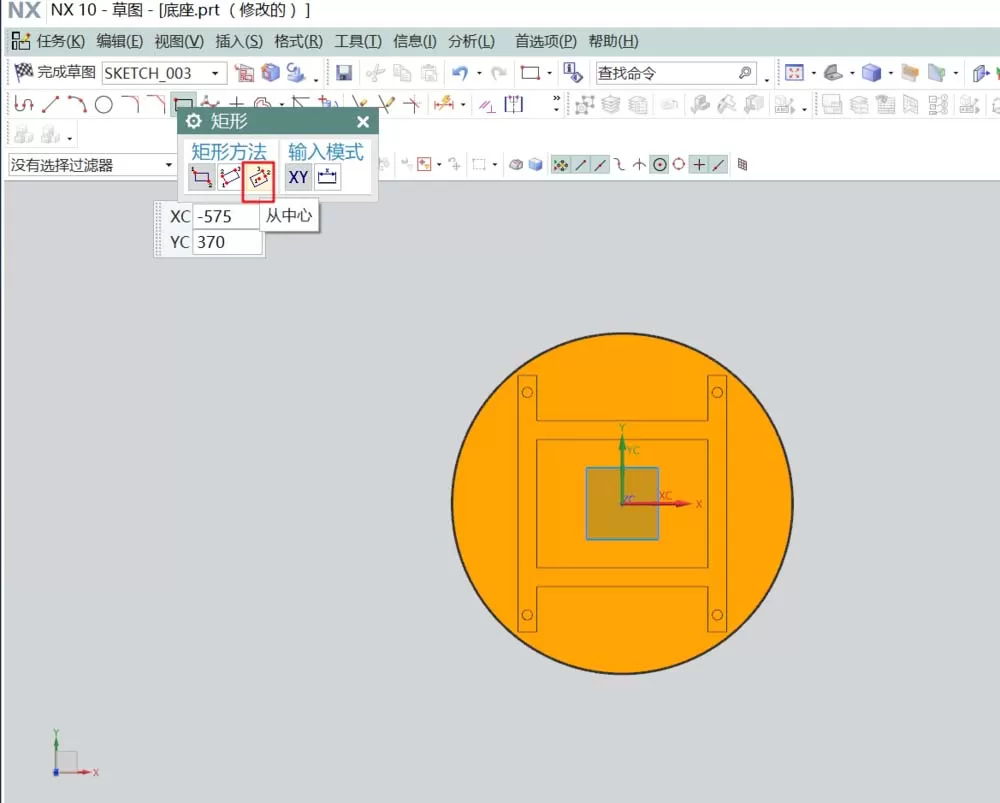

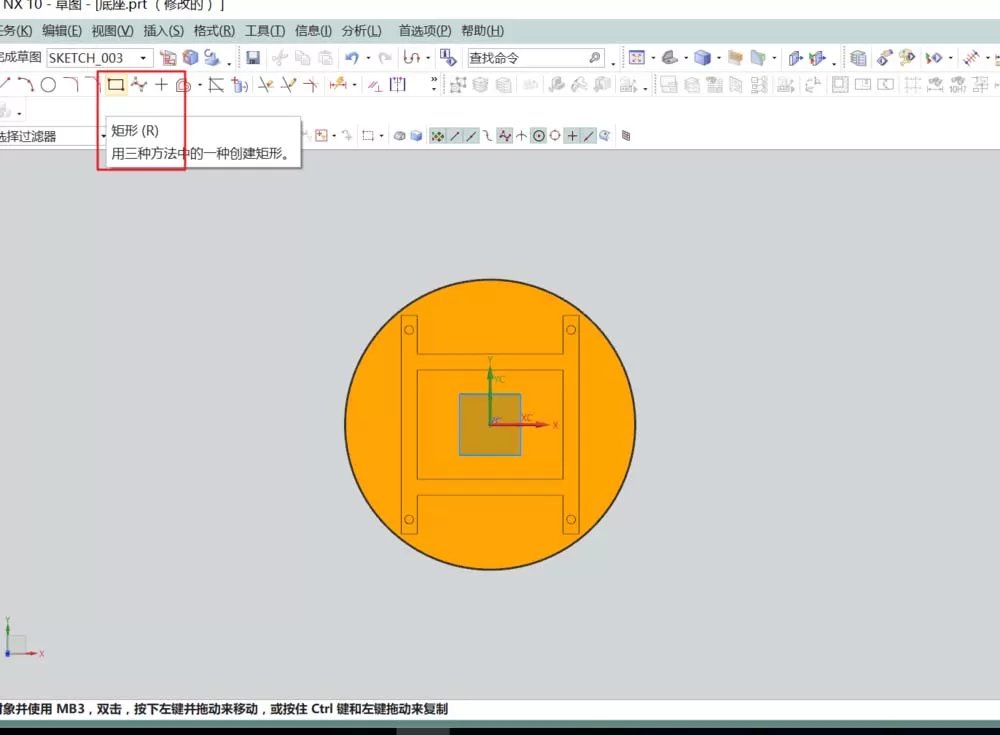

  3、因为要开的孔为四边形，这里直接选用矩形来绘草图;创建矩形有三种方法：1)按二点;2)按三点;3)从中心;可以从其所标的图标中看出三种方法的步骤。这里的方孔是从圆心开孔，所以选用第3种从中心开始最合适。

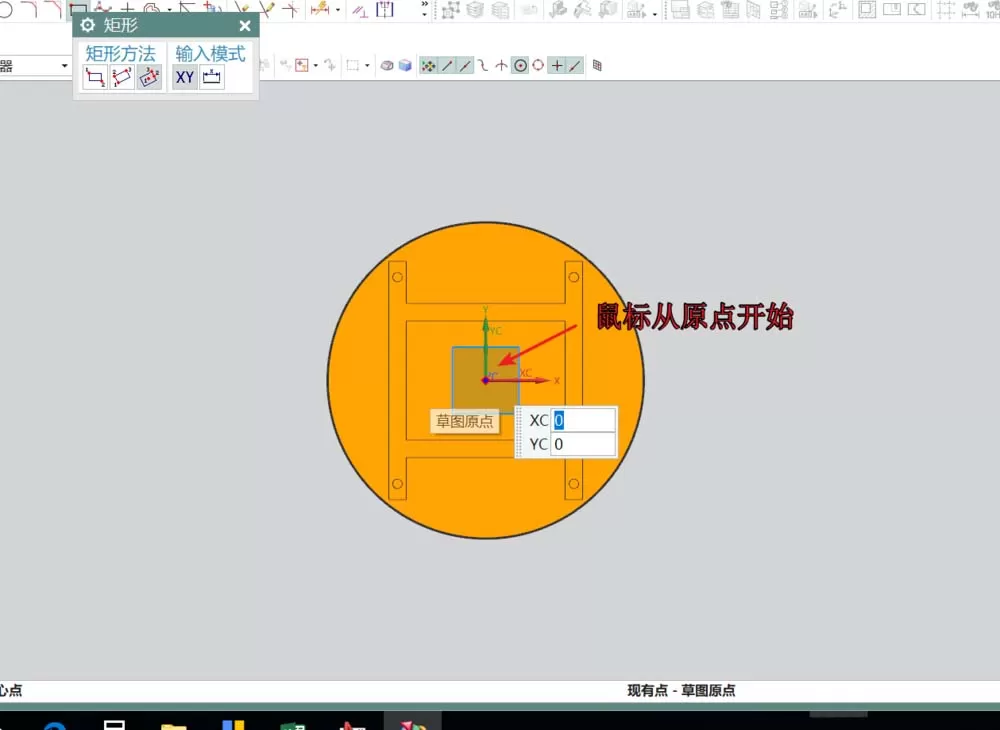

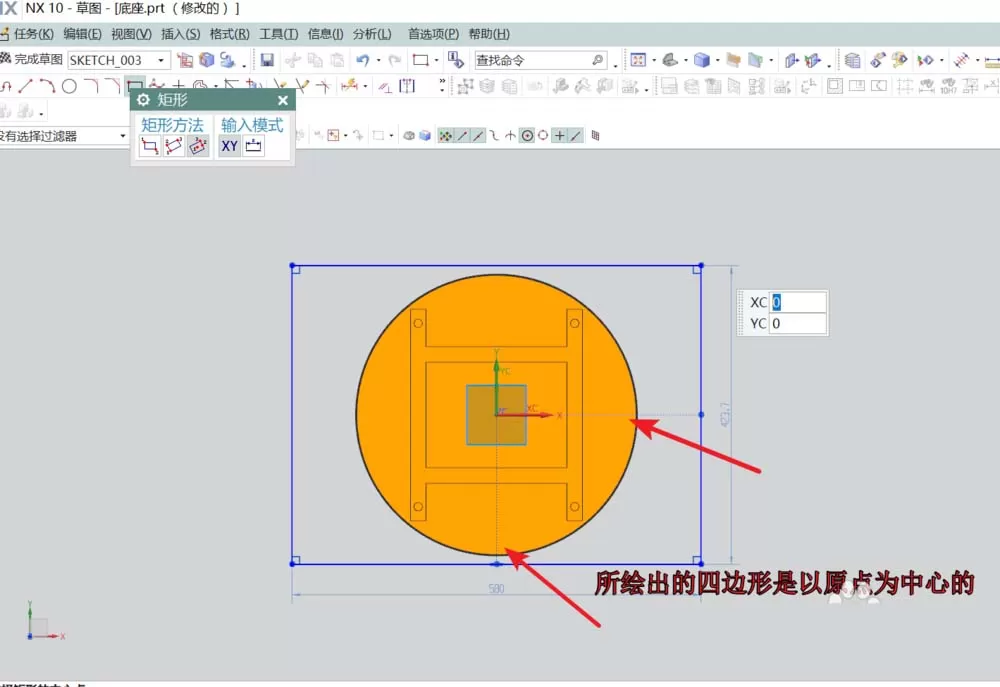

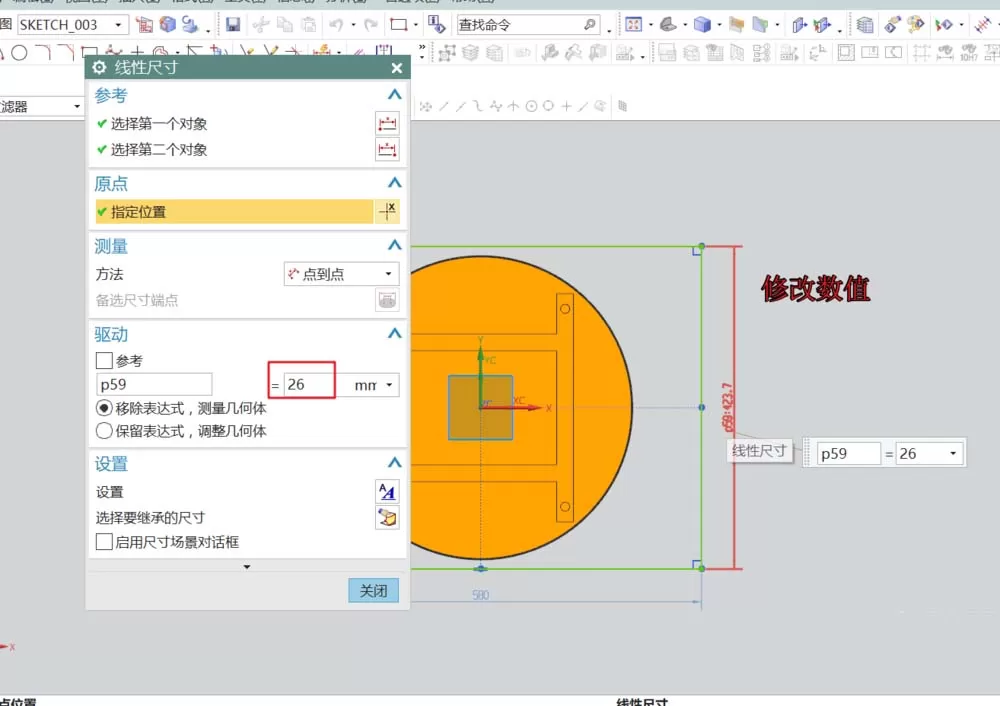

  4、选用从中心开始后，根据提示选定矩形的中心，鼠标点中坐标的原点就是圆盘的中心;确定了中心后，分别向x轴和Y轴点二下，只要保持与二轴平行则可。绘出的四边形软件会自动标出尺寸。这时得到一个以原点为中心的四边形，接下来修改其中的数值;因为是正方形孔，所以只修改一条边的数，另一条边约束为相等则可。

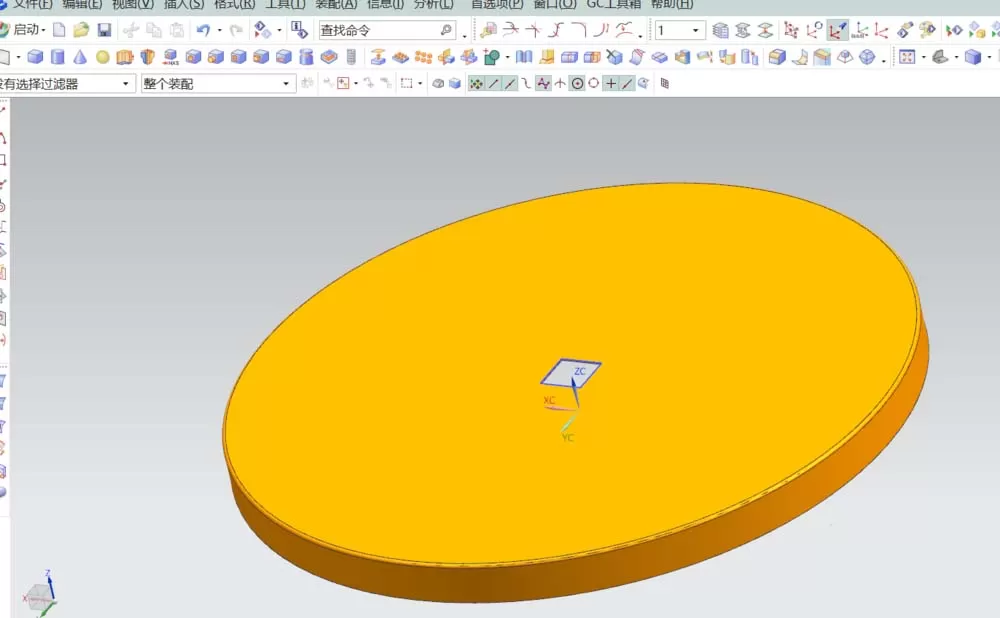

  这样我们就得到了方孔的截面了。

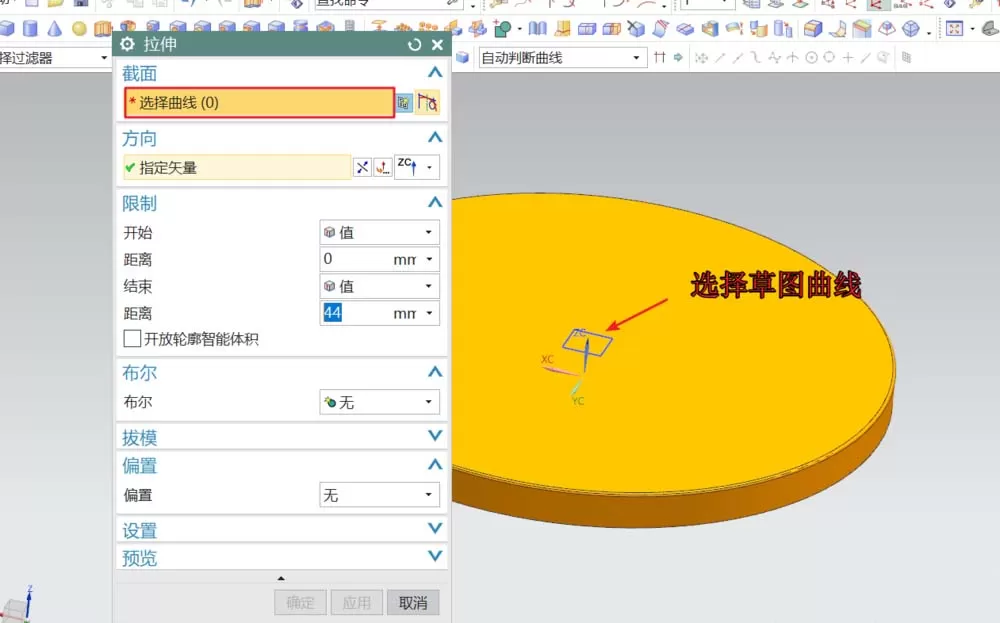

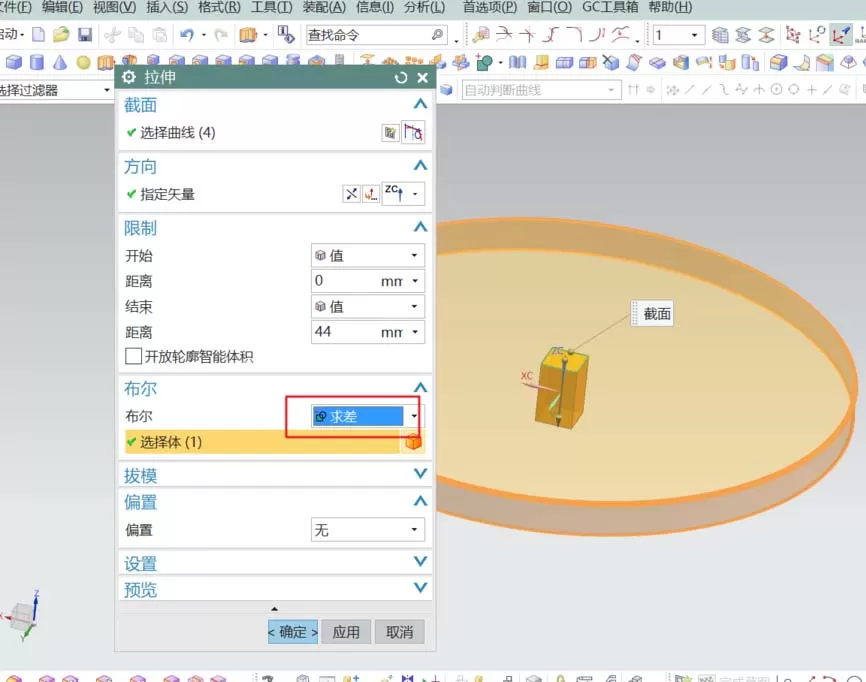

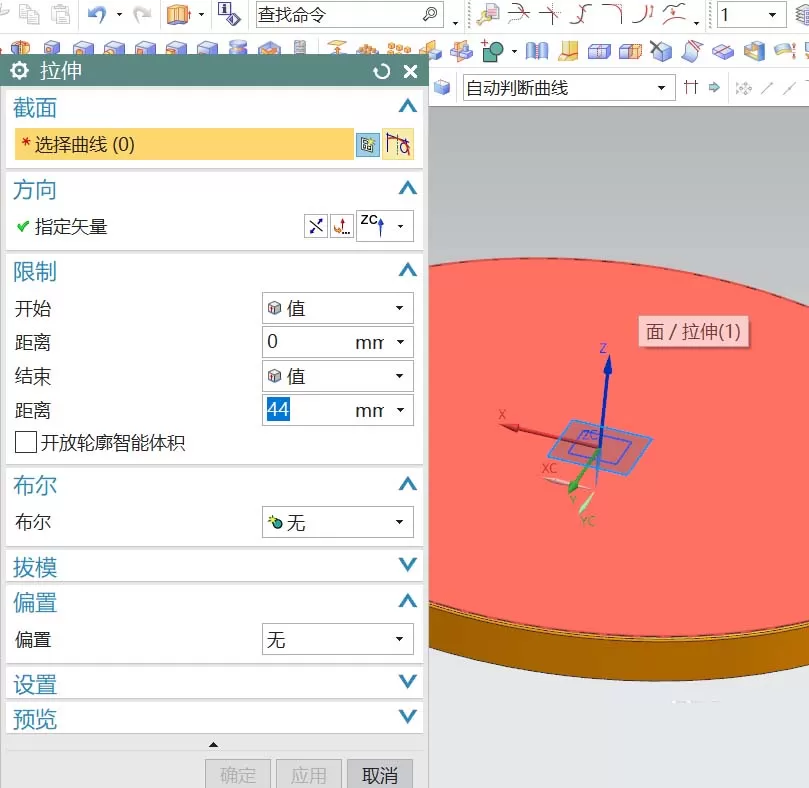

  5、退出草图模式，选用拉伸，根据对话框选择刚才绘出的正方形曲线为截面线，其拉伸方向为圆盘面的反向(-Z轴)，数值只要穿过圆盘则可;在布尔选项中选择“求差”，提示选择体，这时选择圆盘。软件自动认为拉伸出来的体为工具体。点确定，开孔完成了!

  上面就是小编带来的UG10.0制作四方孔的操作过程，小伙伴们都学会了吗?
