现在很多朋友都喜欢使用UG软件，不过部份朋友还不清楚UG非切削移动参数设置流程，所以下面小编就带来了UG非切削移动参数设置教程，一起来看看吧!

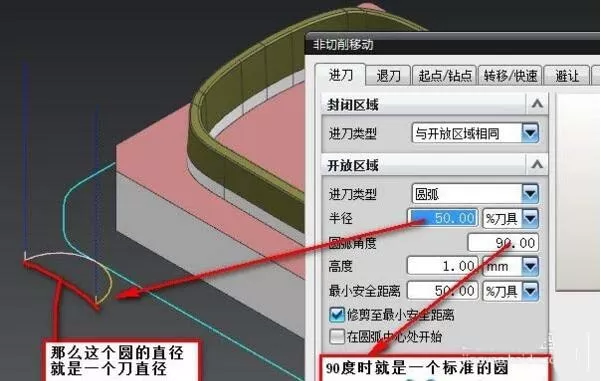

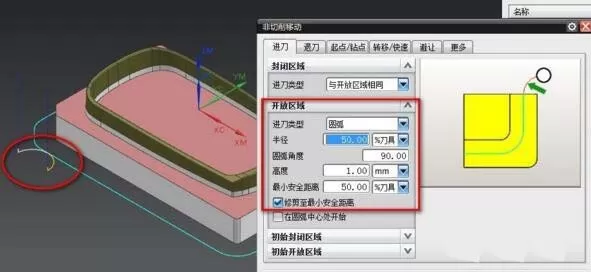

  1、设置进刀类型为圆弧，半径50%，圆弧角度90时即为一个标准的半圆。

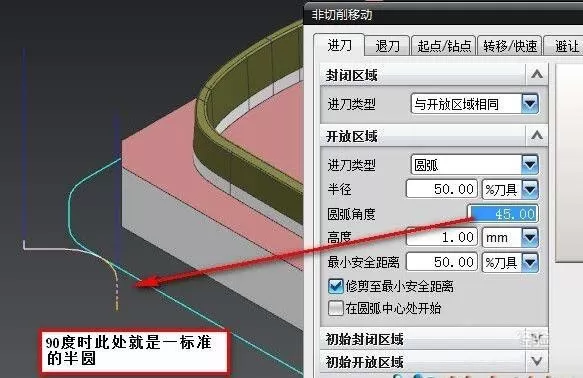

  2、如果圆弧角度不是90那么得到的效果如下图所示将不是一个标准的半圆。

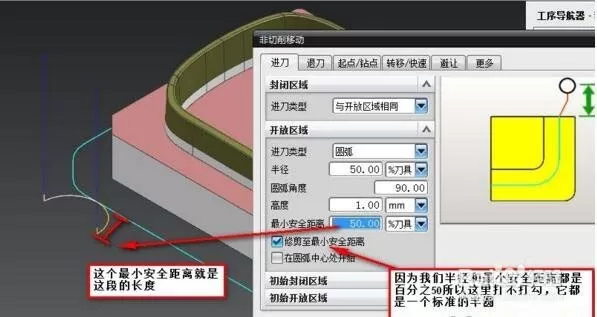

  3、最小安全距离如下图所示，如果最小安全距离的数值跟半径的数值一样，那么下面的修剪至最小安全距离勾不勾选都没有作用了。

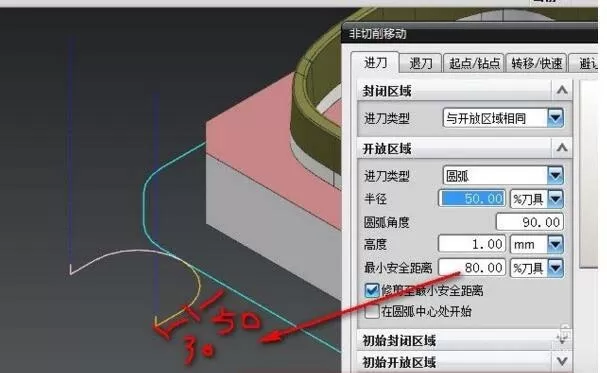

  4、如果最小安全距离的数值大于半径，本身就是安全的，避开踩刀的可能，所以下面修剪至最小安全距离勾不勾选都已不重要了。

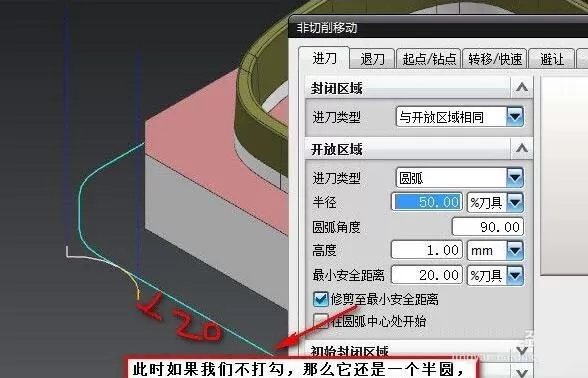

  5、如果设置最小安全距离的数值小于半径，那么此时修剪才起作用。勾选之后呢，最小安全距离就不是半径值了。

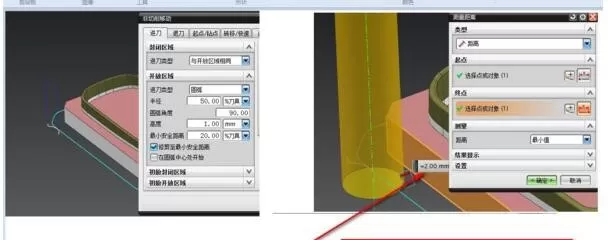

  6、那么到底输入多少才合适，只要保证它这个数值大于你留下的部件余量就可以，例如部件余量为0.2mm,刀具直径12，那么20%就够了，也可以点击确认之后，把刀具放在工件旁，用测量工具测量距离就知道了。但是建议半径跟最小安全距离设置成一样的数值，美观一点。

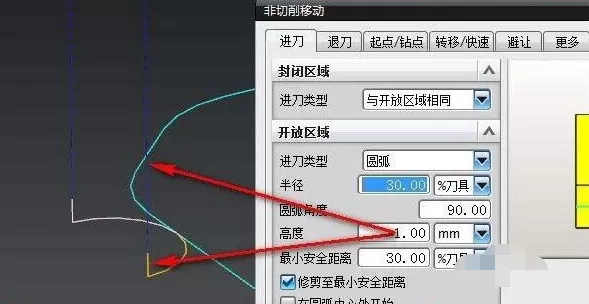

  7、这里的高度设置，大于我们的底部余量即可，因为即使黄线踩刀，也是进给踩刀，但是如果小于底部余量，那么蓝线踩刀就会撞刀了，很危险，因为蓝线是G00的进刀。

  上面就是小编带来的UG非切削移动参数设置流程，小伙伴们都学会了吗?
