今天小编就来讲解UG10.0拔模体命令使用技巧，想要了解的朋友就看下文吧，希望可以帮助到有需要的小伙伴哦。

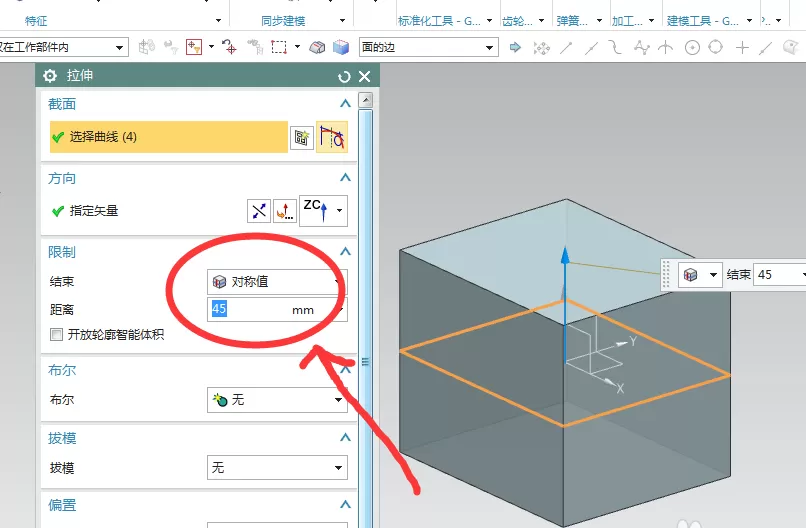

  1、在建模命令下，使用拉伸命令创建一个对称的实体，其绘图结果如下图;

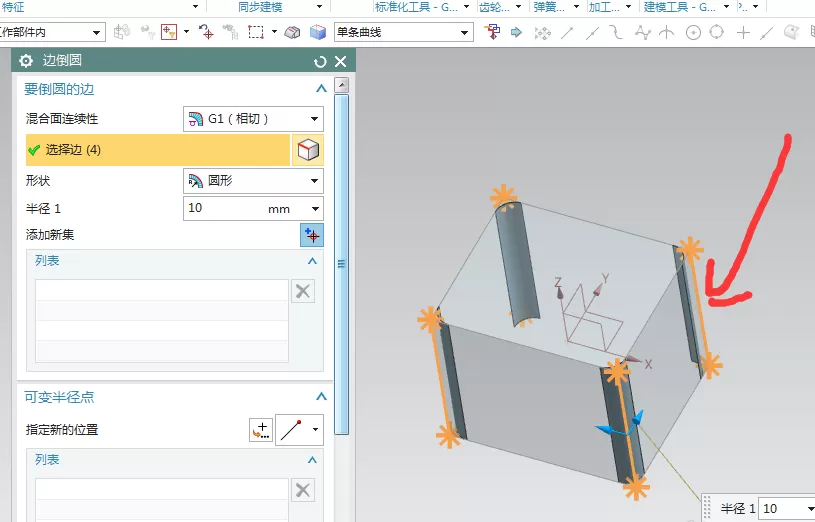

  2、使用边倒圆角命令，为刚绘制的四方体的四条边线增加倒圆角特征;(其目的是为了使体的面存在相切，以便等下快速地选择)

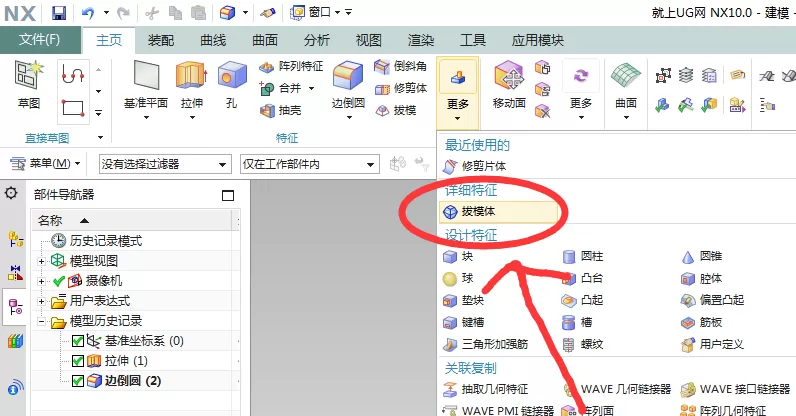

  3、拔模体命令在：主页菜单-详细特征-拔模体;

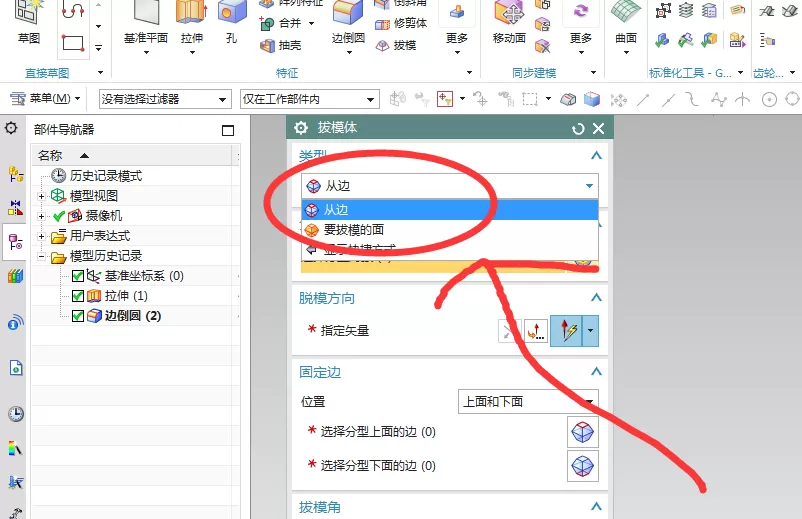

  4、执行拔模体命令后，其弹出的操作对话框如下图;

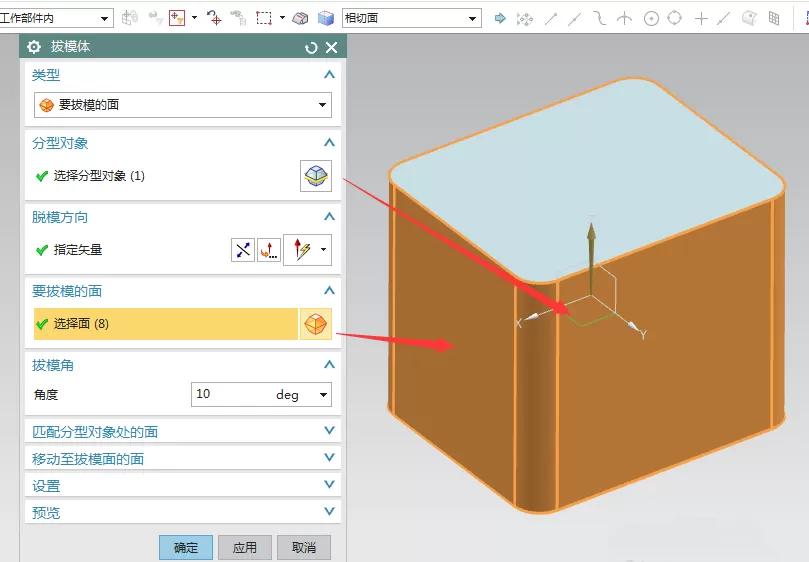

  5、在分型对象上选择中心面;在方向上选择Z轴;要拔模的模选择体的表面，然后点确定;

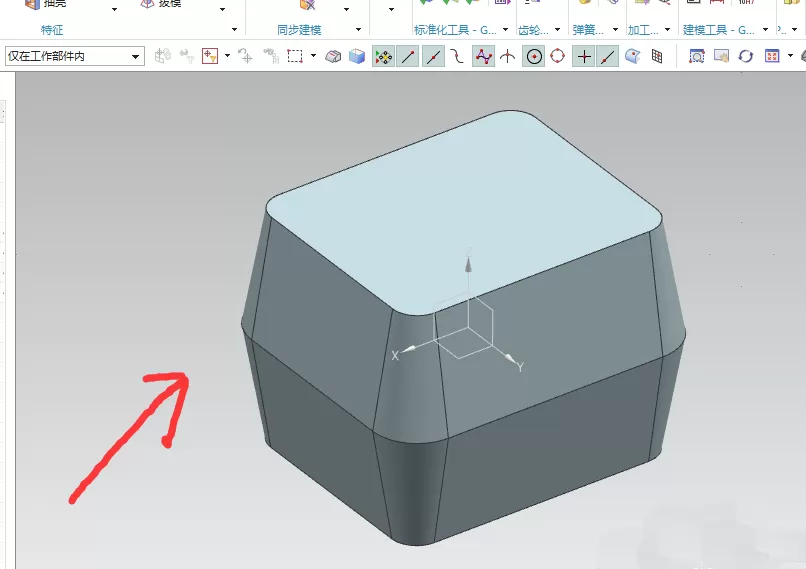

  6、执行过拔模体命令的实体，其结果如下图;

  7、设计心德：一般的设计中，我们都是使用拔模来为零件增加角度，很少使用拔模体，不过当遇到可以使用拔模体的零件时，使用其可以快速地为所创建的面增加拔模。

  上面就是小编带来的UG10.0拔模体命令使用教程，小伙伴们都学会了吗?
