UG软件很多朋友都在使用，那大家清楚UG绘制滚花零件模型的操作步骤吗？若不清楚，那就看看下文UG绘制滚花零件模型的教程吧。

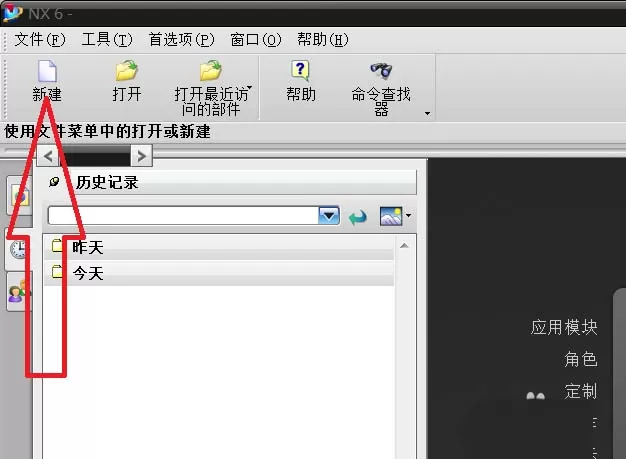

  1、打开UG软件，点击新建

  2、选择模型后点击确定

  3、小编绘制了一个调节螺母，调节螺母表面是需要滚花的，接下来小编就图文详细介绍

  4、绘制一个三角形，使其一个角深入表面一点点，如果现在还不太明白我说的，没关系，继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图

  5、绘制一条紧贴滚花面的螺旋线，这条螺旋线是用来做扫掠命令的路径

  6、使用扫掠命令做出如图所示的扫掠零件

  7、把调节螺母毛胚和刚才做的扫掠零件 使用布尔操作中求差，求差后毛胚表面生成一个细长的V型面(其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹)

  8、然后就是要把这个痕迹(V型面)阵列，点击实例特征命令

  9、在弹出窗口中 选择图样面

  10、然后在弹出窗口中填好一系列信息，可以看到小编填的数据面，选中那个V型面，它是有两个面组成的轴，选择中心轴。小编把角度设置的是5°，72个刚好是360°。完成后的效果如图所示。这样就完成一半了

  11、接下来就是重复上述步骤，只不过再做螺旋线时把方向改一下，原来是右旋，再做的时候改成左旋。

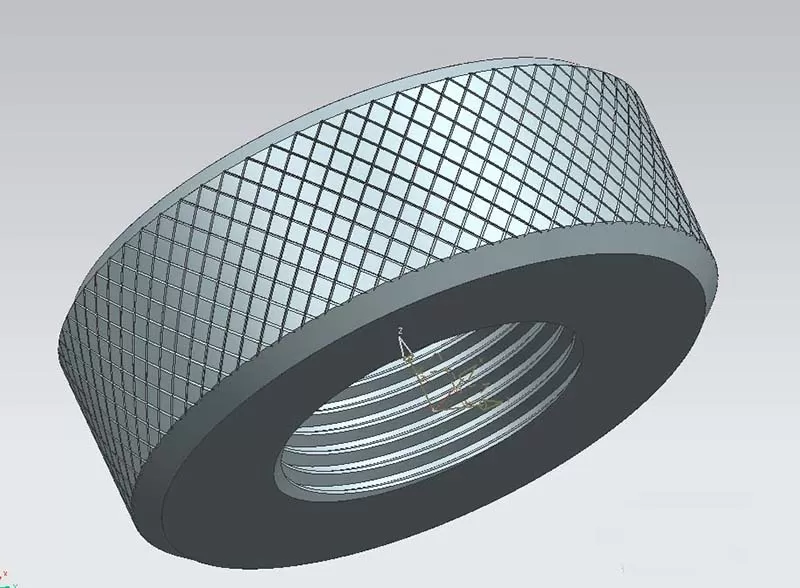

  12、完成后的效果

  上面就是小编带来的UG绘制滚花零件模型的操作步骤，小伙伴们都学会了吗?
