今天小编就来讲解UG NX10.0做出棘轮机构仿真动画的操作步骤 ，需要学习的朋友就看下文吧，希望可以帮助到有需要的小伙伴哦。

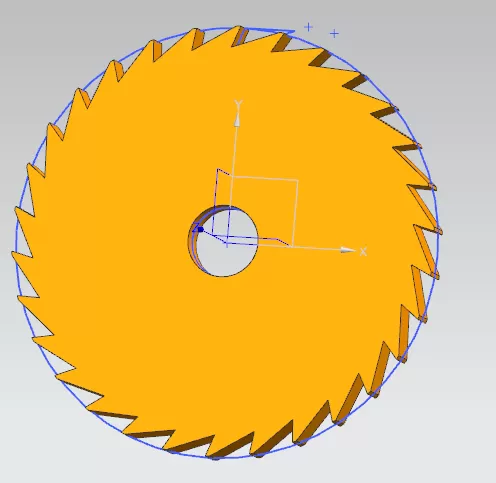

  1、分别在四个模型文件内建立棘轮、棘爪、棘轮轴和棘爪轴。主要注意棘爪的末端角度尽量小点，避免和棘轮两齿之间干涉。

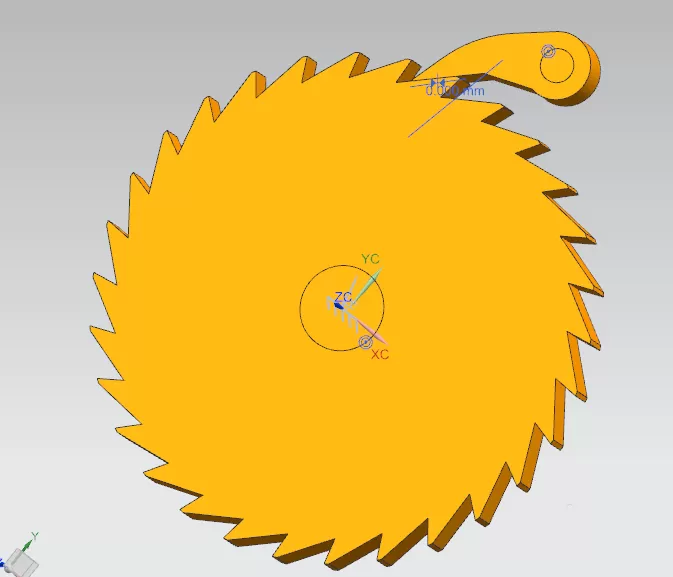

  2、画完部件后就是装配。如图

  3、装配中定义棘轮和棘轮轴同心约束。为了使棘爪和棘轮上表面在一个平面内，故定义二者面的距离为0。棘爪和棘爪轴为同心约束。主要注意还要使棘爪下表面和棘轮轮齿上表面接触对齐。

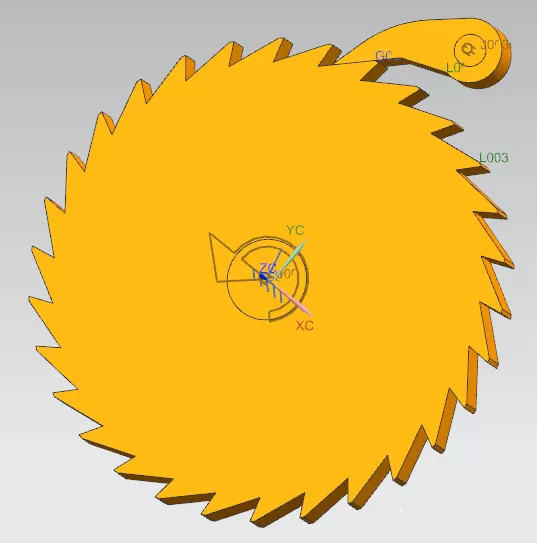

  4、装配完成后进入运动仿真环境。定义两个轴为固定连杆。棘轮和棘轮轴定义旋转副，并定义驱动为恒定转速。棘爪和棘爪轴定义旋转副。定义完成如下图。

  5、接下来定义连接器：

  一、3D接触：操作体为棘爪，基座为棘轮

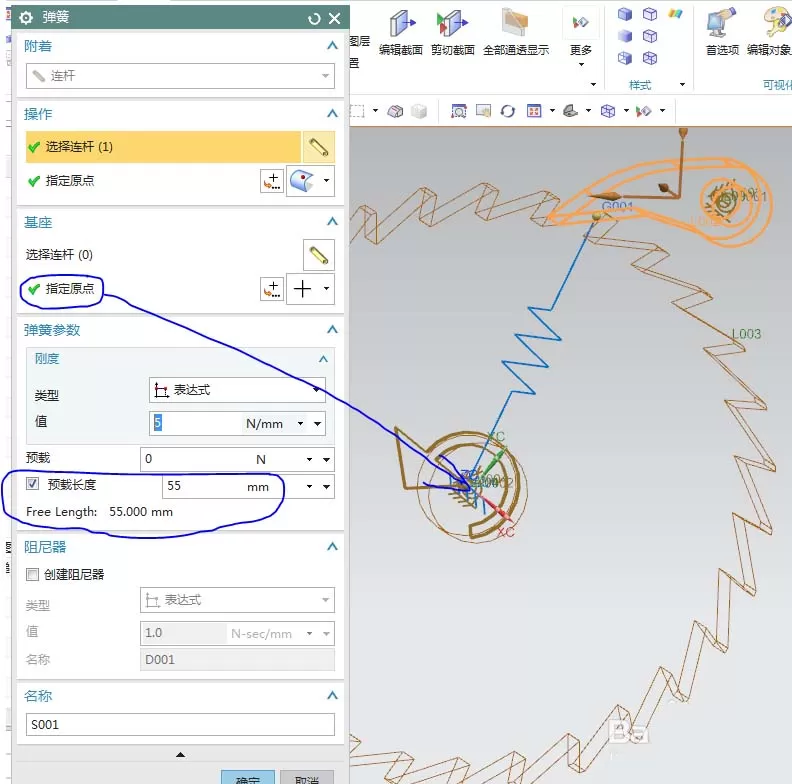

  二、弹簧

  附着下选连杆，操作部分取棘爪下表面，基座部分选棘轮轴心点，即弹簧一端在棘爪下表面，一端固定在棘轮轴中心，为棘爪压紧棘轮提供力。刚度可自定，自由长度比程序给出的测量值稍小一点即可(程序给出的值是根据你定义的两点自己算出来的距离)

  6、定义好3D约束和弹簧后的连接器如下图

  7、完成上述步骤即可进行求解，观察动画

  上面就是小编带来的教程，小伙伴们都学会了吗?
