你是否想了解UG10.0设计出工程图的简单操作？下面就是小编带来的UG10.0设计出工程图的操作方法，赶紧来看一下吧，相信对大家一定会有所帮助哦。

  1、软件启动后，其是空白的，此时需要打开一个要出工程图的图档;

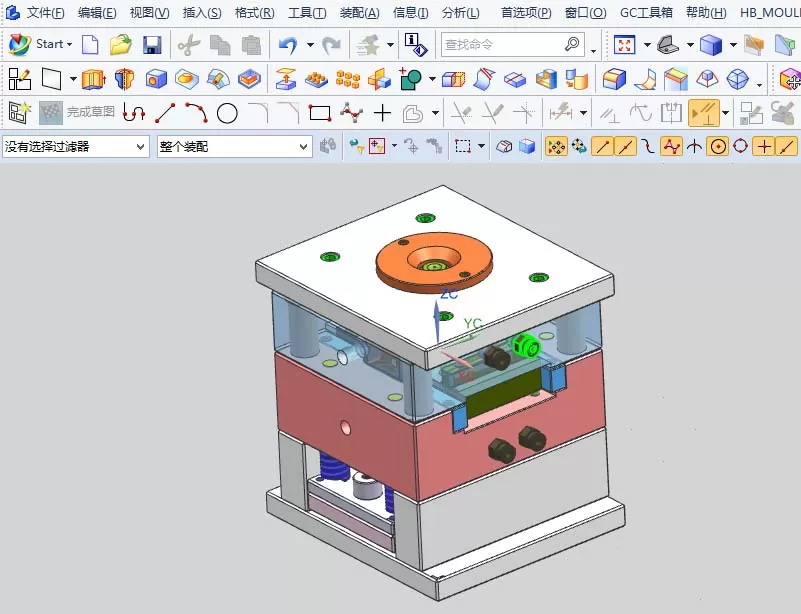

  2、下图是我打开的一套设计好的模具三维;

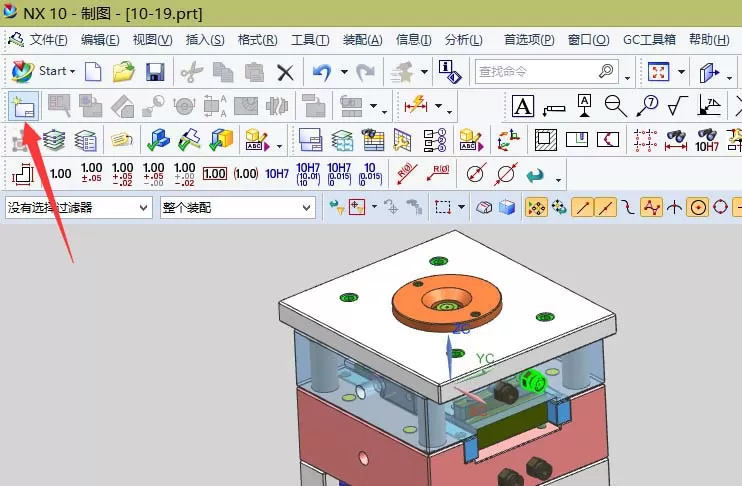

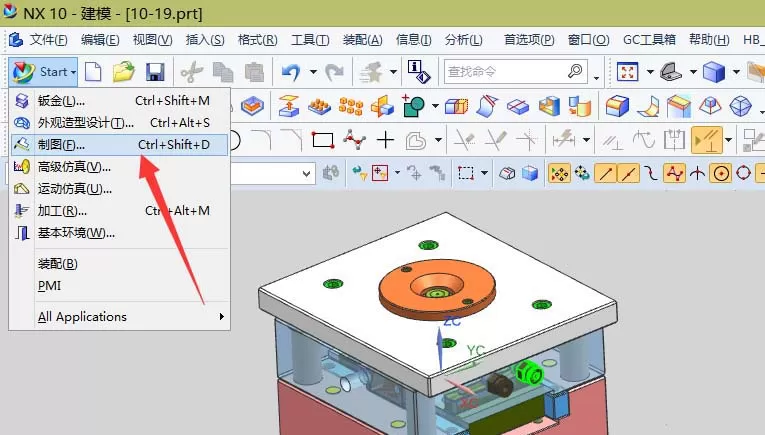

  3、点起始，找到制图功能;(当然也可以使用组合键ctrl+shift+d进入到制图模式下)

  4、新建一个图纸页;

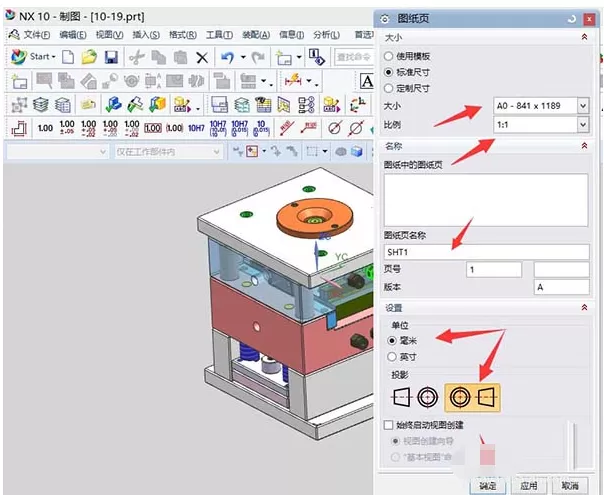

  5、在弹出的新建对话框中，按下图箭头指示进行设置即可;(只需要选择，其它都按默认即可)

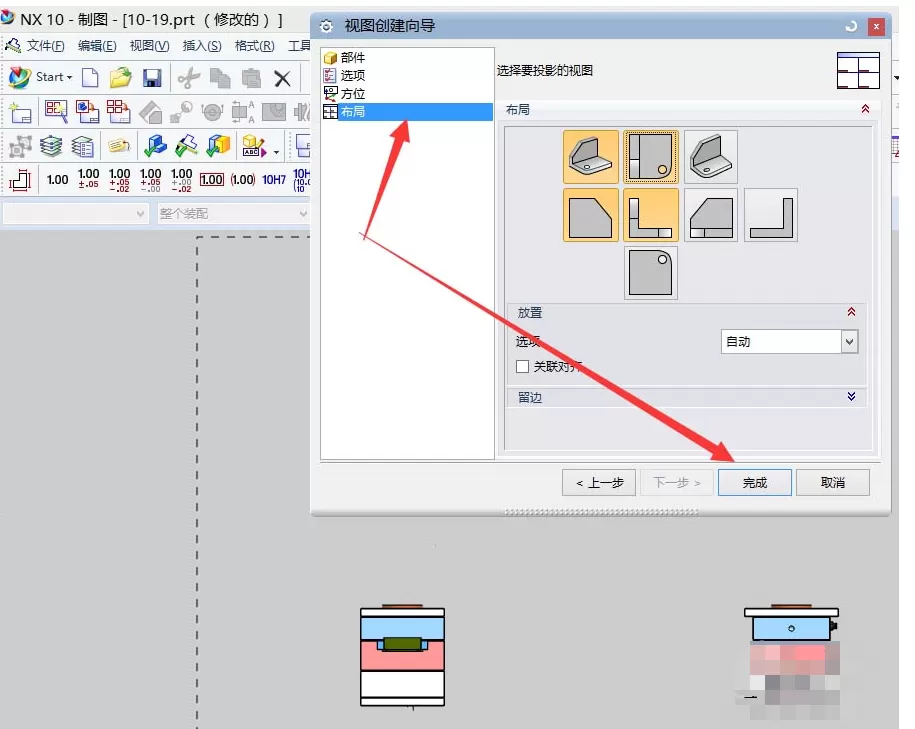

  6、启动视图中的自动创建功能，在布局中选择需要创建的方位;

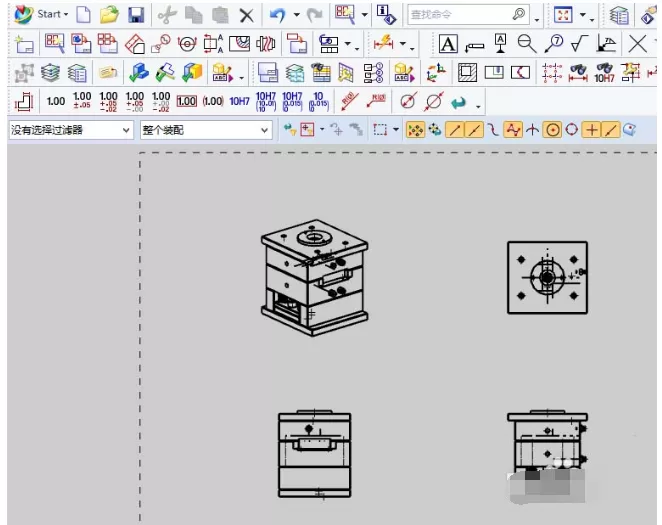

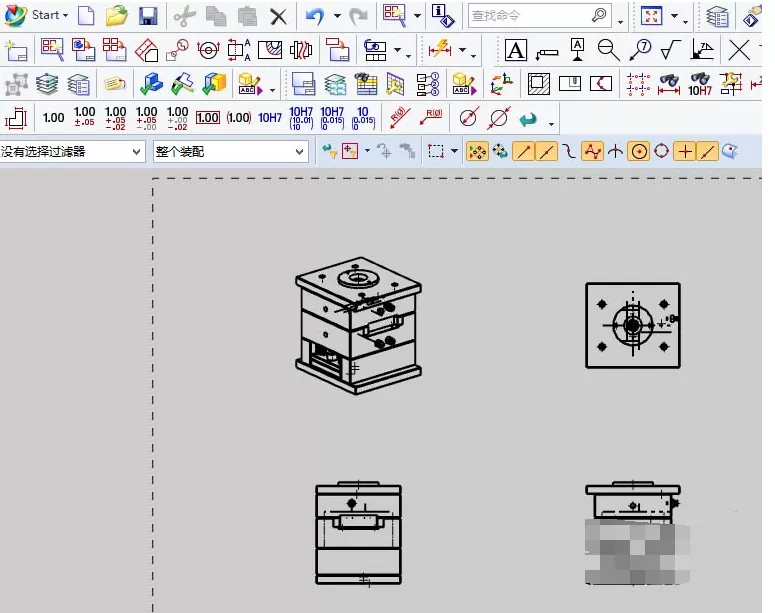

  7、确认后，得到的图形如下，接下来对其进行标注尺寸就好啦。

  上面就是小编带来的UG10.0设计出工程图的简单操作教程，小伙伴们都学会了吗?
