使用UG在球体偏上位置绘制曲线的具体操作
作者：鬓上发布时间：
对于使用UG在球体偏上位置绘制曲线的具体操作不明白的朋友们，快来学习小编准备的这篇使用UG在球体偏上位置绘制曲线的教程吧，相信会有所帮助。

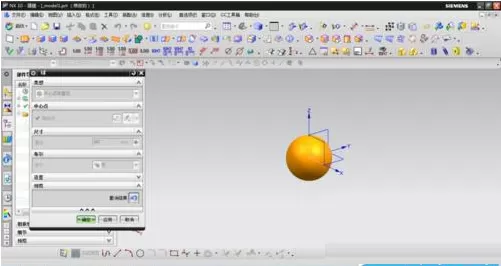

1、选择插入设计特征中的圆命令，指定圆心和直径，创建一个圆的模型。

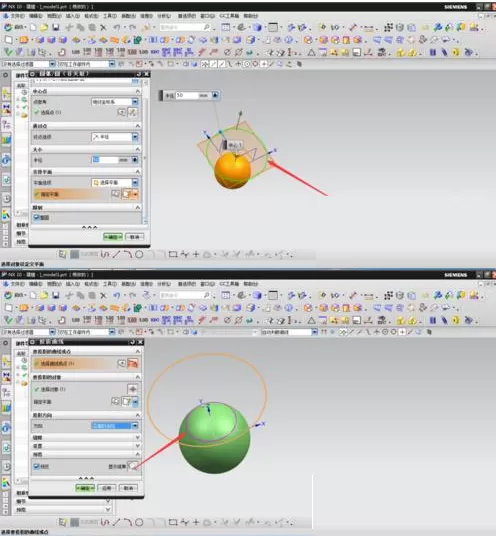

2、在圆以外的平面上绘制一个圆曲线，选择投影曲线，将圆曲线沿垂直面方向投影到实体圆上。

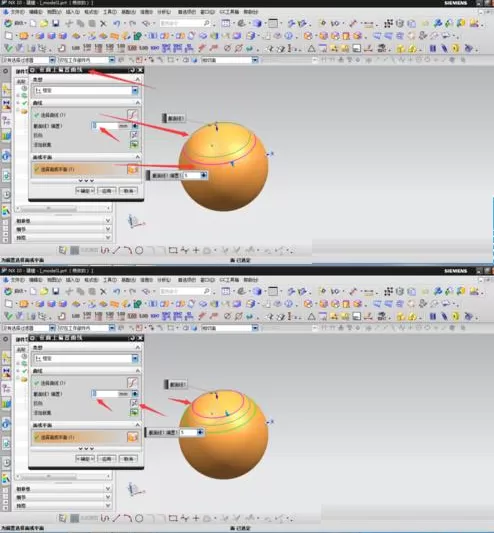

3、选择插入派生曲线中的在面上偏置，选取圆上的投影线，设置偏置距离，曲线按该尺寸自动偏置到圆上，点击反向，则偏置曲线缩小。

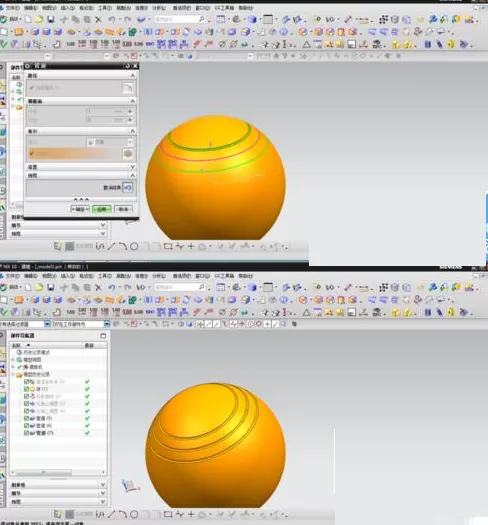

4、点击管道命令，分别选择几条曲线，生成实体求差。最后效果如图。
注意事项：
注意往曲面上投影曲线一般选面的法向。
上面就是小编带来的使用UG在球体偏上位置绘制曲线的具体操作教程，小伙伴们都学会了吗?
