利用UG制作出变螺距螺杆的模型的具体步骤
作者：对味发布时间：
今天小编和大家一起学习的是利用UG制作出变螺距螺杆的模型的具体步骤，一定有许多朋友很是期待吧，下面就是详细的操作流程。快来学习吧！
1、先创建一个圆柱体模型，使用圆柱体命令或拉伸命令。
2、选择插入/曲线/螺旋线，螺距选择为线性，输入起始和终止螺距，选择起点偏移10毫米，直径与圆柱体一致。
3、选择螺旋线端点新建基准面绘制截面草图，我这里绘制的一个长方形。

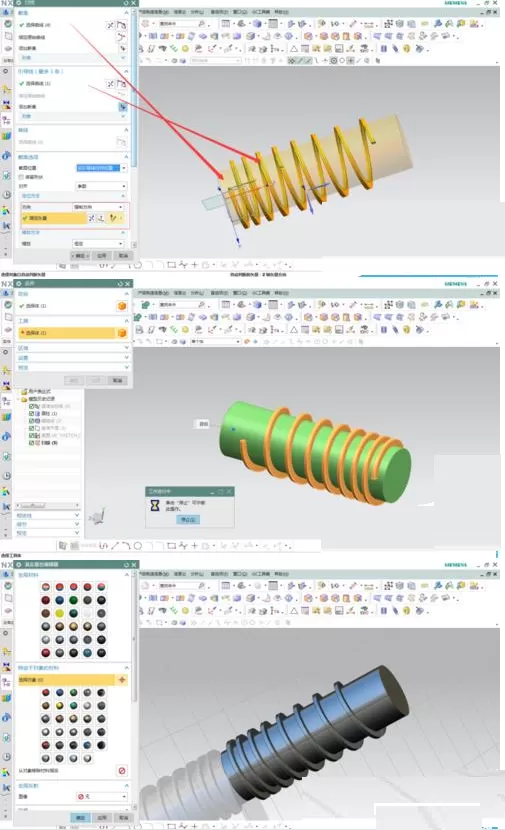

4、选择扫掠命令，选取草图为截面线，螺旋线为引导线，选择固定方向扫掠，生成变螺距螺杆特征，求和后进行材料着色，效果如图。
注意事项：
注意扫掠时要选择固定方向，否则截面会随螺旋线扭转。
上面就是小编带来的利用UG制作出变螺距螺杆的模型的具体步骤，小伙伴们都学会了吗?
