各位清楚SolidWorks绘制出钢管框架的操作步骤吗？今天小编就分享了SolidWorks绘制出钢管框架的细教程 ，赶紧来看一下吧，相信对大家一定会有所帮助哦。

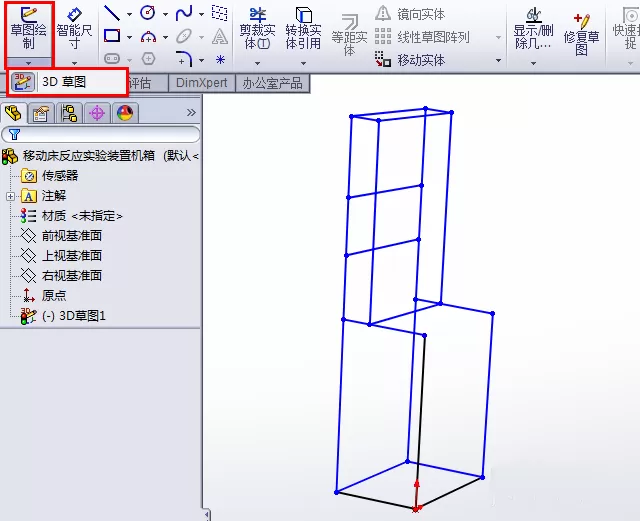

  1、新建一个零件，点“草图”——“草图绘制”下拉菜单里的“3D草图”，然后用“直线”等工具画出框架的草图，这里注意空间草绘直线是按照XYZ轴方向画的，如果要改变方向，按Tab键就可以切换了。

  2、在软件上方工具栏空白处右击鼠标，在下拉菜单中找到“焊件”，点击，启用“焊件”工具条，在其上点击“结构构件”。

  3、选择你所需要的结构件，然后在3D草图的线条上点击，就会自动生成结构件了。这里要注意一下，点线条不是一下全部点完，而是要分组的。比如地面四条一组，其上竖着的四条另一组(点完一组后，点“新组”按钮就会创建新组了)，这样管与管的连接处才不会出现错误，具体操作一试便知，这里文字也讲不清楚。

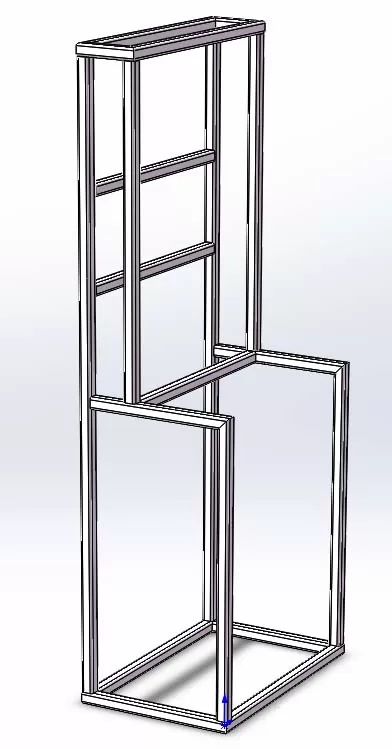

  4、所有的结构件都装好后，确定，就可以得到如图所示的框架模型了。可以发现结构件是以所画的3D草图线条为中心线摆放的，所以如果我们所画的线条是弯的，结构件也会顺着草图轨迹弯掉。

  5、效果图。

  上面就是小编带来的操作教程 ，希望可以帮助到大家。
