各位清楚SolidWorks绘制轴承座零件模型的具体操作吗？今天小编就分享了SolidWorks绘制轴承座零件模型的详细教程 ，赶紧来看一下吧，相信对大家一定会有所帮助哦。

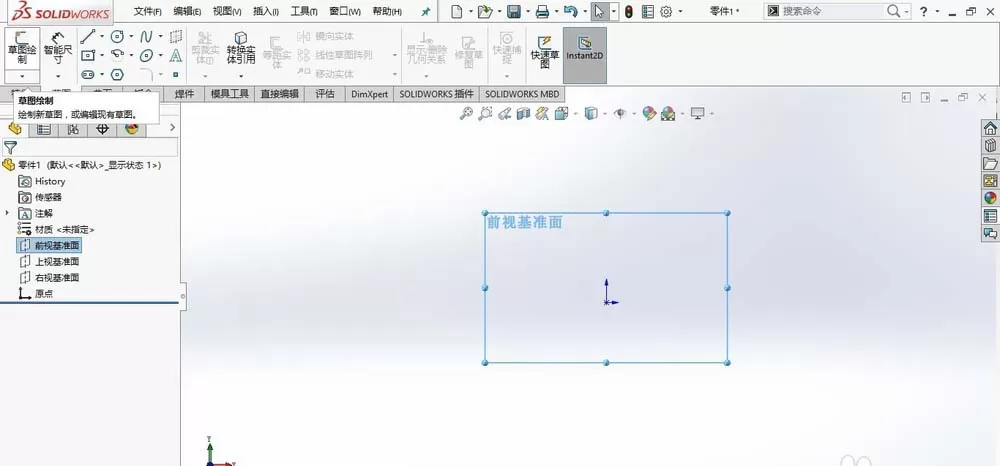

  1、打开SolidWorks2016，新建一个零件模型。选择前视基准面，绘制草图。绘制具有如图所示几何关系的草图。

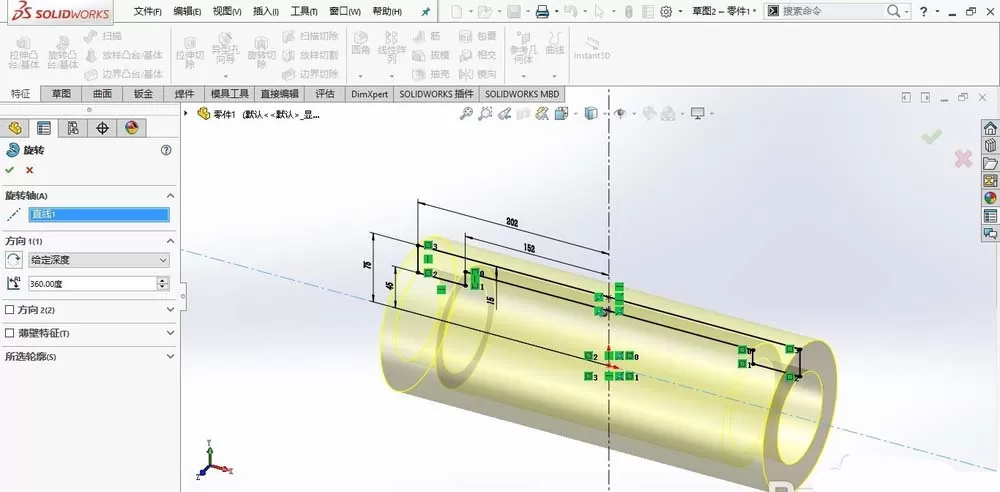

  2、单击特征，“旋转凸台/基体”命令，选择如图所示中心线作为旋转轴，其它参数保持默认，单击确定，生成旋转凸台。

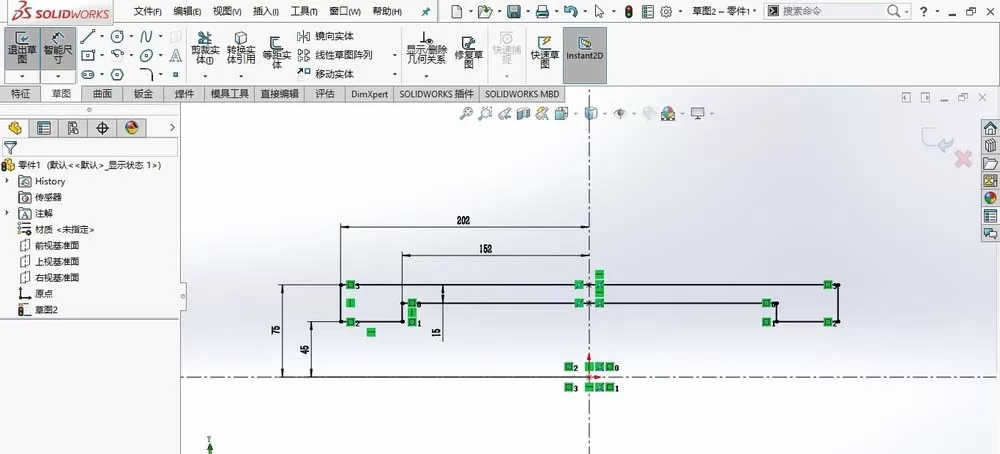

  3、正视于右视基准面，在右视基准面上绘制草图。绘制具有如图所示几何关系的草图。

  4、单击特征，“拉伸凸台/基体”命令，方向选择“两侧对称”，深度设置为“350 mm”，单击确定，完成拉伸凸台的创建。

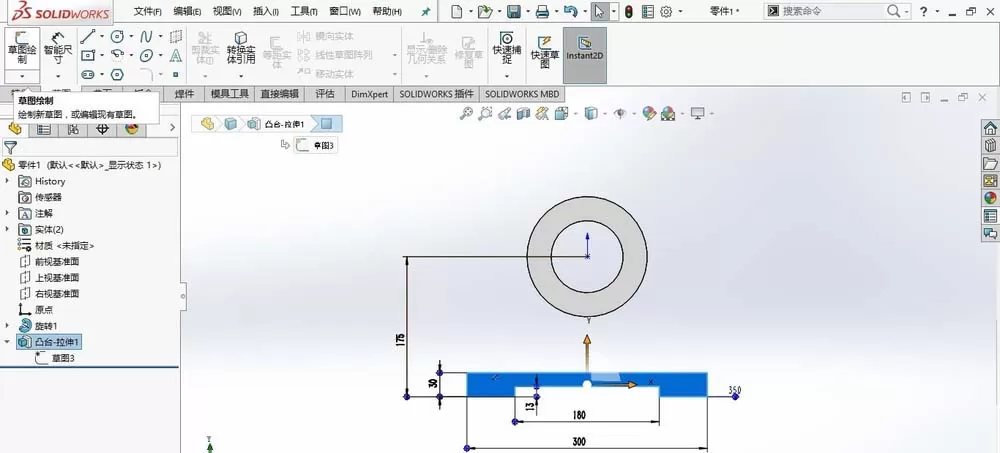

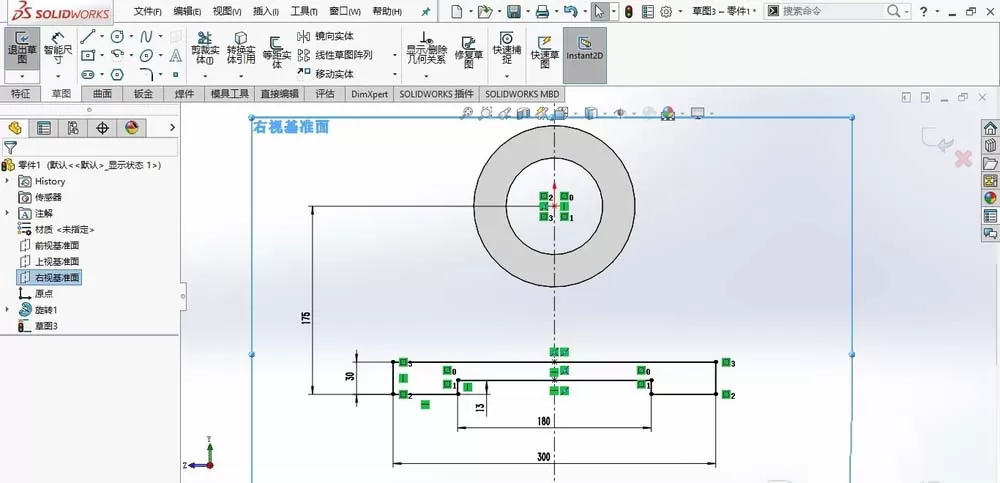

  5、选择如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。

  6、单击特征，“拉伸凸台/基体”命令，点击“反向”，深度设置为“30 mm”，单击确定，完成拉伸特征的创建。

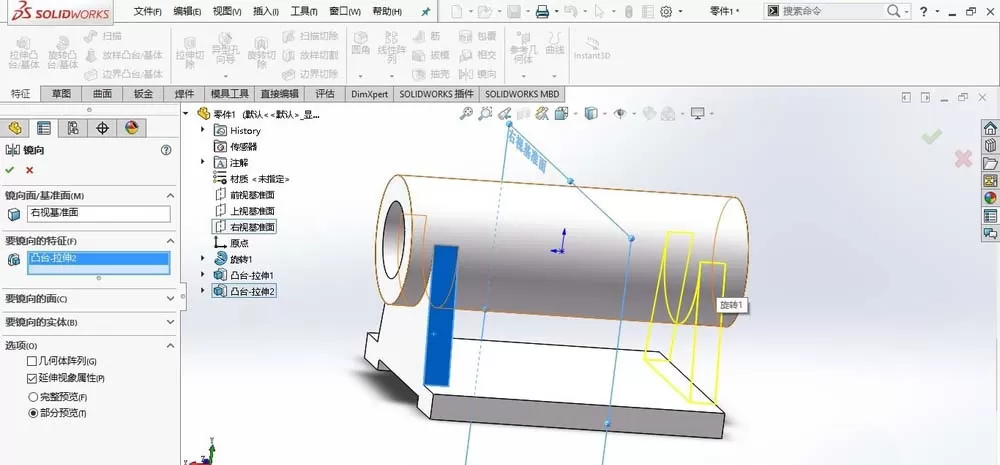

  7、单击特征，“镜像”命令，镜像面选择右视基准面，镜像特征选择“凸台-拉伸2”，单击确定，完成镜像。

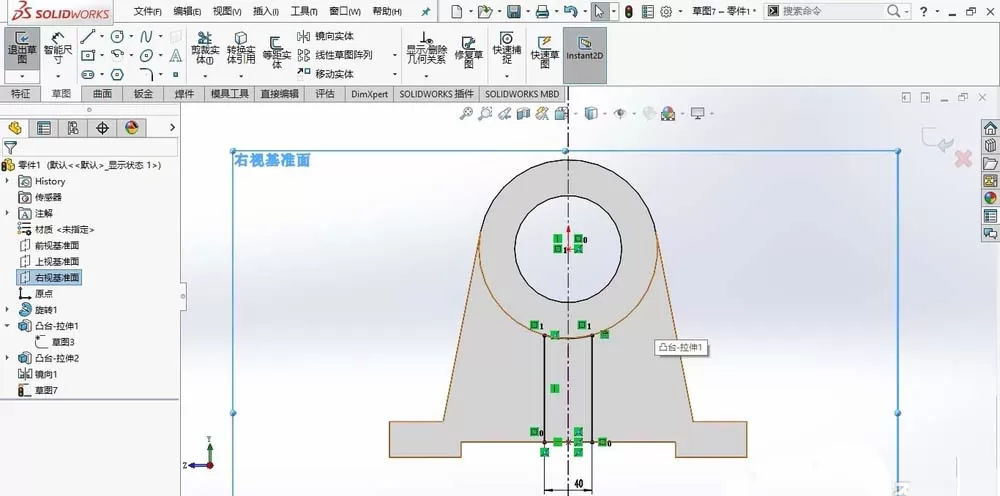

  8、正视于右视基准面，在右视基准面上绘制草图。绘制具有如图所示几何关系的草图。

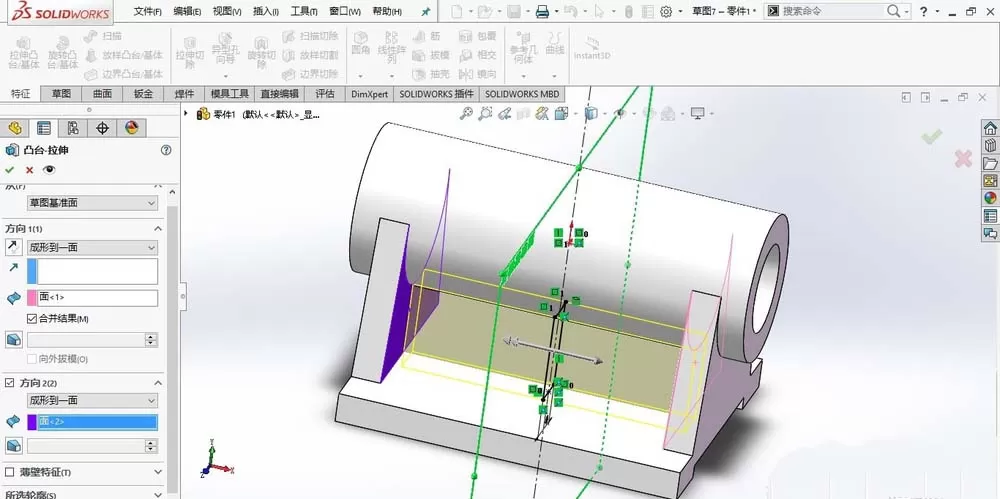

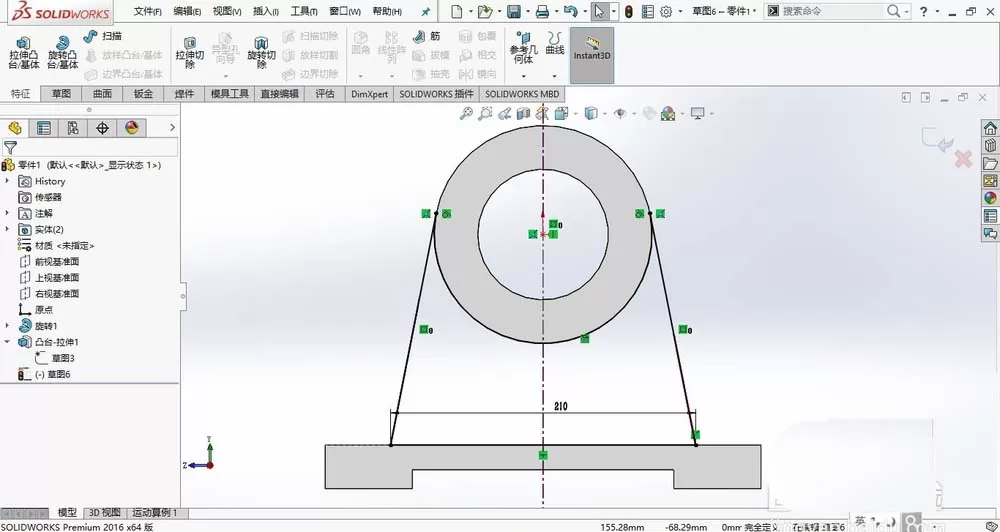

  9、单击特征，“拉伸凸台/基体”命令，方向1和方向2都选择“成形到一面”，分别选中如图所示的端面，单击确定，完成拉伸特征创建。

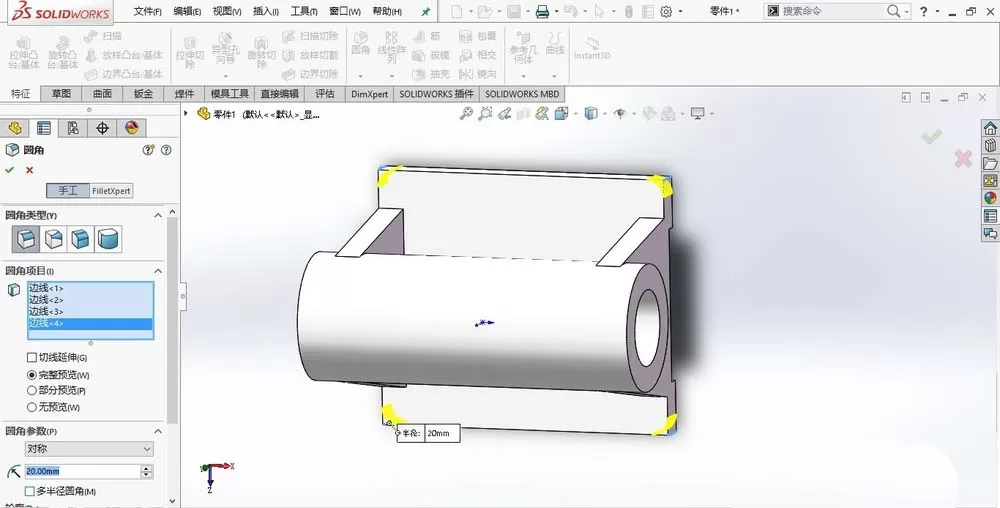

  10、创建“圆角1”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“20 mm”，单击确定。

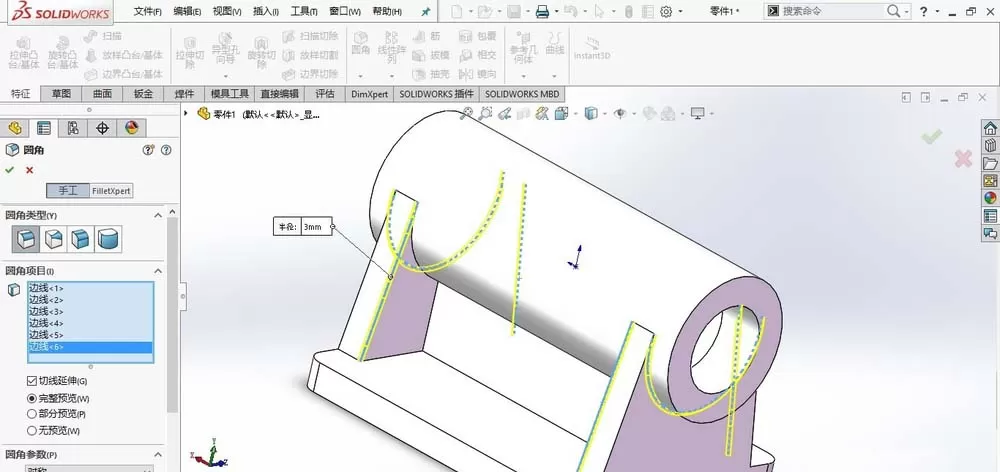

  11、创建“圆角2”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“3 mm”，单击确定。

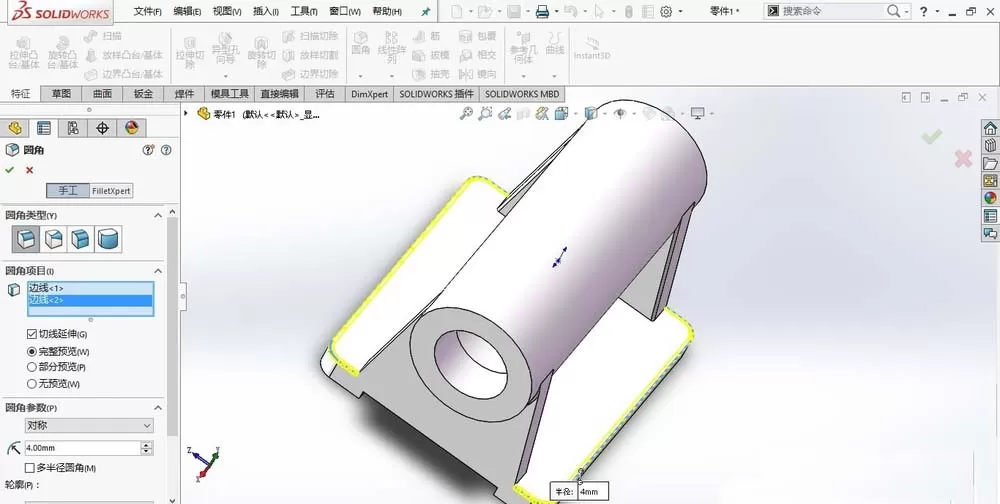

  12、创建“圆角3”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“4 mm”，单击确定。

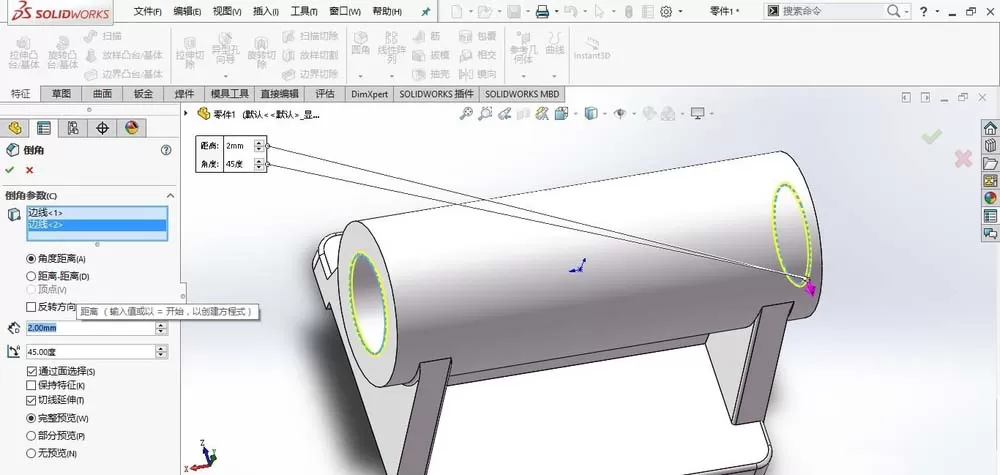

  13、创建“倒角1”。单击特征，“倒角”命令，选择如图所示边线，倒角距离设置为“2 mm”，单击确定。

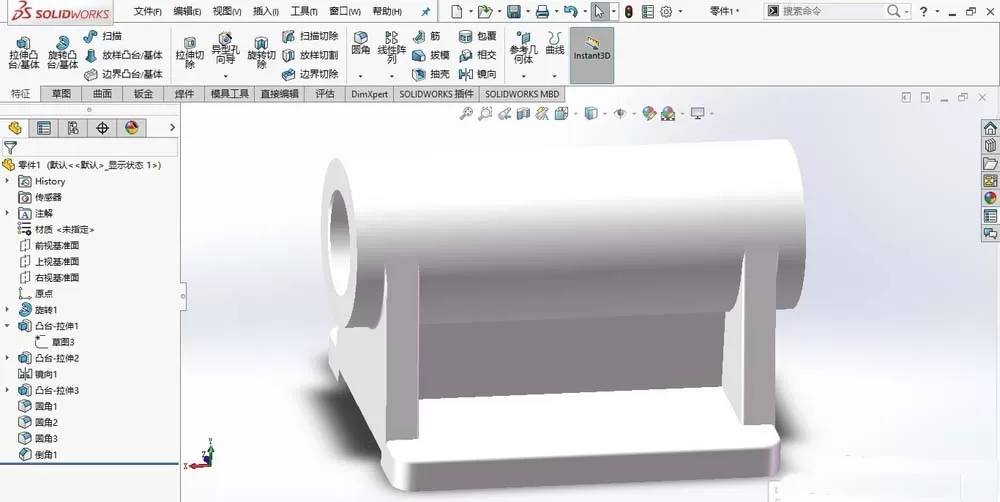

  14、隐藏原点。至此，轴承座创建完成。单击保存，保存零件模型。

  上面就是小编带来的操作教程 ，希望可以帮助到大家。
