许多小伙伴还不清楚solidworks绘制锥管螺纹的详细操作，所以下面小编就分享solidworks绘制锥管螺纹的教程，希望感兴趣的朋友都来共同学习哦。

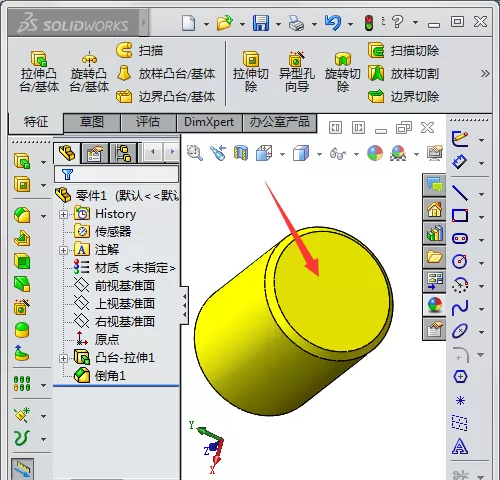

  1、为了演示，我先建立了一个插入螺纹的基体模型，我要在这个面上插入3/8NPT螺纹，如图所示

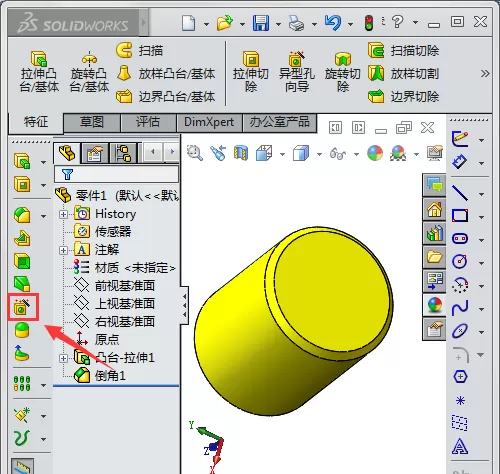

  2、在特征工具条中，选择异型孔命令，如图所示

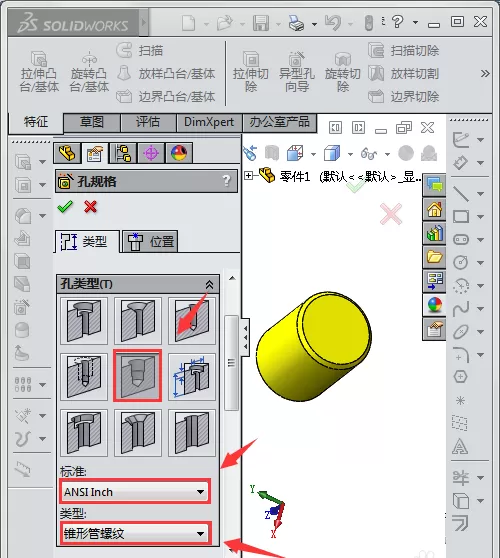

  3、选择锥形孔命令，选择ANSI Inch标准，类型为锥形管螺纹，如图所示

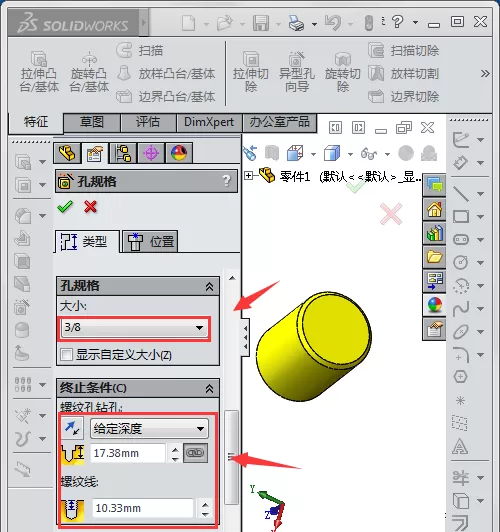

  4、设置孔规格，和螺纹钻孔深度和攻丝深度，如图所示

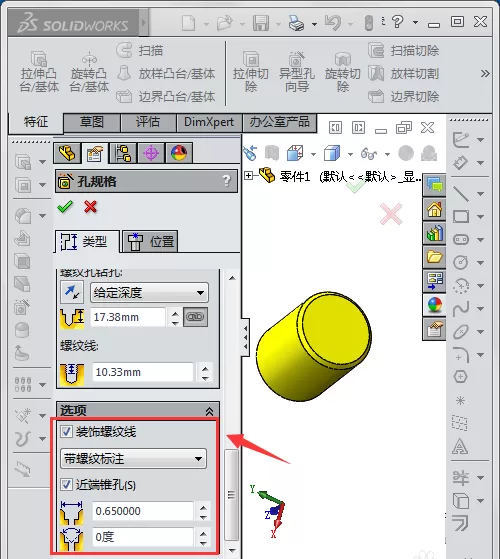

  5、设置装饰螺纹先和近段倒角，如图所示

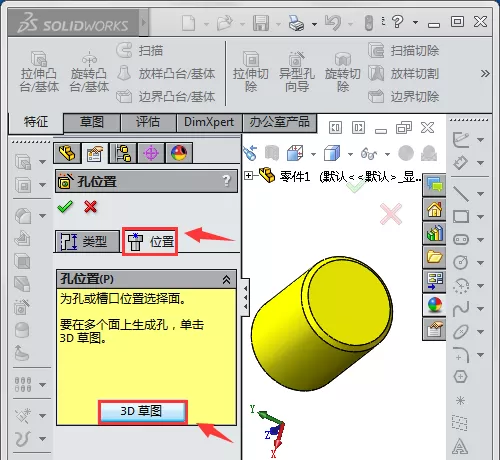

  6、选择打孔位置，在面上打孔，如图所示

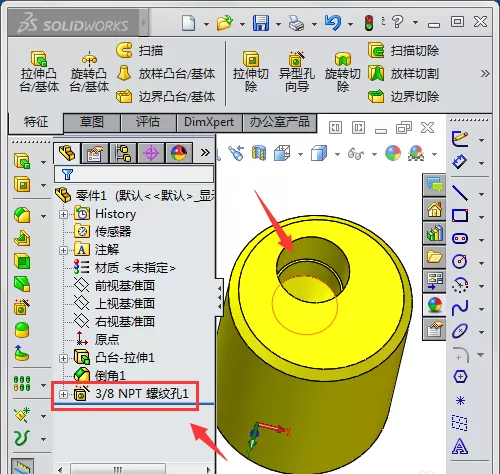

  7、3/8NPT螺纹孔就打好了 ，如图所示

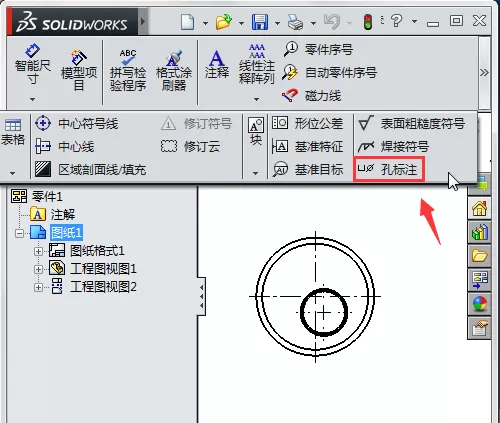

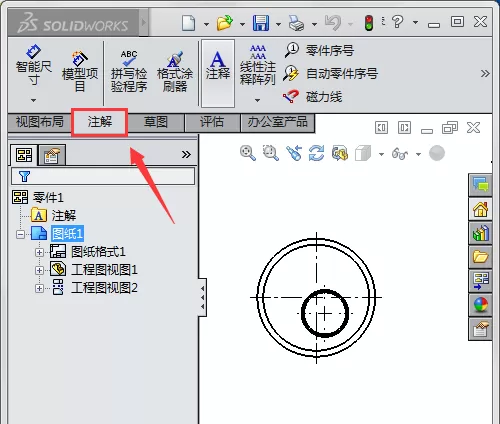

  8、在工程图，注释中，点击孔标注，如图所示

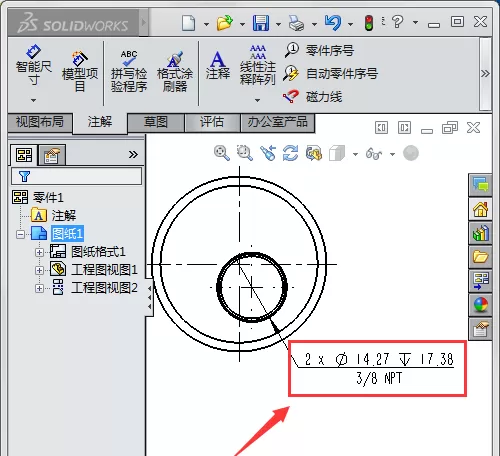

  9、3/8 NPT螺纹孔，在工程图中就标注好了，如图所示

  上面就是小编带来的solidworks绘制锥管螺纹的详细操作教程，希望可以帮助到大家。
