大家或许不知道Solidworks制作出底座磨具的操作过程，那么今天小编就讲解Solidworks制作出底座磨具的方法哦，希望能够帮助到大家呢。

  一、产品到模具

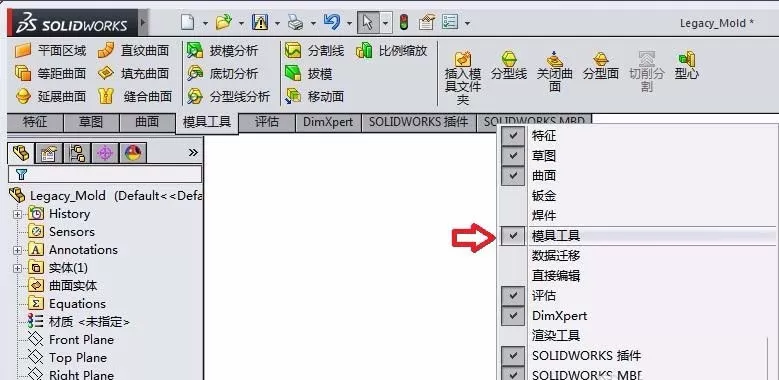

  1、在CommandManager上面点击右键，激活“模具工具”命令工具栏

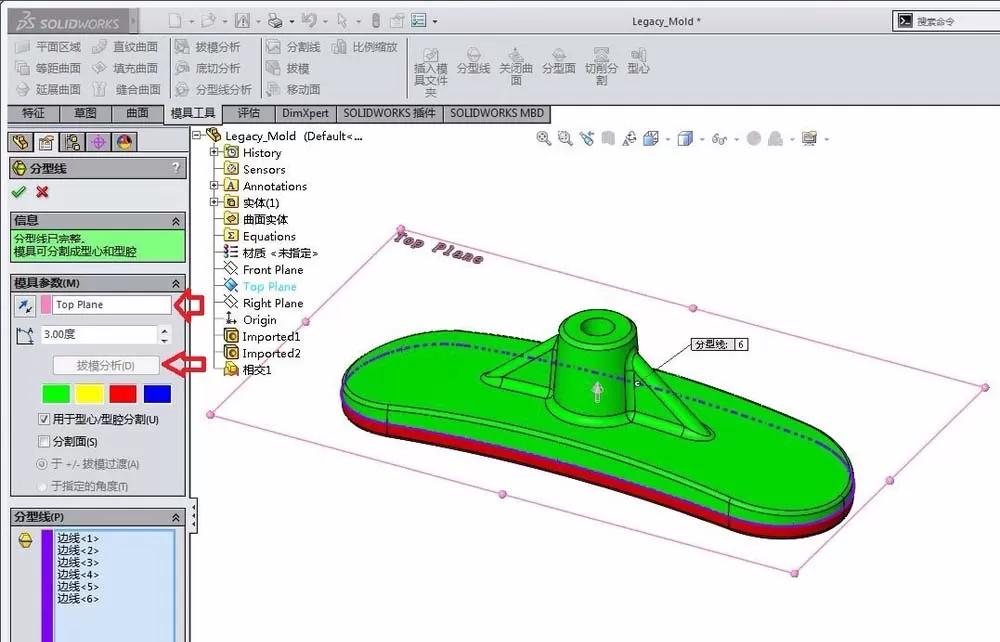

  2、点击“分型线”，选择Top Plane,设定拔模角度，然后选择“拔模分析”，系统将自动分析分型线。

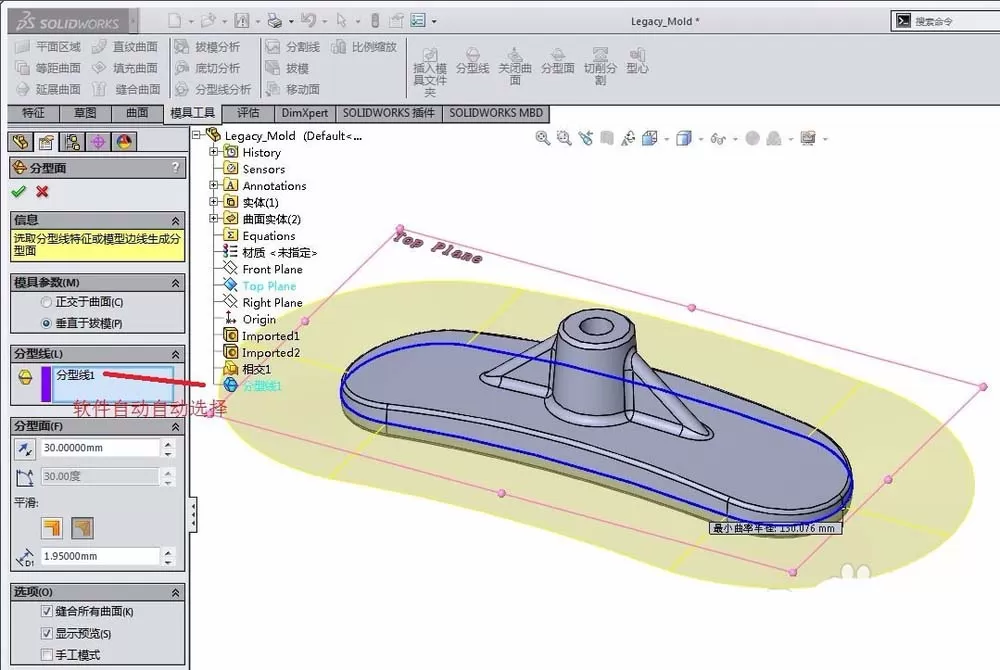

  3、选择“分型面”，软件会自动选择分型线，您设定好分型面延长的长度即可。

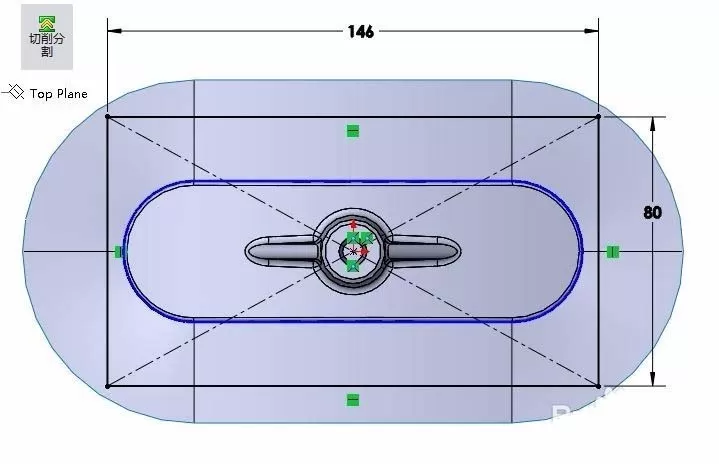

  4、选择“切削分割”，然后选择Top Plane,绘制草图(草图大小即是模具大小)

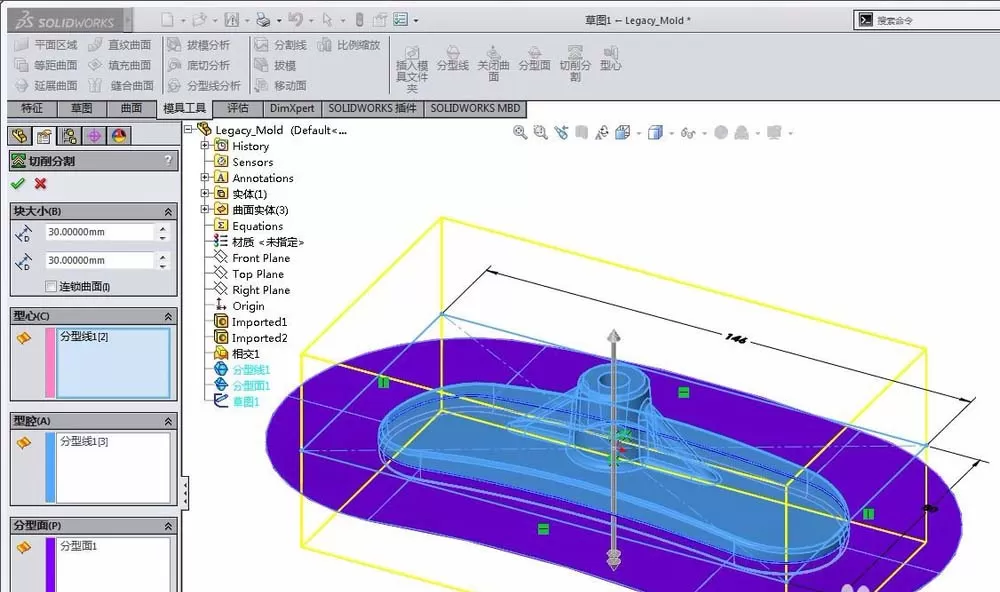

  5、退出草图。软件自动跳转，此时在“块大小”中输入模具的高度即可，其他选项软件会自动选择。

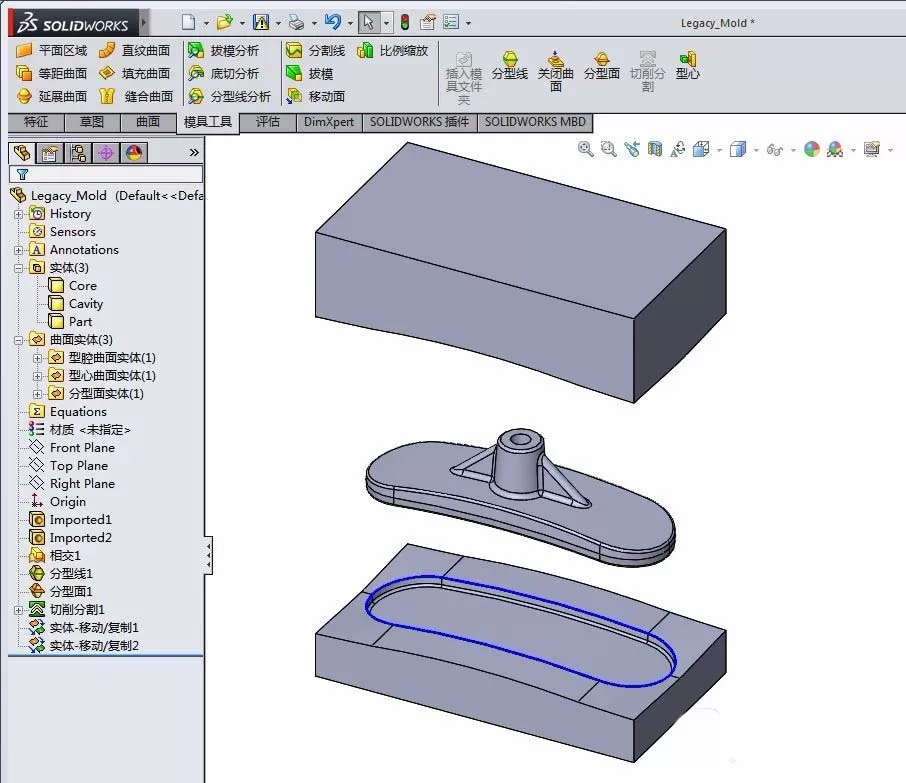

  6、点击确认，产品分模就完成了。

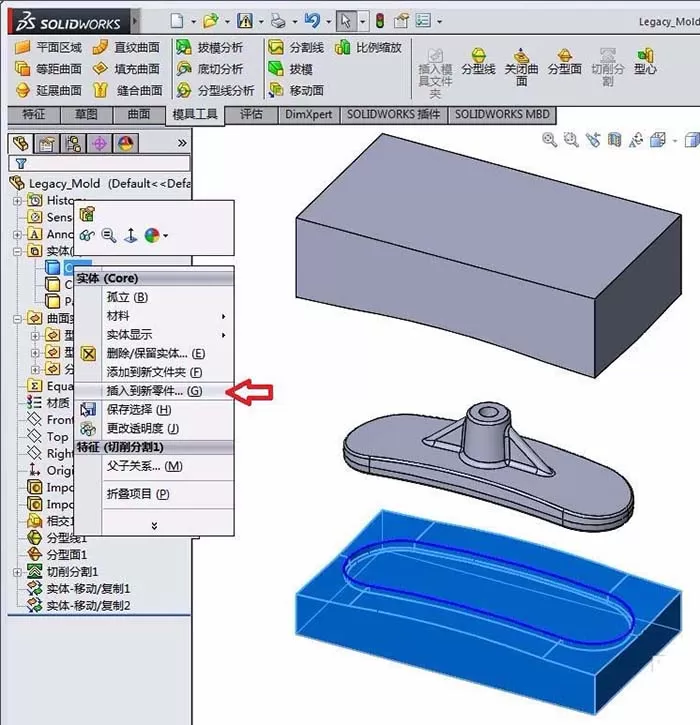

  7、隐藏曲面实体，对模具(公模、母模)进行重命名。在模具上面点击右键，选择“插入到新零件”，将模具保存好。

  9、导柱、顶盖、冷却管路再另行设计。

  二、模具到产品

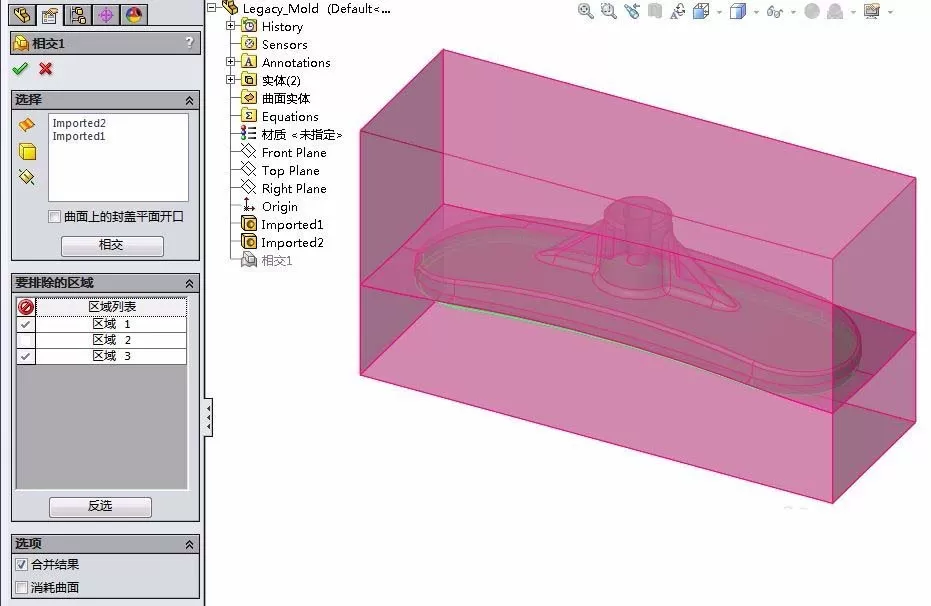

  点击“相交”， 选择公母模具，点击“相交”，在要排除的区域选择公母模具。剩下的就是模具中间的产品。

  上面就是小编带来了的Solidworks制作出底座磨具的操作过程，亲们都学会了吗?
