最近不少同学们询问小编proe中如如何使用混合命令建模圆台?不多没关系，下面内容就为你们带来了proe中使用混合命令建模圆台的具体操作流程。 

  

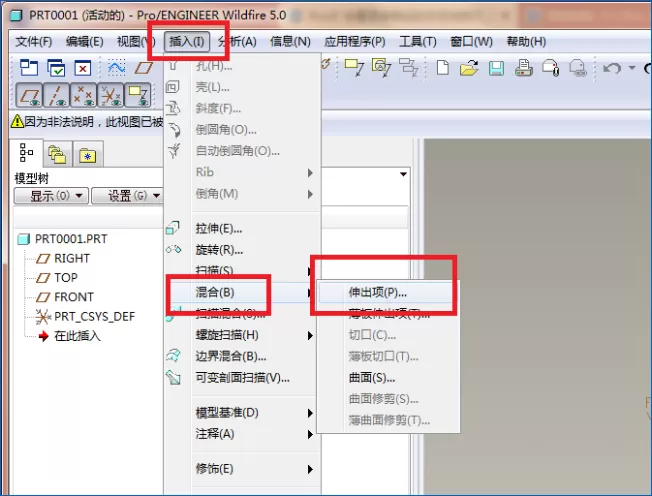

 1、如下图所示，打开Pro/e5.0软件，新建一个实体零件，使软件进入到三维建模状态，然后执行下图中的操作：【插入——混合——伸出项】。 

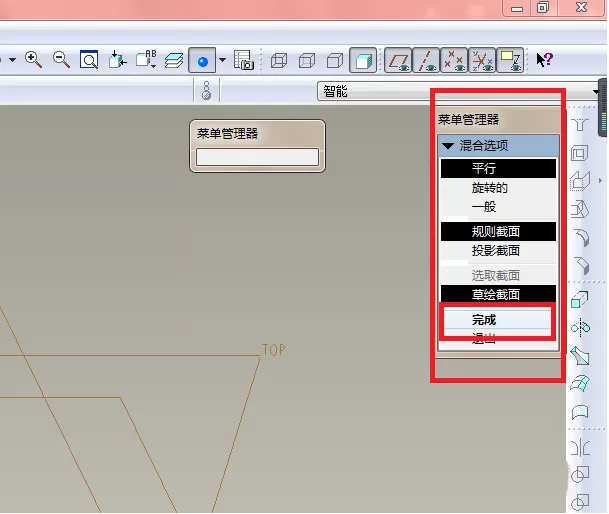

 2、如下图所示，软件弹出一个“菜单管理器”，看了混合选项，没什么问题，就直接点击“完成”。 

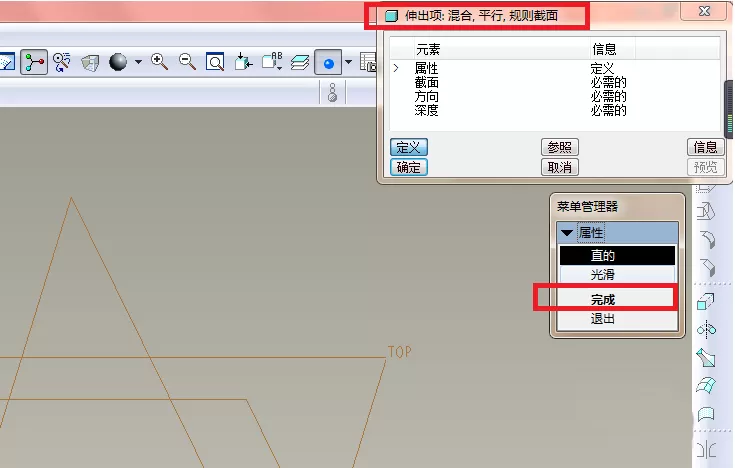

 3、如下图所示，一个“伸出项”的对话框出现了，菜单管理器中的属性默认是“直的”，所以点击“完成”。 

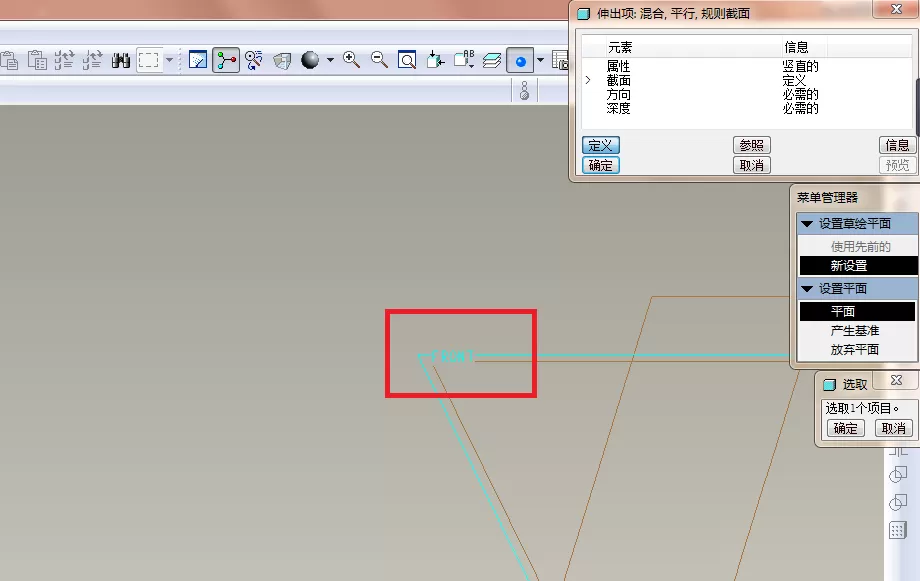

 4、如下图所示，根据菜单管理器中的要求，选择“FRONT”基准面。 

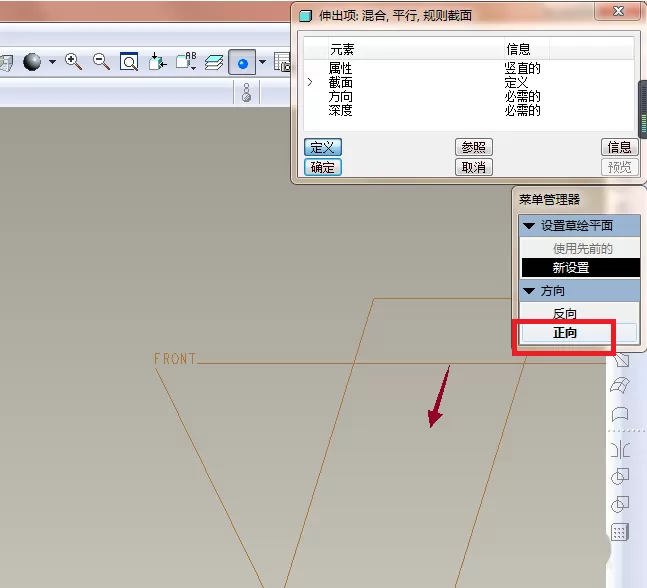

 5、如下图所示，见菜单管理器，方向选择默认的“正向”。 

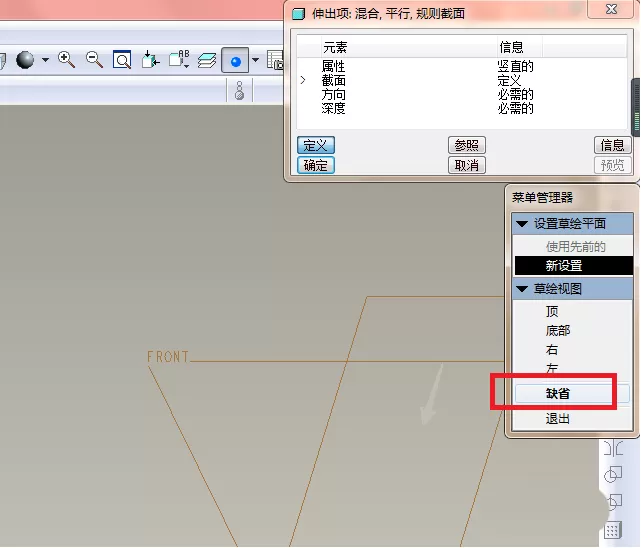

 6、如下图所示，见菜单管理器，直接点击“缺省”。 

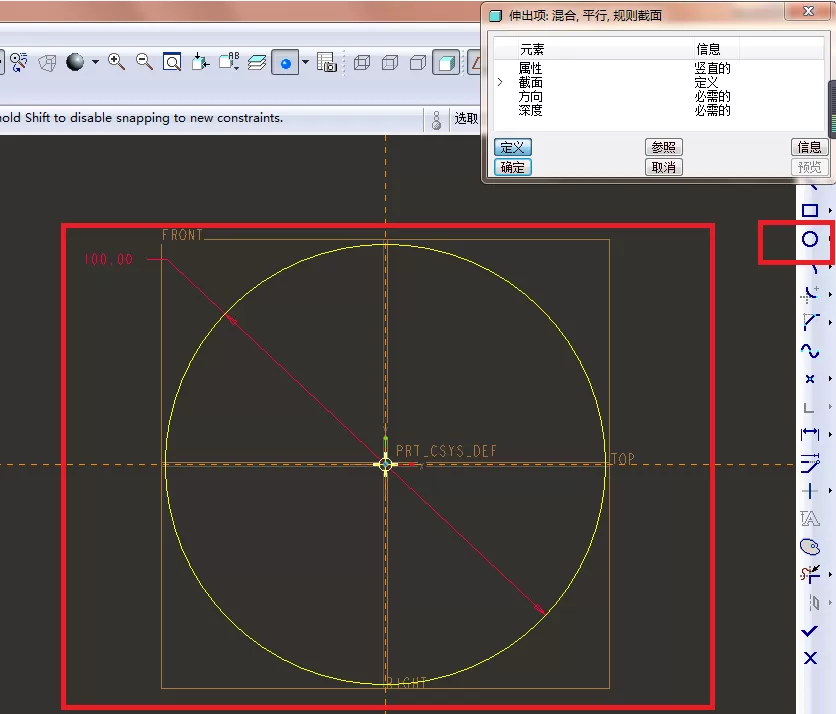

 7、如下图所示，进入到草绘界面，点击右边工具栏中的“圆”，以坐标原点为圆心画一个直径100的圆。 

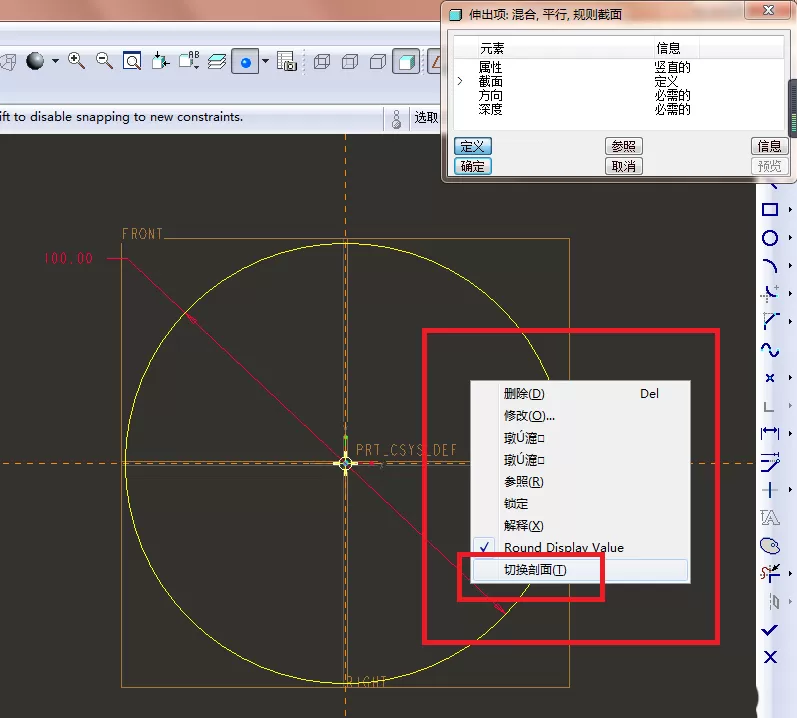

 8、如下图所示，这里是关键，要仔细看，长按鼠标右键至弹出下拉菜单为止，然后在下拉菜单中点击“切换剖面”。很重要、很重要、很重要，重要的事情说三遍，这里很重要。 

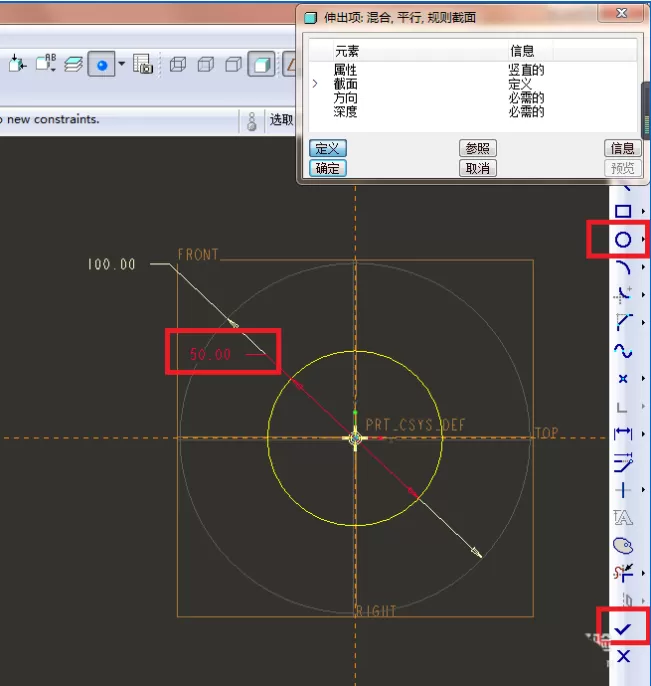

 9、如下图所示，重复第7步，以坐标原点为圆心画一个直径50的圆，然后点击右边工具栏中的√，完成并退出草绘。 

 10、如下图所示，截面2的深度设置为50，然后点√。 

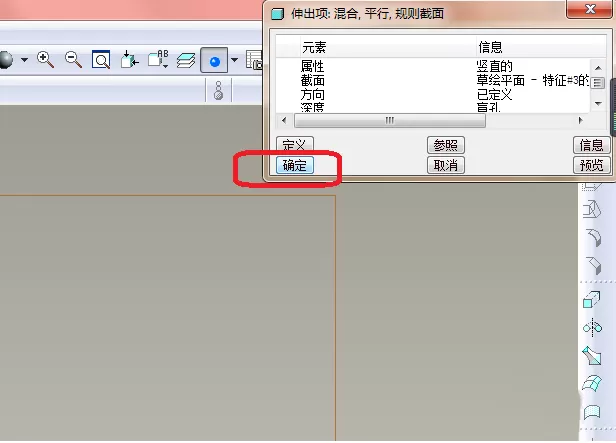

 11、如下图所示，见“伸出项”对话框，需要的元素都已经设置完毕，可以点击“确定”。 

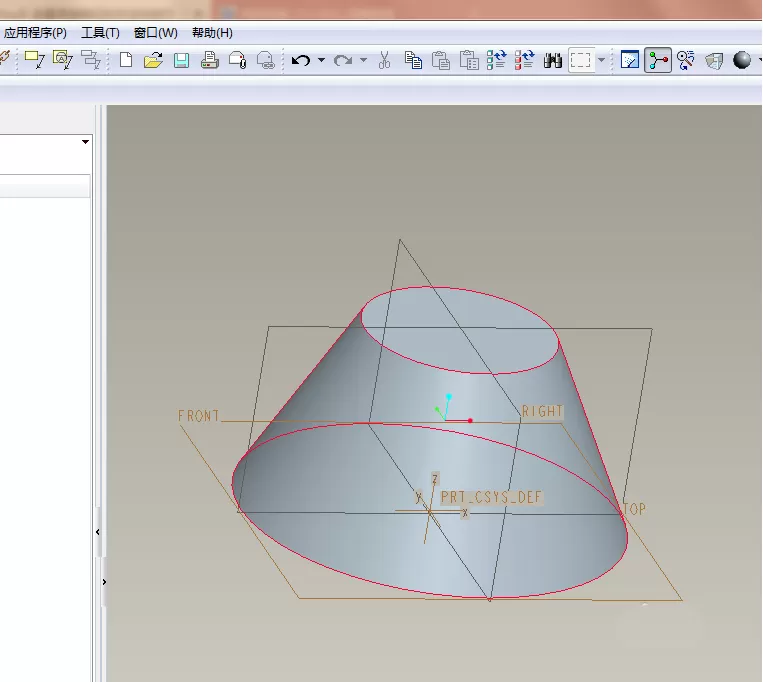

 12、如下图所示，很突兀的就出现了一个底面直径100，顶面直径50，高度50的圆台，就这么造好了。 

 根据上文讲解的proe中使用混合命令建模圆台的具体操作流程，你们自己也赶紧去试试吧!
