今日为大伙呈现的文章是关于迅捷CAD编辑器的，你们晓得使用迅捷CAD编辑器是怎么设置图纸显示模式的呢?本期带来的文章就是迅捷CAD编辑器设置图纸显示模式的具体操作流程。 

  

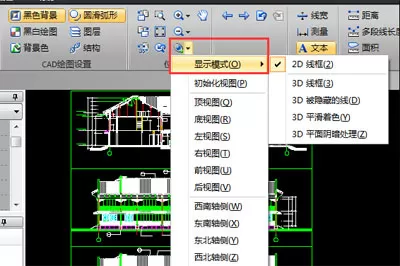

 首先打开好图纸后，根据图纸编辑需求，单击软件上方属性窗口，进行图纸内容修改或编辑。当窗口切换至“查看器”面板时，点击“位置”设置区“三维导航”倒三角按钮。选择“显示模式”。 

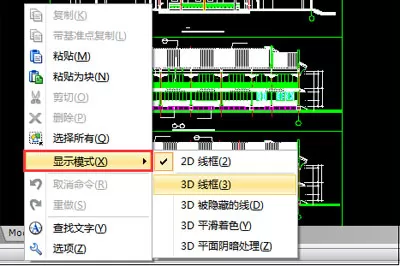

 当然了你也可以直接在图纸空白处，鼠标右击也可以调换选择“显示模式”。下面是一些显示模式的说明。 

 1、2D线框显示 

 在2D线框里，线型、线宽、光栅和OLE对象都是可见的;而在3D线框则是不可见的。此外，2D线框视图不显示指南针;但3D线框可以借助系统变量查看指南针。 

 2、3D线框显示 

 显示用直线和曲线表示边界的对象。显示一个着色的3D用户坐标系 (UCS) 图标。光栅和 OLE 对象、线型和线宽都不可见。可以将 COMPASS 系统变量设置为开以查看指南针。将显示应用到对象上的材质颜色。 

 3、被隐藏的线 

 这个应该大家常遇到，其实原因无法就是图层被关闭或线条颜色显示的问题。 

 4、平滑着色 

 3D模型通常是借助CAD、3DMax等工具制作的模型，如果想在电脑上查看此类3D模式，或者对其进行着色处理。可根据以下操作实现。 

 5：平面明暗处理 

 一般情况下用加深或减淡工具;(黑色阴影可调低透明度使用)。 

 根据上文呈现的迅捷CAD编辑器设置图纸显示模式的具体操作流程，你们是不是都学会啦!
